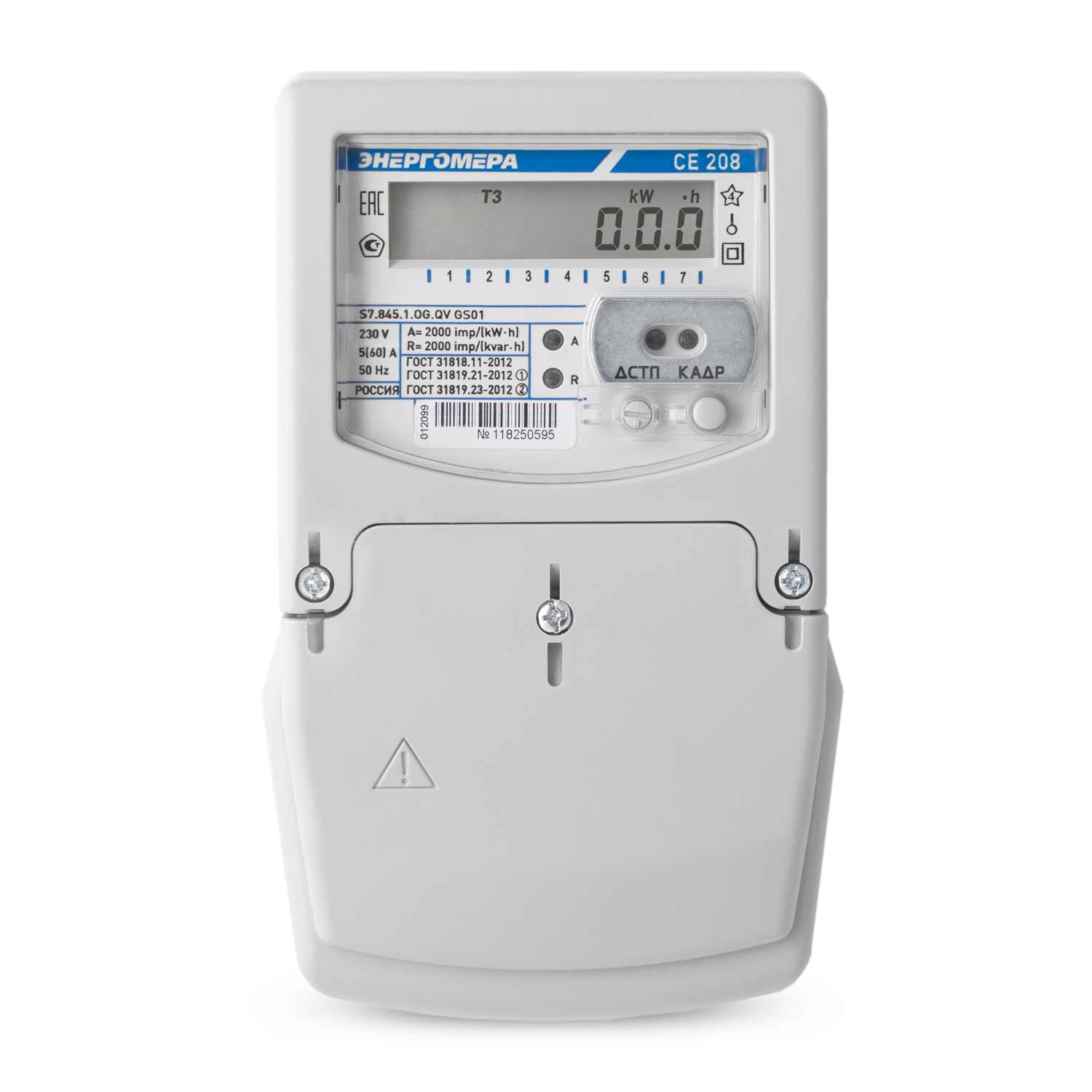

Счетчик электроэнергии CE208-S7 IEC

Счетчик предназначен для измерения активной энергии в прямом и реактивной энергии в прямом (потребляемом) и обратном (генерируемом) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе АИИС КУЭ для передачи измеренных и вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	1, 3, 5, 10, 15, 30, 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	256
Датчик тока	Шунт
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур, °С	от минус 45 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм	213,3 х 122 х 73
Степень защиты по ГОСТ 14254-96	IP51;
Масса, не более, кг	1

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности:
- Учет энергии нарастающим итогом суммарно и по тарифам:
  - активная;
  - реактивная прямая;
  - реактивная обратная.
- Измерение параметров сети:
  - ток;
  - напряжение сети;
  - частота сети;
  - коэффициент мощности.
  - полная мощность;
  - активная мощность;
  - реактивная мощность.
- Ведение архивов тарифицированной (до 4 тарифов) и суммарной учтенной активной энергии:
  - за текущий и 35 предыдущих месяцев;
  - на конец месяца за 36 месяцев;
  - за текущие и 127 предыдущих суток;
  - на конец суток за 128 суток.
- Ведение архивов профилей нагрузки активной мощности до 128 суток, при интервале усреднения 30 мин.
- Учёт направления потока мощности и оценка правильности подключения счетчика.
- Контроль вскрытия крышки клеммной колодки.
- Тарификация:
  - по четырем тарифам;
  - до 8 тарифных зон в пределах суток с дискретностью 1 минута;
  - до 36 различных суточных расписаний переключений тарифов и до 12 сезонных программ. (сезонная программа определяет неизменную тарификацию на время от одного дня до календарного года);
  - до 32 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации по дню недели принятой в сезонной программе.
- Доступ к параметрам и данным со стороны интерфейсов связи защищен паролем.
- Обеспечение фиксации:
  - корректировок времени;
  - изменений настроек счетчика;
  - отклонений параметров сети;
- Коррекция хода часов:
  - температурная компенсация хода часов;
  - возможность ручной коррекции и через интерфейс (суммарное время коррекций - не более 29 секунд в календарные сутки);
  - широковещательная синхронизация хода часов через интерфейс.
- Управление отключающим реле (размыкателем нагрузки):
Нормативно-правовое обеспечение:
- Соответствует ГОСТ-31818.11
- Соответствует ГОСТ-31819.21
- Соответствует ГОСТ-31819.23
- Сертифицирован и внесен в Государственный реестр средств измерений РФ
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Счетчик электрической энергии однофазный многофункциональный СЕ208 S7.145.2.OA.QV IEC:

Артикул счетчика: 101002008011481

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	S7
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
A	RS485
Дополнительные функции:
Q	Реле управления нагрузкой
V	Электронная пломба крышки клеммной колодки
IEC	Протокол связи

Счетчик электрической энергии однофазный многофункциональный CE208 S7.145.2.OG.QV GS01 IEC:

Артикул счетчика: 101002008012095

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	S7
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
G	GSM / GPRS
Дополнительные функции:
Q	Реле управления нагрузкой
V	Электронная пломба крышки клеммной колодки
GS01	Модуль связи
IEC	Протокол связи
