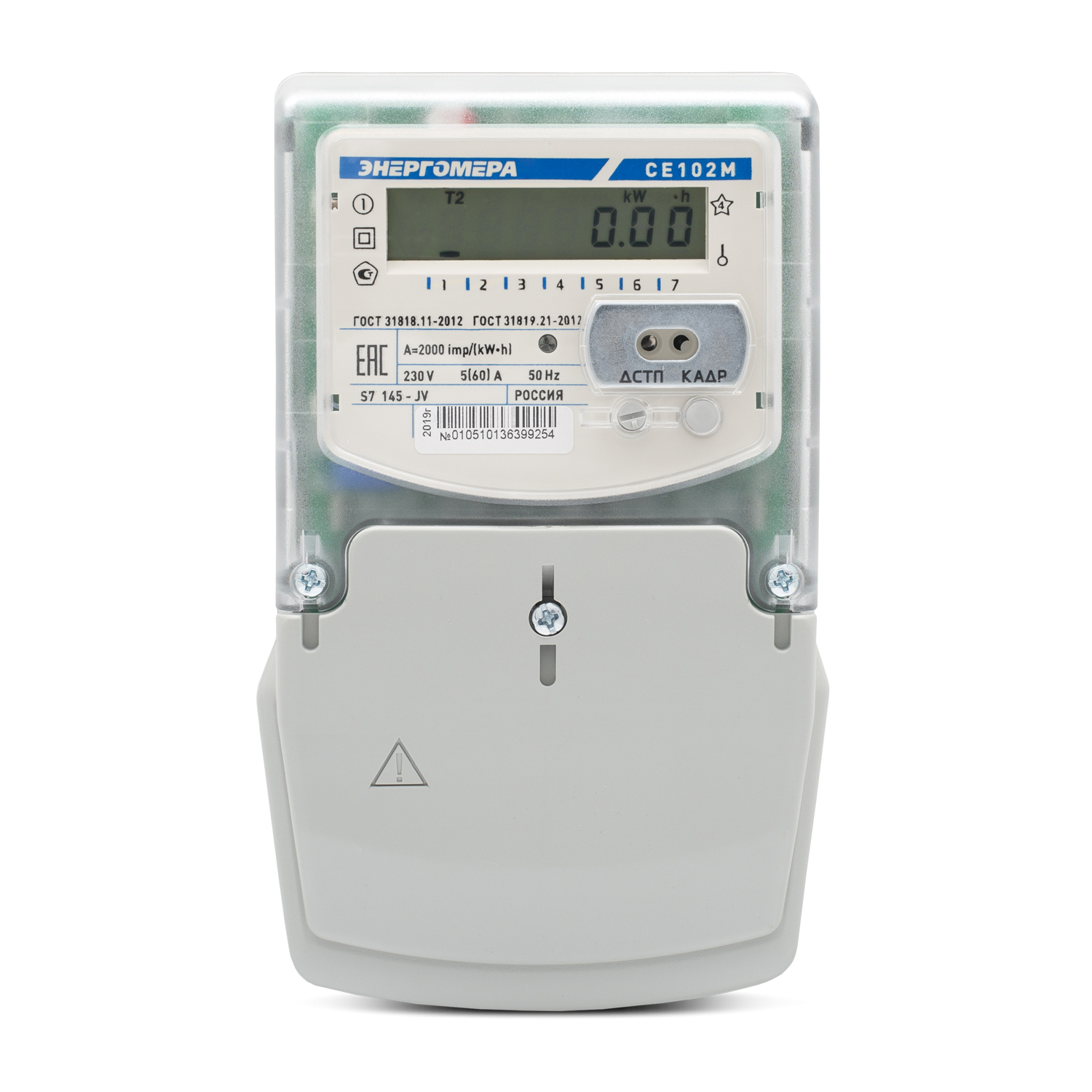

Счетчик электроэнергии CE102M-S7

Однофазный многотарифный электросчетчик серии «СЕ». Измерение активной электроэнергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через оптический интерфейс или RS485 Возможность считывания накопленных показаний при отсутствии напряжения сети, а также измерения и отображения на дисплее параметров сети. Устанавливается на щиток.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Датчик тока	Шунт
Диапазон рабочих температур, °С	от минус 45 до плюс 75
Габаритные размеры (ВхШхГ), не более, мм	170 х 115 х 53
Масса, не более, кг	1
Степень защиты по ГОСТ 14254-96	IP51

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности электросчетчика:
- Наличие интерфейсов связи RS485, оптопорта (в зависимости от модификации).
- Электронная пломба крышки клеммной колодки.
- В качестве датчика тока используется шунт, что снижает возможность хищения с помощью постоянного магнита.
- Счетчик позволяет производить мониторинг параметров сети в режиме реального времени (ток, напряжение, частота).
- ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур.
- Возможность снятия показаний при отсутствии напряжения питания.
- Подсветка индикатора (в зависимости от модификации).
- Повышенная устойчивость к климатическим, механическим, и электромагнитным воздействиям.
Нормативно-правовое обеспечение:
- Соответствует ГОСТ 31818.11-2012 (IEC 62058-11-2012);
- Соответствует ГОСТ 31819.21-2012 (IEC 62058-21-2012).

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 145-AV

Артикул счетчика: 101002003010515

Технические характеристики модификации:
Модель	CE102M
Тип корпуса	S7
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
A	RS485
Дополнительные функции:
V	Электронная пломба крышки клеммной колодки

Счетчик активной электрической энергии однофазный многотарифный СЕ 102M S7 145-JV

Технические характеристики модификации:
Модель	CE102M
Тип корпуса	S7
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
J	Оптопорт
Дополнительные функции:
V	Электронная пломба крышки клеммной колодки
