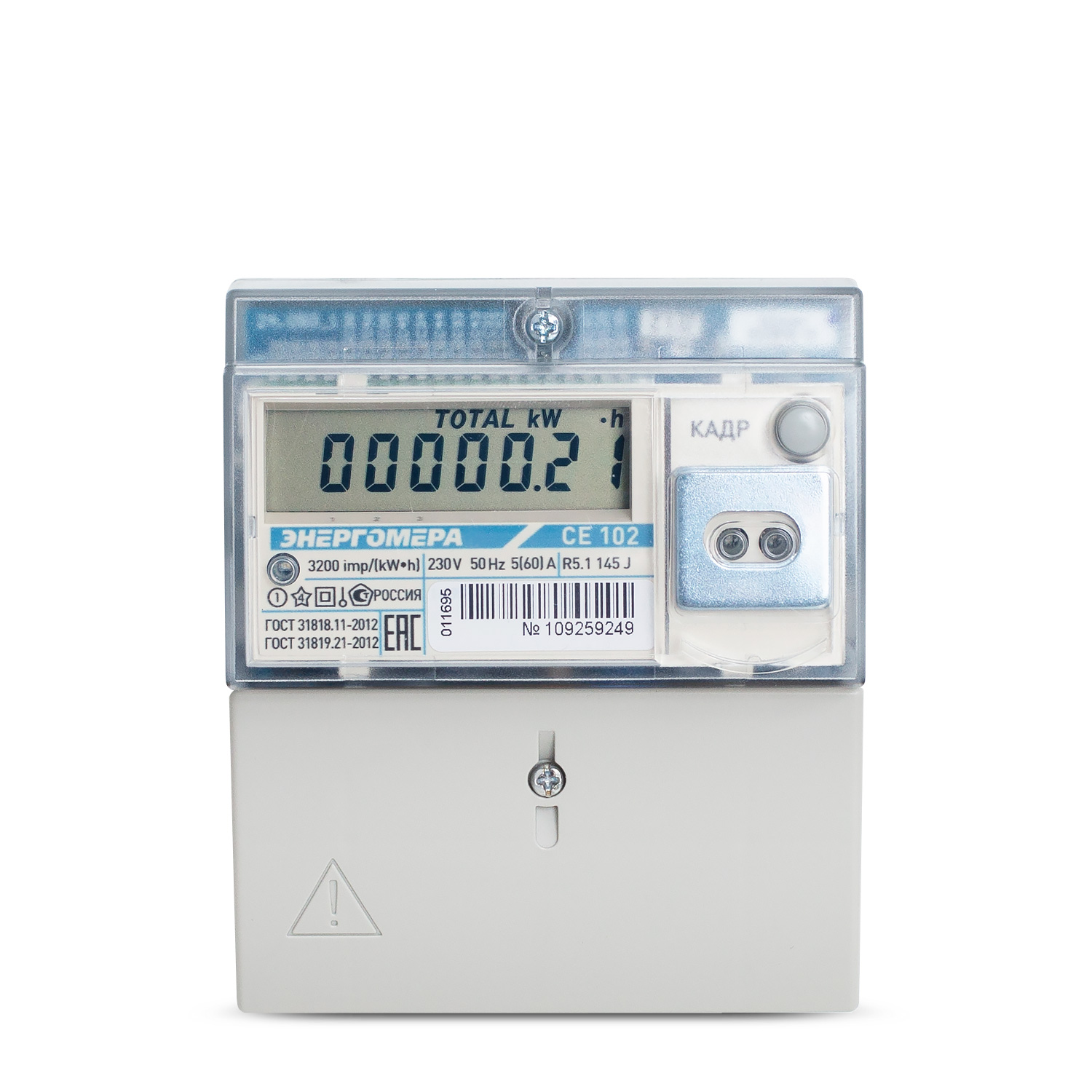

Счетчик электроэнергии CE102-R5.1

Однофазный многотарифный электросчетчик серии «СЕ». Устанавливается на DIN-рейку. Имеет возможность монтажа в щиток. Выполняет измерение активной электроэнергии в однофазных цепях переменного тока. Обеспечивает организацию учета по четырем тарифам плюс один (аварийный) тариф с передачей накопленной информации через интерфейсы: оптический, RS-485. Счетчик измеряет и отображает на дисплее параметры сети.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Датчик тока	Шунт
Количество датчиков тока, шт	1
Диапазон рабочих температур, °С	от минус 45 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм	104 ± 2 х 89,5 х 60,5
Степень защиты по ГОСТ 14254-96	IP51;
Масса, не более, кг	0,5

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ – 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности:
- Ведение архивов потребленной активной энергии по 4+1 тарифам и суммарно:
  - нарастающим итогом (всего от обнуления);
  - за текущий и 12 предыдущих месяцев;
  - за текущие и 36 предыдущих суток;
  - на конец суток за 36 суток.
- Счетчик ведет журналы состояния/событий, журналы программирования параметров. В журналах фиксируются события и время/дата их наступления.
- Отображение показаний при отсутствии напряжения питания.
- ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур.
- Измерение и отображение параметров сети (ток, напряжение, частота).
- Энергонезависимая память.
- Повышенная устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
- Наличие интерфейсов связи: оптопорт, RS-485 - в зависимости от модификации.
- Защита от несанкционированного доступа паролем.
Нормативно-правовое обеспечение:
- Соответствует ГОСТ 31819.21-2012.
- Соответствует ГОСТ 31818.11-2012.

Счетчик электрической энергии однофазный многофункциональный CE102 R5.1 145 J:

Артикул счетчика: 101002003011695

Техническиехарактеристики модификации:
Модель	CE102
Тип корпуса	R5.1
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
J	Оптопорт

Счетчик электрической энергии однофазный многофункциональный CE102 R5.1 145 JAN:

Артикул счетчика: 101002003011696

Техническиехарактеристики модификации:
Модель	CE102
Тип корпуса	R5.1
Класс точности по активной/реактивной энергии	1
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (60)
Интерфейсы:
J	Оптопорт
A	RS485
Дополнительные функции:
N	Внешнее питание интерфейса

Руководство по эксплуатации

Руководство по эксплуатации (порядок снятия показаний)

Формуляр
