Параметры NB-IoT модуля |
|
|
Диапазоны частот |
LTE NB-IoT B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B26/B28/B66/B70/B71 |
|
Скорость передачи данных по NB-IoT |
150 Кбит/сек (DL), 100 Кбит/сек (UL) |
|
Параметры входов |
|
|
Универсальные каналы GPIO |
x4 (P1–P4). Типы поддерживаемых устройств: счётчик импульсов (СИ), высокочастотный СИ (до 5кГц), NAMUR; сигнальный, датчик температуры, датчик протечки, датчик вскрытия, счетчик моточасов, токовый 4-20мА, датчик 1-Wire TELEOFIS DT-14 |
|
Счетные каналы |
x7 (P5–P11). Типы поддерживаемых устройств: счётчик импульсов (СИ), высокочастотный СИ (до 5кГц), NAMUR |
|
Частота опроса входа |
2Гц (по умолчанию) / 20Гц / 100Гц |
|
Минимальная длительность импульсов |
500 мс (по умолчанию) / 50 мс / 10 мс / 200 мкс – в зависимости от частоты опроса шлейфа |
|
Диапазон измерения сопротивления на входе |
0 – 100 кОм |
|
Ед. измеряемой величины |
импульс, Ом, ºC, мА, ppm |
|
Пределы относительной допускаемой погрешности счета импульсов |
±0,01% |
|
Состояние входов |
замкнутое/разомкнутое/КЗ/обрыв |
|
Функциональные характеристики |
|
|
Количество SIM-карт |
х2 |
|
Синхронизация времени |
каждый раз при подключении к серверу |
|
Протокол передачи данных (NB-IoT) |
TCP |
|
Предустановленные настройки для работы с Телеметрия.рф |
|
|
Срез данных |
1 раз/час |
|
Передача показаний на сервер |
1 раз/сутки, с 08.00 до 09.00 |
|
IP-адрес/порт сервера NB-IoT |
37.228.115.98:10003 |
|
Проводные интерфейсы |
|
|
RS-232 |
x1, (неизол.), сигналы G, TX, RX, CTS, RTS |
|
RS-485 |
x1 неизол. (изол. — опция), разъём — разрывной клеммник |
|
Скорость передачи данных по RS-232/RS-485 |
19200 бит/сек |
|
Тип интерфейса для настройки |
USB 2.0, разъём mini-USB тип B |
|
Параметры выходов |
|
|
Выход питания 3.6В |
х2 |
|
Выход питания 5В |
х1 |
|
Выход питания 7.5В |
х1 |
|
Выход питания 12В |
х1 |
|
Электрические параметры |
|
|
Основной источник питания |
7-30В DC (опционально – 100-240В AC) |
|
Резервный источник питания |
батарея 13000 мАч (опционально – 19000 мАч) |
|
Параметры надёжности |
|
|
Точность хода часов |
±5 сек/сут |
|
Глубина архива |
10 лет (при часовых срезах) |
|
Наработка на отказ |
100 000 часов |
|
Средний срок службы |
10 лет |
|
Конструктивные особенности |
|
|
Корпус |
ABS-пластик, IP65 |
|
Габариты корпуса |
149 x 121 x 87 мм |
|
Вес |
не более 530 гр |
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-20...+50°C (при эксплуатации при t° ниже 0°С срок службы батареи может сократиться) |
|
Гарантия |
4 года |
|
Комплектация |
|
|

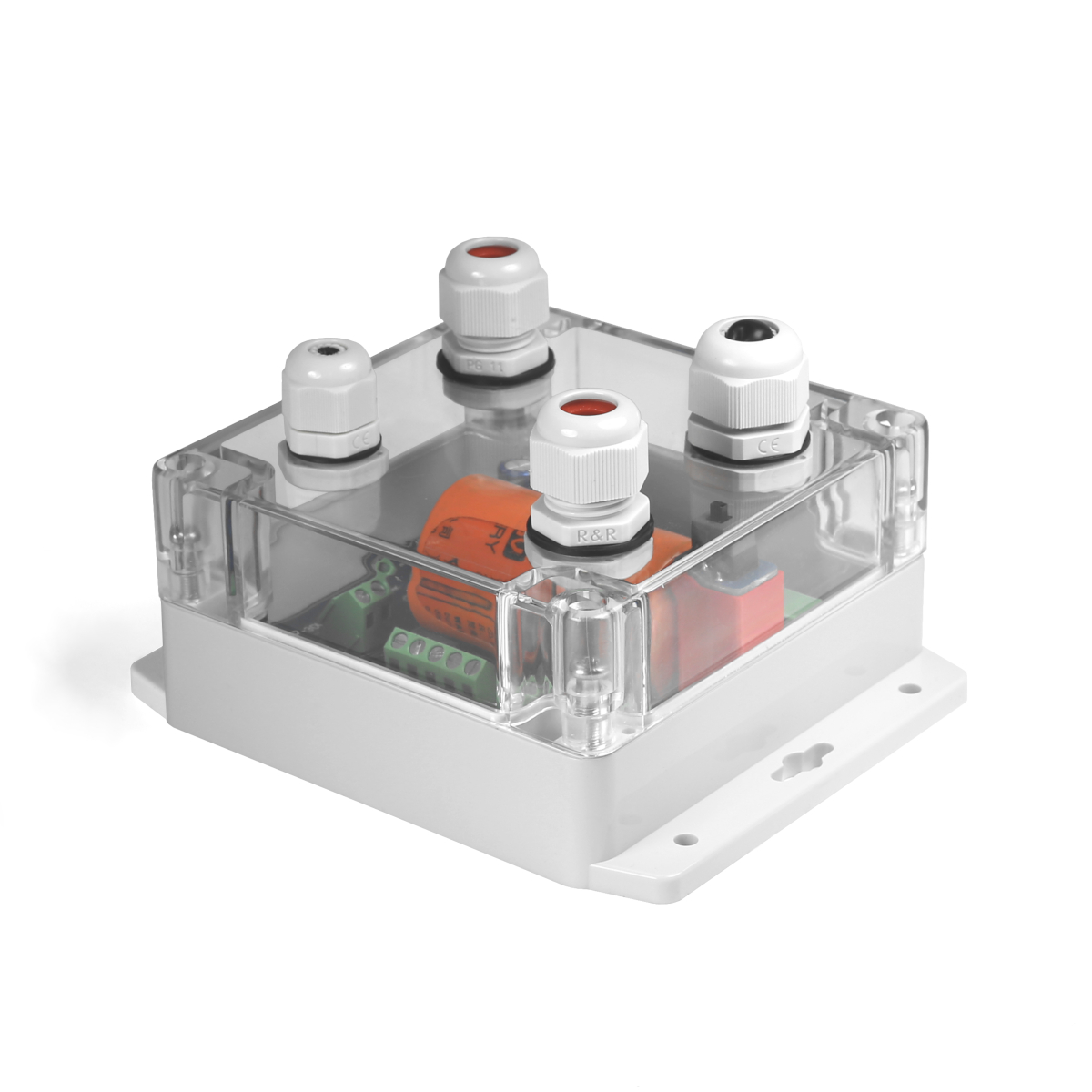

УСПД TELEOFIS RTU820/RTU821 |
1 шт. |
|
Паспорт устройства с гарантийным талоном |
1 шт. |
|
Упаковка |
1 шт. |
|
Перемычка питания (джампер) |
2 шт. |
|
Лента ЛЭТСАР, 10 см |
4 шт. |
|
Батарея (установлена на плате) |
1 шт. |
|
Дюбель пластиковый с шипами 6х30 |
1 шт. |
|
Саморезы 3.9х32 |
4 шт. |
УСПД, в зависимости от конфигурации, работают от сети 7-30В DC или 100-240В АС и имеют встроенную резервную батарею 13Ач/19Ач, которая при отсутствии внешнего питания обеспечит полноценную автономную работу УСПД от 4 лет.
Ключевые возможности
Поддерживаемые типы устройств
|
Модель |
Антенна |
Основное питание |
Батарея |
RS-485 изол. |
|
RTU820 |
внутренняя антенна на разъёме u.Fl + SMA(f) |
7-30В DC |
13000 мАч, тип D |
– |
|
RTU821 |
разъёмы u.Fl + SMA(f) |
7-30В DC |
13000 мАч, тип D |
– |
|
RTU820-С |
внутренняя антенна на разъёме u.Fl + SMA(f) |
100-240В АС |
13000 мАч, тип D |
– |
|
RTU820-S |
внутренняя антенна на разъёме u.Fl + SMA(f) |
7-30В DC |
19000 мАч, тип D |
– |
|
RTU820-G |
внутренняя антенна на разъёме u.Fl + SMA(f) |
7-30В DC |
13000 мАч, тип D |
+ |
|
— RTU8x1 – установлен свободный разъем u.Fl под антенну |
||||
