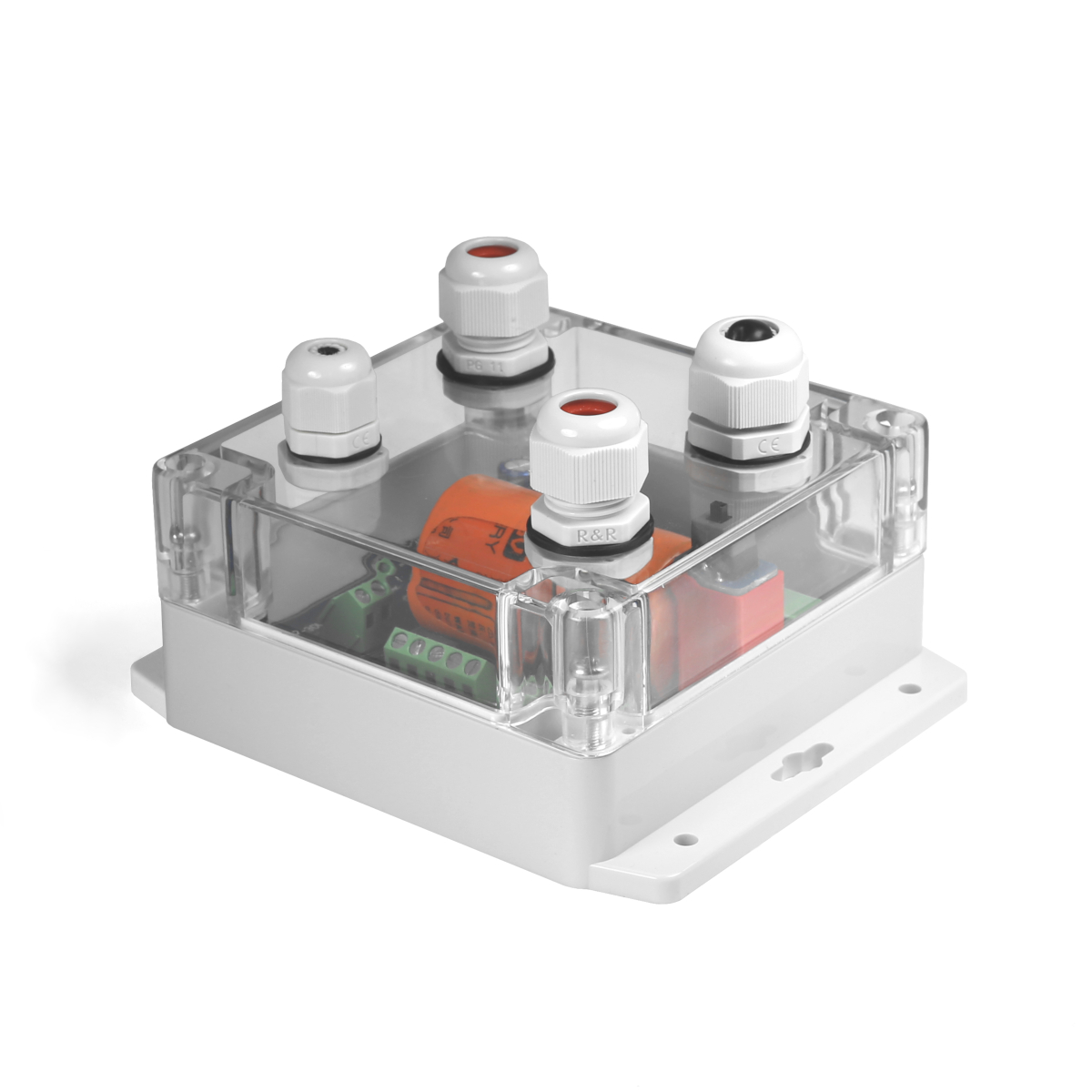

УСПД TELEOFIS RTU810/RTU811 GPRS
Серия 11-канальных УСПД в корпусе IP65 для автоматического учёта воды, тепла, газа, электроэнергии у промышленных и коммерческих потребителей, УК, ТСЖ.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Параметры GSM модуля

    Диапазоны частот GSM

    900/1800МГц

    Технология передачи данных

    GPRS class: 8/10/auto (до 12)

    Скорость передачи данных по GPRS (DL/UL)

    85.6Кбит/с

    Параметры входов

    Универсальные каналы GPIO

    x4 (P1–P4). Типы поддерживаемых устройств: счётчик импульсов (СИ), высокочастотный СИ (до 5кГц), NAMUR; сигнальный, датчик температуры, датчик протечки, датчик вскрытия, счетчик моточасов, токовый 4-20мА, датчик 1-Wire TELEOFIS DT-14

    Счетные каналы

    x7 (P5–P11). Типы поддерживаемых устройств: счётчик импульсов (СИ), высокочастотный СИ (до 5кГц), NAMUR

    Частота опроса входа

    2Гц (по умолчанию) / 20Гц / 100Гц

    Минимальная длительность импульсов

    500 мс (по умолчанию) / 50 мс / 10 мс / 200 мкс – в зависимости от частоты опроса шлейфа

    Диапазон измерения сопротивления на входе

    0 – 100 кОм

    Ед. измеряемой величины

    импульс, Ом, ºC, мА, ppm

    Пределы относительной допускаемой погрешности счета импульсов

    ±0,01%

    Состояние входов

    замкнутое/разомкнутое/КЗ/обрыв

    Функциональные характеристики

    Количество SIM-карт

    х2

    Синхронизация времени

    каждый раз при подключении к серверу

    Протокол передачи данных (GPRS)

    TCP

    Предустановленные настройки для работы с Телеметрия.рф

    Срез данных

    1 раз/час

    Передача показаний на сервер

    1 раз/сутки, с 08.00 до 09.00

    IP-адрес/порт сервера GPRS

    amr.teleofis.ru:10002

    Проводные интерфейсы

    RS-232

    x1, (неизол.), сигналы G, TX, RX, CTS, RTS

    RS-485

    x1 неизол. (изол. — опция), разъём — разрывной клеммник

    Скорость передачи данных по RS-232/RS-485

    19200 бит/сек

    Тип интерфейса для настройки

    USB 2.0, разъём mini-USB тип B

    Параметры выходов

    Выход питания 5В

    Х2

    Выход питания 7.5В

    х1

    Выход питания 12В

    х1

    Выход питания 2-3.6В

    х1

    Электрические параметры

    Основной источник питания

    7-30В DC (опционально – 100-240В AC)

    Резервный источник питания

    батарея 13000 мАч (опционально – 19000 мАч)

    Параметры надёжности

    Точность хода часов

    ±5 сек/сут

    Глубина архива

    10 лет (при часовых срезах)

    Наработка на отказ

    100 000 часов

    Средний срок службы

    10 лет

    Конструктивные особенности

    Корпус

    ABS-пластик, IP65

    Габариты корпуса

    149 x 121 x 87 мм

    Вес

    не более 530 гр

    Доступные варианты монтажных креплений

    Настольное исполнение (S)

    Двойное пластиковое крепление на DIN-рейку (H)

    Металлическое крепление на DIN-рейку (R)

    Крепление на стену (T)

    Параметры эксплуатации

    Диапазон рабочих температур

    -20...+50°C (при эксплуатации при t° ниже 0°С срок службы батареи может сократиться)

    Гарантия

    4 года

    Параметры надёжности

    Глубина архива

    10 лет (при часовых срезах)

    Наработка на отказ

    110 000 часов

    Средний срок службы

    10 лет

    Комплектация

    УСПД TELEOFIS RTU810/RTU811

    1 шт.

    Паспорт устройства с гарантийным талоном

    1 шт.

    Упаковка

    1 шт.

    Перемычка питания (джампер)

    2 шт.

    Лента ЛЭТСАР, 10 см

    4 шт.

    Батарея (установлена на плате)

    1 шт.

    Антенна GSM

    1 шт.

    Дюбель пластиковый с шипами 6х30

    1 шт.

    Саморезы 3.9х32

    4 шт.

  • УСПД, в зависимости от конфигурации, работают от сети 7-30В DC или 100-240В АС и имеют встроенную резервную батарею 13Ач/19Ач, которая при отсутствии внешнего питания обеспечит полноценную автономную работу УСПД от 4 лет.

    Ключевые возможности

    • Сбор показаний с импульсных счётчиков, счетчиков RS-232/RS-485, датчиков.
    • Хранение данных в энергонезависимой памяти УСПД. При подключении 10 устройств – до 90 000 записей.
    • Передача данных по каналу GPRS на облачный сервер диспетчеризации Телеметрия.рф в соответствии с заданным расписанием.
    • Доступ к показаниям, статистике и настройкам УСПД через веб-интерфейс.
    • Получение оперативных уведомлений о событиях на объекте: протечке, вскрытии корпуса УСПД, изменении давления в трубах и др.
    • Дистанционное обновление настроек и ПО УСПД.
    • Программная настройка частоты опроса шлейфа: 2Гц/20Гц/100Гц.
    • Резервирование канала связи при установке двух SIM-карт
    • Питание всех подключаемых внешних устройств благодаря выходам 3.6В, 5В, 7.5В, 12В.

    Поддерживаемые типы устройств

    • 4 x универсальных порта GPIO:
    • импульсные счётчики с герконовым выходом (воды, газа, тепла, электроэнергии), включая высокочастотные счетчики и счетчики NAMUR;
    • датчики: протечки, температуры (DMT-12, DT-14), токовые 4-20 мА (давления, влажности), вскрытия корпуса УСПД;
    • в разработке: исполнительные устройства (выход "открытый коллектор" для управления нагрузкой).
    • 7 x счетных входов:
    • импульсные счётчики с герконовым выходом (воды, газа, тепла, электроэнергии), включая счетчики NAMUR.
    • Интерфейсы RS-232, RS-485:
    • счётчики электроэнергии/газа/тепла; контроллеры СКУД, ПЛК и др.
    • Доступна модель УСПД RTU820/RTU821 с передачей данных по технологии NB-IoT.
  • Модель

    Антенна

    Основное питание

    Батарея

    RS-485 изол.

    RTU810

    внутренняя антенна на разъёме u.Fl + SMA(f)

    7-30В DC

    13000 мАч, тип D

    RTU811

    разъёмы u.Fl + SMA(f)

    7-30В DC

    13000 мАч, тип D

    RTU810-С

    внутренняя антенна на разъёме u.Fl + SMA(f)

    100-240В АС

    13000 мАч, тип D

    RTU810-S

    внутренняя антенна на разъёме u.Fl + SMA(f)

    7-30В DC

    19000 мАч, тип D

    RTU810-G

    внутренняя антенна на разъёме u.Fl + SMA(f)

    7-30В DC

    13000 мАч, тип D

    +

    — RTU8x1 – установлен свободный разъем u.Fl под антенну
    — S – батарея повышенной емкости (19Ач) для увеличения автономного срока службы УСПД
    — С – встроенный блок питания 100-240В АС для подключения к внешней электрической сети
    — G – гальваническая изоляция RS-485 для защиты линий от помех и перенапряжений
