Параметры NB-IoT модуля

Тип модуля NB-IoT

Quectel BC95-G

Скорость передачи данных Cat NB2 (DL/UL)

125Кбит/с / 150Кбит/с

Тип модуля NB-IoT (предзаказ)

SIMCom SIM7020E

Скорость передачи данных Cat NB1 (DL/UL)

26.15Кбит/с / 62.5Кбит/с

Диапазоны частот NB-IoT

LTE B1/B3/B5/B8/B20/B28

Функциональные характеристики

Протокол обмена с сервером (NB-IoT)

UDP, TCP (для УСПД с модулем SIMCom SIM7020E)

Количество SIM-карт

х2

Синхронизация времени

каждый раз при подключении к серверу

Параметры входов

Универсальный вход/выход GPIO

х4

Тип входа

счётчик импульсов, ВЧ-счётчик импульсов, счётчик газа, счётчик NAMUR, сигнальный датчик, датчик температуры, датчик протечки, датчик вскрытия, датчик тока, датчик нагрузки, датчик сопротивления, токовая петля 4-20мА, 1-Wire

Частота опроса входа

2Гц (по умолчанию) / 20Гц / 100Гц / 5кГц

Минимальная длительность импульсов

500 мс (по умолчанию) / 50 мс / 10 мс / 200 мкс - в зависимости от частоты опроса шлейфа

Тип состояния входа NAMUR

замкнутое, разомкнутое, короткое замыкание (КЗ), обрыв

Диапазон измерения сопротивления на входе

0 – 100 кОм

Предустановленные настройки для работы с Телеметрия.рф

Срез данных

1 раз/час

Передача показаний на сервер

1 раз/сутки, с 08.00 до 09.00

IP-адрес/порт сервера NB-IoT

37.228.115.98:10003

Проводные интерфейсы

RS-232

x1, (неизол.), сигналы G, TX, RX, CTS, RTS

RS-485/RS-485 (изол.)

x1, разъём — разрывной клеммник

Скорость передачи данных по RS-232/RS-485

19200 бит/сек

Дальность связи по сети RS-485

до 1000м (при скорости 9600бит/сек.)

Тип интерфейса для настройки

USB 2.0, разъём mini-USB тип B

Параметры выходов

Выход питания 5В

х1

Выход питания 7.5В

х1

Выход питания 12В

х1

Выход питания 2-3.6В

х1

Параметры конфигурации

Срезы данных

1 раз/час, часовые, получасовые, пятиминутные

Передача показаний на сервер

1 раз/сутки, еженедельно, ежемесячно

Соединение с сервером

по расписанию, при нажатии на кнопку SB1, по событию на объекте, при перезагрузке прибора

Синхронизация времени

каждый раз при подключении к серверу

Электрические параметры

Напряжение питания

85..265В AC или 7-30В DC

Встроенный элемент питания

батарея Li-SOCL2 3.6V 3500мАч либо батарея CR2032 3V 0,24Ач

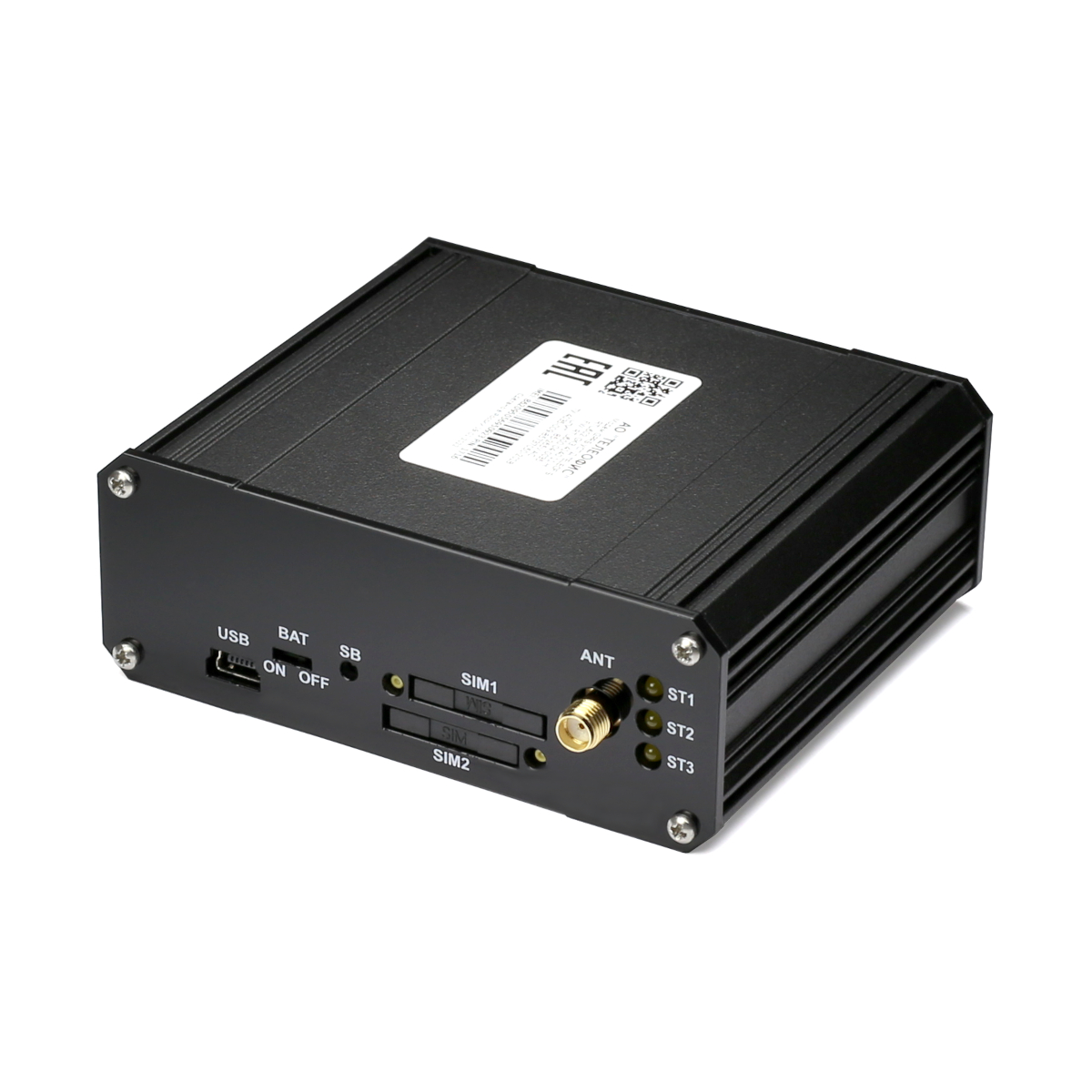

Конструктивные особенности

Тип SIM-карт

Mini-SIM

Тип разъёма интерфейсов RS-232/RS-485

Разрывной клеммник

Тип антенного разъёма

SMA

Тип разъёма низковольтного питания

Разрывной клеммник

Тип разъёма питания от сети ~220В

Разрывной клеммник

Класс защиты корпуса

IP30

Габаритные размеры

97 х 82 х 36 мм

Вес

193 г

Материал корпуса

Сплав алюминия

Доступные варианты монтажных креплений

Настольное исполнение (S)

Двойное пластиковое крепление на DIN-рейку (H)

Металлическое крепление на DIN-рейку (R)

Крепление на стену (T)

Параметры эксплуатации

Диапазон рабочих температур

-10...+50°C (тип встроенной батареи Li-SOCL2)

Диапазон рабочих температур

-20...+60°C (тип встроенной батареи Li-MnO2)

Гарантия

4 года

Параметры надёжности

Глубина архива

10 лет (при часовых срезах)

Наработка на отказ

110 000 часов

Средний срок службы

10 лет

Комплектация

Паспорт устройства с гарантийным талоном

1 шт.

Упаковка

1 шт.
