Параметры GSM модуля |
|
|
Тип модуля GSM |
SIM800C |
|
Диапазоны частот GSM |
900/1800МГц |
|
Скорость передачи данных по GPRS (DL/UL) |
85.6Кбит/с |
|
Параметры входов |
|
|
Количество универсальных (счётных) входов |
х4 |
|
Количество сигнальных входов |
х2 |
|
Частота опроса шлейфа |
2Гц (по умолчанию) / 20Гц |
|
Минимальная длительность импульсов |
500 мс (по умолчанию) / 50 мс - в зависимости от частоты опроса шлейфа |
|
Тип состояния входа NAMUR |
замкнутое, разомкнутое, короткое замыкание (КЗ), обрыв |
|
Диапазон измерения сопротивления на входе |
0 – 100 кОм |
|
Параметры выходов |
|
|
Количество управляемых выходов |
х1 |
|
Предустановленные настройки для работы с Телеметрия.рф |
|
|
Передача показаний на сервер |
1, 11, 21 число месяца, с 08.00 до 09.00 |
|
Срез данных |
1 раз/час |
|
IP-адрес/порт сервера GPRS |
amr.teleofis.ru:10002 |
|
Функциональные характеристики |
|
|
Функция безусловной перезагрузки |
Есть |
|
Сторожевой таймер WatchDog |
Есть |
|
Количество SIM-карт |
х2 |
|
Синхронизация времени |
каждый раз при подключении к серверу |
|
Протокол передачи данных (GPRS) |
TCP |
|
Проводные интерфейсы |
|
|
Тип интерфейса для настройки |
RS-232 (RS-485 – опционально) |
|
Питание |
|
|
Батарея LiSOCL2 |
3.6В 3500 мА*ч |
|
Конструктивные особенности |
|
|
Тип SIM-карт |
Mini-SIM |
|
Тип разъёма для подключения антенны |
SMA |
|
Класс защиты корпуса |
IP65/IP68 |
|
Габаритные размеры (IP65/IP68) |
145 x 90 x 78 мм / 145 x 90 x 100 мм |
|
Вес (IP65/IP68) |
не более 380 г / не более 400 г |
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-20...+50°C (при эксплуатации при t° ниже 0°С срок службы батареи может сократиться) |
|
Гарантия |
4 года |
|
Параметры надёжности |
|
|
Глубина архива |
10 лет (при часовых срезах) |
|
Наработка на отказ |
110 000 часов |
|
Срок автономной работы батареи |
более 4 лет |
|
Средний срок службы |
10 лет |
Передача данных по GPRS – классическое надёжное решение, обеспечивающее передачу данных в "прозрачном" режиме по протоколу TCP/IP.

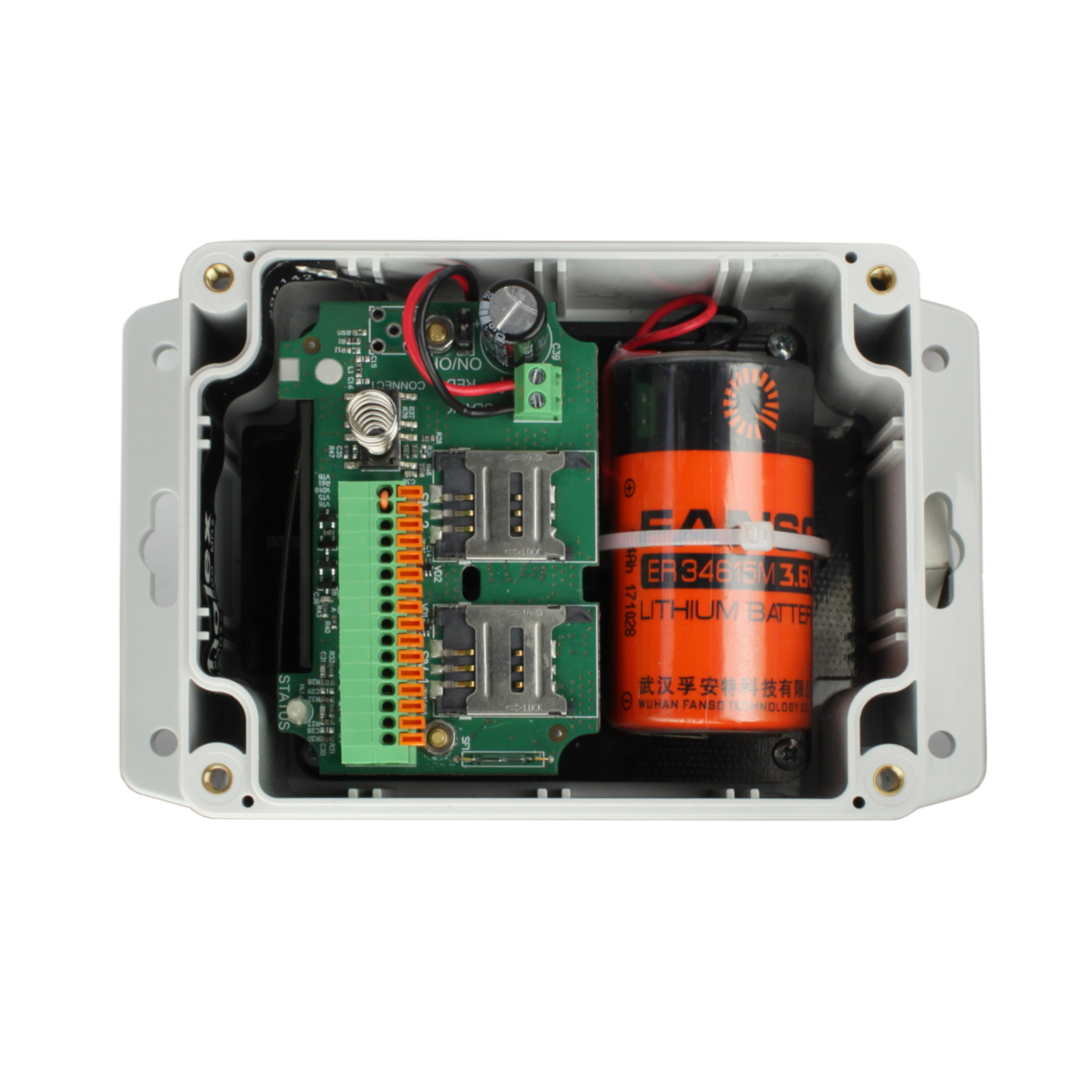

УСПД работают от встроенной батареи ER34615M Li-SOCL2 3.6В (13000мАч) и не требуют подключения внешнего питания, что позволяет устанавливать их на мобильных объектах и на объектах, на которых отсутствует внешняя электрическая сеть. Герметичный корпус со степенью защиты IP65 или IP68 позволяет использовать устройство в помещениях с повышенным уровнем влажности и пыли.
Функции УСПД RTU202:
Поддерживаемые типы входов
Входы I1-I4 – универсальные, поддерживают подключение импульсных счётчиков, счётчиков с выходом типа NAMUR и широкого спектра датчиков (входы I1-I2 – для устройств со степенью защиты IP68).
Входы I5-I6 – сигнальные, поддерживают подключение датчиков: температуры, протечки, магнитного воздействия.
Возможности
Для более удобной локальной настройки устройства воспользуйтесь конвертером COM-USB TELEOFIS WR162, который позволяет легко и быстро настроить УСПД через порт micro-USB.
|
Модель УСПД |
Тип связи |
Антенна |
SIM |
|
Корпус IP65 |
|||
|
RTU202 GP1.13606.21.T |
13 Ач |
встроенная 1-3dBi |
2 х SIM |
|
RTU202 GP1.13601.21.T |
13 Ач |
внешняя 5dBi |
2 х SIM |
|
RTU202 GP1.13608.21.T |
13 Ач |
разъём SMA |
2 х SIM |
|
RTU202 GP1.14606.21.T |
19 Ач |
встроенная 1-3dBi |
2 х SIM |
|
RTU202 GP1.14601.21.T |
19 Ач |
внешняя 5dBi |
2 х SIM |
|
RTU202 GP1.14608.21.T |
19 Ач |
разъём SMA |
2 х SIM |
|
Корпус IP68 |
|||
|
RTU202 GF1.12606.21.T |
3,5 Ач |
встроенная 1-3dBi |
2 х SIM |
|
RTU202 GF1.12608.21.T |
3,5 Ач |
разъём SMA |
2 х SIM |
|
RTU202 GF1.13606.21.T |
13 Ач |
встроенная 1-3dBi |
2 х SIM |
|
RTU202 GF1.13608.21.T |
13 Ач |
разъём SMA |
2 х SIM |
|
RTU202 GF1.14606.21.T |
19 Ач |
встроенная 1-3dBi |
2 х SIM |
|
RTU202 GF1.14608.21.T |
19 Ач |
разъём SMA |
2 х SIM |
