Параметры GSM модуля |
|
|
Тип модуля GSM |
SIM800C |
|
Диапазоны частот GSM |
900/1800МГц |
|
Скорость передачи данных по GPRS (DL/UL) |
85.6Кбит/с |
|
Параметры входов |
|
|
Количество универсальных (счётных) входов |
х4 |
|
Количество сигнальных входов |
х2 |
|
Частота опроса шлейфа |
2Гц (по умолчанию) / 20Гц |
|
Минимальная длительность импульсов |
500 мс (по умолчанию) / 50 мс - в зависимости от частоты опроса шлейфа |
|
Тип состояния входа NAMUR |
замкнутое, разомкнутое, короткое замыкание (КЗ), обрыв |
|
Диапазон измерения сопротивления на входе |
0 – 100 кОм |
|
Параметры выходов |
|
|
Количество управляемых выходов |
х1 |
|
Предустановленные настройки для работы с Телеметрия.рф |
|
|
Передача показаний на сервер |
1, 11, 21 число месяца, с 08.00 до 09.00 |
|
Срез данных |
1 раз/час |
|
IP-адрес/порт сервера GPRS |
amr.teleofis.ru:10002 |
|
Функциональные характеристики |
|
|
Функция безусловной перезагрузки |
Есть |
|
Сторожевой таймер WatchDog |
Есть |
|
Количество SIM-карт |
х2 |
|
Синхронизация времени |
каждый раз при подключении к серверу |
|
Протокол передачи данных (GPRS) |
TCP |
|
Проводные интерфейсы |
|
|
Тип интерфейса для настройки |
RS-232 (RS-485 – опционально) |
|
Питание |
|
|
Батарея LiSOCL2 |
3.6В 3500 мА*ч |
|
Конструктивные особенности |
|
|
Габариты корпуса |
108 x 58 x 33 мм |
|
Вес |
130 гр |
|
Тип SIM-карт |
Mini-SIM |
|
Тип встроенной антенны |
TRI4 3dB (SMD) |
|
Тип внешней антенны |
5dB (SMA), на магнитной базе, кабель - 1,5 м |
|
Тип разъёма для подключения антенны |
SMA |
|
Класс защиты корпуса |
IP65/IP68 |
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-20...+50°C (при эксплуатации при t° ниже 0°С срок службы батареи может сократиться) |
|
Гарантия |
4 года |
|
Параметры надёжности |
|
|
Глубина архива |
10 лет (при часовых срезах) |
|
Наработка на отказ |
110 000 часов |
|
Срок автономной работы батареи |
более 4 лет |
|
Средний срок службы |
10 лет |
Серия многоканальных устройств для сбора и беспроводной передачи данных по сети GPRS. Устройства работают с любыми импульсными счётчиками и предназначены для Передача данных по GPRS – классическое надёжное решение, обеспечивающее передачу данных в "прозрачном" режиме по протоколу TCP/IP.

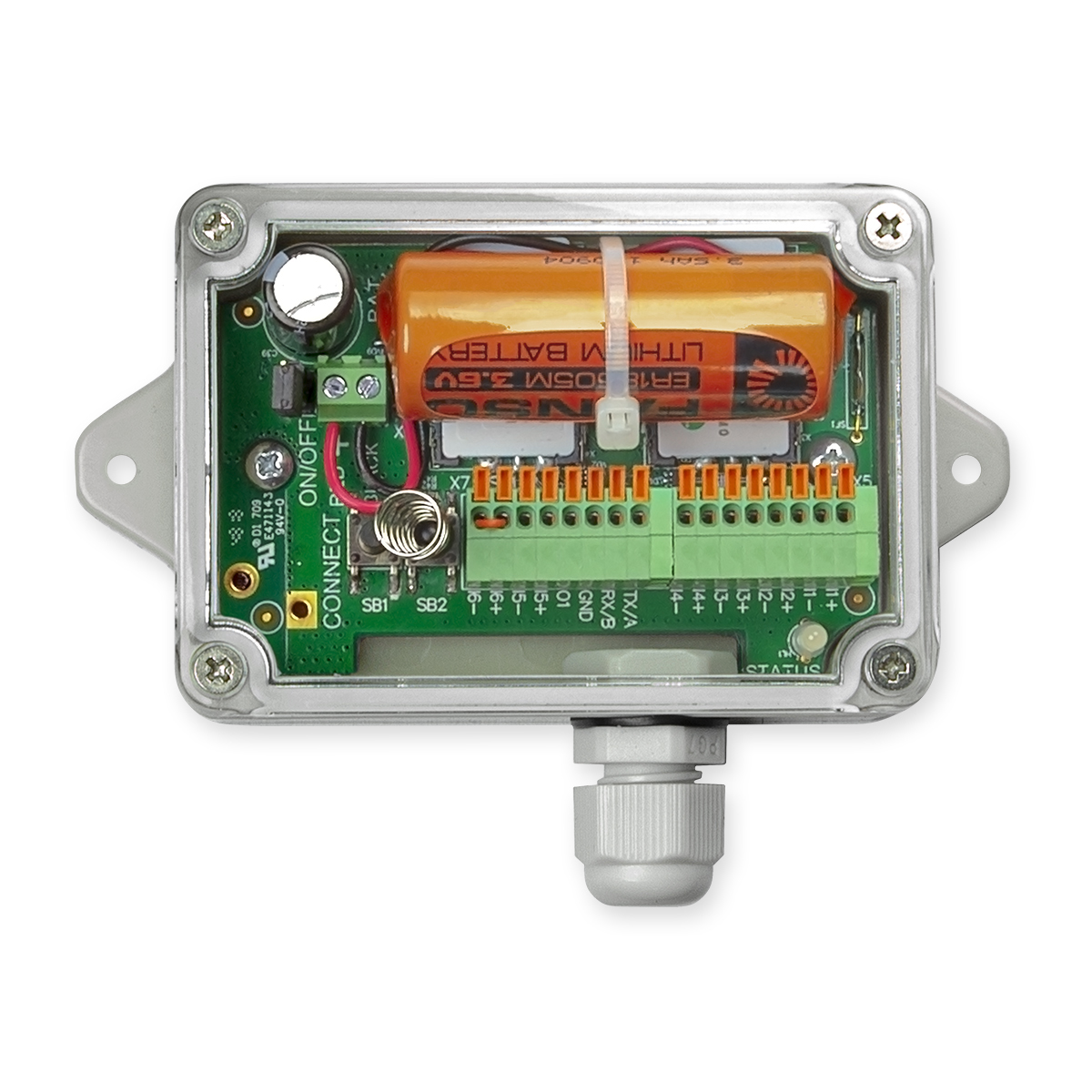

УСПД работают от встроенной батареи Li-SOCL2 3.6В (3500мАч) и не требуют подключения внешнего питания, что позволяет устанавливать их на мобильных объектах и на объектах, на которых отсутствует внешняя электрическая сеть. Герметичный корпус со степенью защиты IP65 (IP68 - при соблюдении условий инструкции по герметизации) позволяет использовать устройство в помещениях с повышенным уровнем влажности и пыли.
Функции УСПД RTU102:
Поддерживаемые типы входов
Четыре универсальных входа поддерживают подключение широкого спектра устройств:
Возможности
Для более удобной локальной настройки устройства воспользуйтесь конвертером COM-USB TELEOFIS WR162, который позволяет легко и быстро настроить УСПД через порт micro-USB.
Ассортимент моделей:
|
Модель УСПД |
Тип связи |
Антенна |
SIM |
|
RTU102 GB1.12600.21.T |
GPRS |
встроенная 1-3dBi |
2 х SIM |
|
TU102 GM1.12601.21.T |
GPRS |
внешняя 5dBi |
2 х SIM |
|
RTU102 GD1.12608.21.T |
GPRS |
разъём SMA |
2 х SIM |
