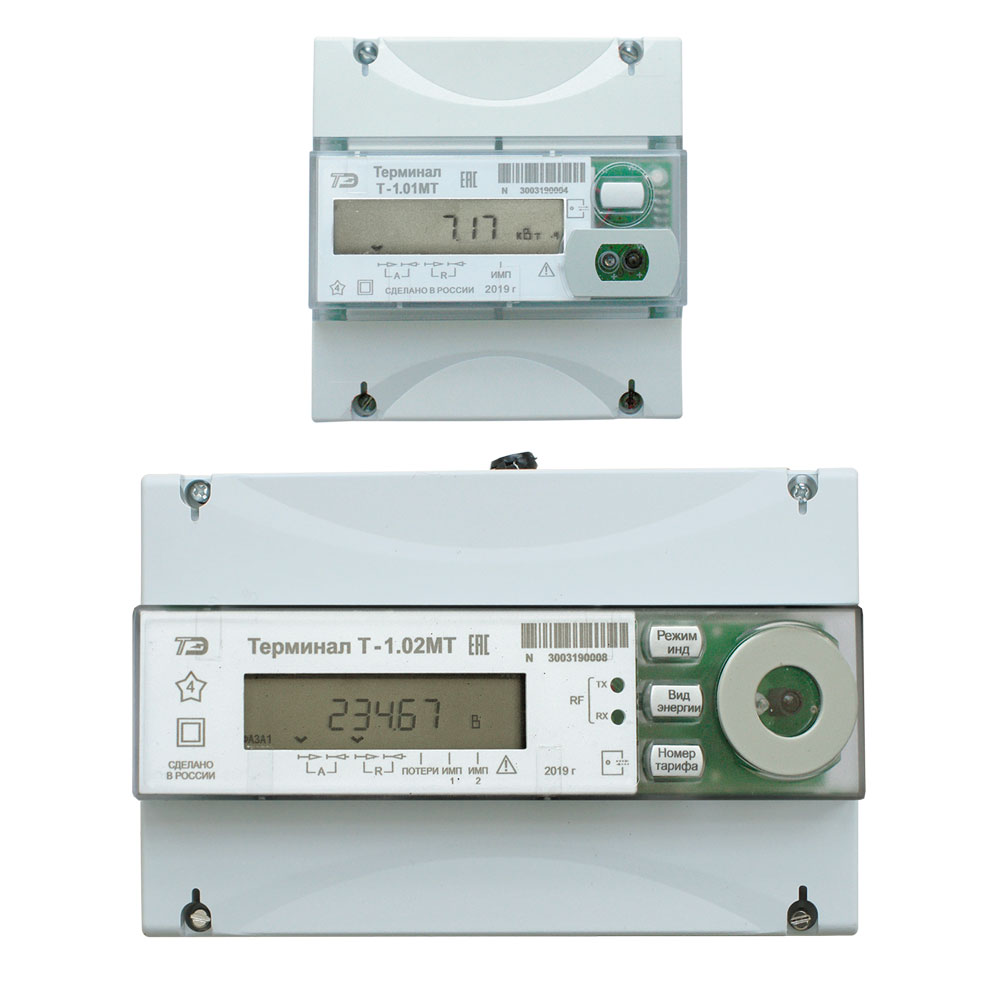

Терминалы серии Т-1

Терминалы предназначены для работы в качестве удаленного устройства индикации и управления многофункциональных счетчиков электроэнергии типов СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.05МН с доступом к параметрам и данным счетчика по радиоканалу в нелицензируемом диапазоне частот 868,7-869,2 МГц.

Характеристики
Особенности
Модификации
Документация

Наименование величины	Значение
Номинальное напряжение сетевого электропитания, В	230 переменного тока частотой 50 Гц или постоянного тока (Т-1.01МТ, Т-1.02МТ)
Установленный рабочий диапазон напряжений сетевого электропитания, В	от 80 до 276 переменного или постоянного тока (Т-1.01МТ, Т-1.02МТ)
Предельный рабочий диапазон напряжений сетевого электропитания, В	от 0 до 440 переменного или постоянного тока (Т-1.01МТ, Т-1.02МТ)
Установленный рабочий диапазон батарейного электропитания, В	от 1,8 до 3,3 (две батареи или два аккумулятора типоразмера ААА)
Ориентировочное время работы от элементов резервного электропитания при отсутствии сетевого электропитания, не менее, лет	2 * (две алкалиновые батареи LR03)
Потребляемый ток, мА:	Т-1.01МТ, Т-1.01МТ/1		Т-1.02МТ, Т-1.02МТ/1
	Сеть ~ 230 В/ = 230 В	Батарея 3 В	Сеть ~ 230 В/ = 230 В	Батарея 3 В
неактивный режим	5 / 2 ***	0,001	7 / 2 ***	0,001
режим приема	5 / 2 ***	30	8 / 2 ***	22
режим передачи **	9 / 4 ***	150	10 / 4 ***	140
Характеристики радиотракта:
несущая частота, МГц	868,85 ±0,0087 или 869,05 ±0,0087
мощность передатчика, мВт, не более	10
полоса частот передатчика, кГц	140 (по уровню минус 30 дБ)
уровень побочных излучений, дБ относительно 1 мВт, не более	минус 26 (в соответствии с Нормами 18-13 для маломощных радиоприборов)
Дальность связи со счетчиком, м, не менее	100 (в условиях прямой видимости)
Характеристики интерфейсов связи:
скорость обмена по оптическому порту, бит/с	9600 (фиксированная) с битом контроля нечетности
протокол обмена по оптическому порту	ModBus-подобный, СЭТ-4ТМ.02 совместимый
протокол обмена по радиоканалу	SimpliciTI фирмы Texas Instruments
максимальный объем полезной информации в одном пакете передачи, байт	48 (с усечением до 48 байт при попытке передачи большего количества информации в одном пакете)
Жидкокристаллический индикатор: число индицируемых разрядов цена единицы младшего разряда при отображении энергии, кВт×ч	8 0,01
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % давление, кПа (мм. рт. ст.)	от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)
Помехоэмиссия	ТР ТС 020/2011, ГОСТ 32134.1-2013, ГОСТ Р 52459.3-2009, ГОСТ 30805.22-2013 для оборудования класса Б
Помехоустойчивость:	ТР ТС 020/2011, ГОСТ 32134.1-2013, ГОСТ Р 52459.3-2009
Масса, кг:
Т-1.01МТ	0,35
Т-1.01МТ/1	0,3
Т-1.02МТ	0,75
Т-1.02МТ/1	0,7
Габаритные размеры, мм:
Т-1.01МТ, Т-1.01МТ/1	108×113×66,5
Т-1.02МТ, Т-1.02МТ/1	171×113×66,5

Назначение и область применения:

Терминалы Т-1.01МТ, Т-1.01МТ/1 предназначены для работы в качестве удаленного устройства индикации и управления однофазных многофункциональных счетчиков электроэнергии типа СЭБ-1ТМ.03Т с доступом к параметрам и данным счетчика по радиоканалу.

Терминалы Т-1.02МТ, Т-1.02МТ/1 предназначены для работы в качестве удаленного устройства индикации и управления трехфазных многофункциональных счетчиков электроэнергии типов ПСЧ-4ТМ.05МН и ПСЧ-4ТМ.05МНТ с доступом к параметрам и данным счетчика по радиоканалу.

Терминалы могут выполнять функцию радиомодема для цели осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типов СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МНТ, ПСЧ-4ТМ.05МН. Подключение терминала к компьютеру производится через оптический интерфейс по ГОСТ IEC 61107-2011.

Терминалы серии Т-1 входят в состав комплекта поставки счетчиков наружной установки (Split-исполнение) и могут поставляться отдельно.

Технические особенности:
- Терминалы серии Т-1 выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, одинаковую элементную базу, одинаковое программное обеспечение, одинаковые функциональные возможности и отличаются только конструктивным исполнением.
- Терминалы соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
- Терминалы могут устанавливаться на DIN-рейку ТН35-7,5 при монтаже в шкаф или использоваться в настольном исполнении с питанием от алкалиновых батарей или аккумуляторов.
Если терминал входит в состав комплекта поставки счетчика, то для начала работы не требуется никаких дополнительных настроек.

Если терминал поставляется отдельно от счетчика, то перед началом эксплуатации необходимо установить конфигурационные параметры терминала и параметры радиомодема счетчика (записать адрес счетчика в параметры терминала и адрес терминала в параметры радиомодема счетчика).

Конфигурирование терминала и радиомодема счетчика производится с применением компьютера и программного обеспечения «Конфигуратор СЭТ-4ТМ».

Условное обозначение варианта исполнения	Особенности
Терминал Т	1.01МТ
Удаленное устройство индикации и управления многофункциональных однофазных счетчиков электроэнергии типа СЭБ	1ТМ.03Т, с питанием от сети переменного тока с номинальным напряжением 230 В, частотой 50 Гц или от сети постоянного тока с номинальным напряжением 230 В. Резервное питание от двух алкалиновых батарей LR03 с номинальным напряжением 1,5 В или двух аккумуляторов с номинальным напряжением 1,2 В типоразмера ААА.
Терминал Т	1.01МТ/1
Удаленное устройство индикации и управления многофункциональных однофазных счетчиков электроэнергии типа СЭБ	1ТМ.03Т. Без источника сетевого электропитания и питанием от двух алкалиновых батарей LR03 с номинальным напряжением 1,5 В или двух аккумуляторов с номинальным напряжением 1,2 В типоразмера ААА.
