Наименование параметра |
Значение параметра |
|
Количество портов RS-485 |
4 |
|
Тип подключения |
Клеммник, XP1 |
|
Протокол |
Modbus TCP/RTU |
|
Количество портов Ethernet |
1 |
|
Тип подключения |
RJ45 |
|
Скорость передачи данных Ethernet |
10/100 Мбит/с. |
|
Скорость передачи данных RS485 |
600-921 600 бит/с. |
|
Интерфейс управления |
Web-интерфейс; Windows-утилита; |
|
Заменяемые устройства/td> |
MOXA nPort5450,5430 |
|
Напряжение питания, В |
DC, 24 В |
|
Потребляемая мощность, Вт, не более |
2 |
|
Режим работы |
полудуплекс |
|
Поддерживаемое количество Slave устройств |
до 32 на каждой линии RS-485 |
|
Габаритные размеры, длина х ширина, мм |
106х90х58 |
|
Масса, не более, г |
200 |
|
Рабочая температура окружающего воздуха, ºС |
-40…+50 |
|
Средний срок службы, не менее, лет |
5 |
Схема подключения:

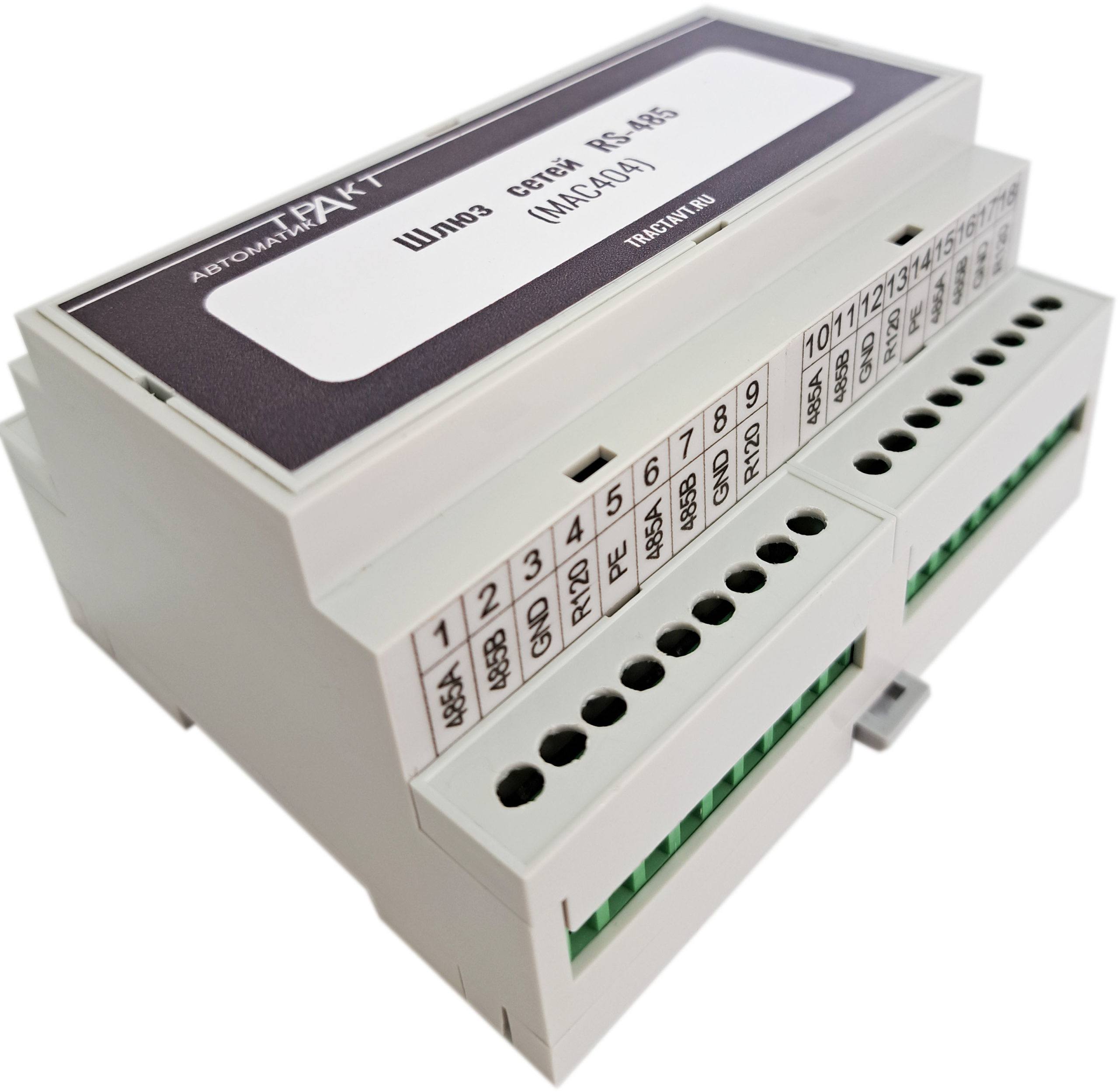

Шлюз сетей RS-485 (МАС404) коммуникационное устройство предназначено для обмена данными между TCP-клиентами, подключенным к устройству через сеть Ethernet, и оборудованием, оснащенным интерфейсом RS-485. Прибор выполнен в корпусе для крепления на унифицированную DIN-рейку и предназначен для работы в шкафах автоматики самого широкого спектра использования: пожарных, охранных, производственных процессов, управления электроснабжением. Устройство является полным аналогом преобразователя COM-портов в Ethernet фирмы MOXA 5450, 5430 и на 100% совместимо с программным обеспечением MOXA. Шлюз сетей RS-485 (МАС404) имеет несколько вариантов интерфейса управления: Web-интерфейс, Windows-утилита.
