Параметр |
Значение |
|||
|
Класс точности при измерении в прямом и обратном направлении в соответствии с вариантом исполнения: |
||||
|
активной энергии по ГОСТ 31819.22-2012 |
0,2S или 0,5S |
|||
|
реактивной энергии по ИЛГШ.411152.184ТУ |
0,5 |
|||
|
реактивной энергии по ГОСТ 31819.23-2012 |
1,0 |
|||
|
Номинальный (максимальный) ток (Iном/Iмакс), А |
1 (2) или 5 (10) |
|||
|
Максимальный ток в течение 0,5 с, А |
20Iмакс |
|||
|
Стартовый ток (чувствительность) (0,001Iном), мА |
1 или 5 |
|||
|
Номинальное напряжение (Uном), В |
3x(57,7-115)/(100-200) |
|||
|
Полная мощность, потребляемая каждой последовательной цепью, В?А, не более |
0,1 |
|||
|
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения счетчика, Вт (В?А), не более: |
57,7В |
115В |
120В |
230В |
|
1,2 (1,2) |
1,2 (1,3) |
1,2 (1,3) |
1,6 (1,8) |
|
|
Постоянная счетчиков в основном режиме (А), режиме поверки (В), имп./(кВт?ч), имп./(квар?ч): |
||||
|
Uном= 3x(57,7-115)/(100-200) В |
Iном=1А |
Iном=5А |
||
|
А=25000, В=800000 |
А=5000, В=160000 |
|||
|
Uном=3x(120-230)/(208-400) В |
Iном=1А |
Iном=5А |
||
|
А=6250, В=200000 |
А=1250, В=40000 |
|||
|
Количество тарифов |
8 |
|||
|
Рабочие условия эксплуатации: |
||||
|
температура окружающего воздуха, °С |
от –40 до +60 |
|||
|
относительная влажность при 30 °С, % |
90 |
|||
|
давление, кПа |
от 70 до 106,7 |
|||
|
Межповерочный интервал, лет |
16 |
|||
|
Средняя наработка до отказа, ч |
220000 |
|||
|
Средний срок службы, лет |
30 |
|||
|
Масса, кг, не более |
1,65 |
|||
|
Габаритные размеры, мм, не более |
299х170х101 |
|||

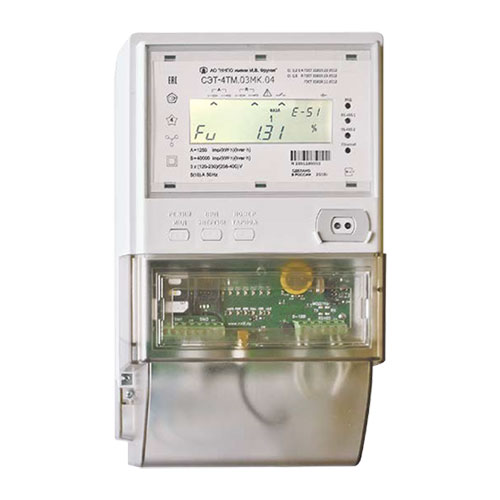

Счетчик предназначен для многотарифного учета активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии для непрерывного мониторинга.
Счетчик может применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.
Счетчик ведет бестарифный учет энергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.
Счетчик ведет два базовых четырехканальных независимых массива профиля мощности с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления (четыре канала в каждом массиве).
Счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе АИИСКУЭ и АСДУ.
Технические особенности:
|
Условное обозначение счетчика |
Номнальный (максималный) ток, А |
Номинальное напряжение, В |
Класс точности измерения активной/реактивной |
Наличие интерфейса Ethernet |
|
СЭТ-4ТМ.03МК |
5(10) |
3x(57,7-115)/ |
0,2S/0,5 |
есть |
|
СЭТ-4ТМ.03МК.01 |
5(10) |
0,5S/1,0 |
есть |
|
|
СЭТ-4ТМ.03МК.02 |
5(10) |
0,2S/0,5 |
нет |
|
|
СЭТ-4ТМ.03МК.03 |
5(10) |
0,5S/1,0 |
нет |
|
|
СЭТ-4ТМ.03МК.04 |
5(10) |
3x(120-230)/ (208-400) |
0,2S/0,5 |
есть |
|
СЭТ-4ТМ.03МК.05 |
5(10) |
0,5S/1,0 |
есть |
|
|
СЭТ-4ТМ.03МК.06 |
5(10) |
0,2S/0,5 |
нет |
|
|
СЭТ-4ТМ.03МК.07 |
5(10) |
0,5S/1,0 |
нет |
|
|
СЭТ-4ТМ.03МК.08 |
1(2) |
3x(57,7-115)/ |
0,2S/0,5 |
есть |
|
СЭТ-4ТМ.03МК.09 |
1(2) |
0,5S/1,0 |
есть |
|
|
СЭТ-4ТМ.03МК.10 |
1(2) |
0,2S/0,5 |
нет |
|
|
СЭТ-4ТМ.03МК.11 |
1(2) |
0,5S/1,0 |
нет |
|
|
СЭТ-4ТМ.03МК.12 |
1(2) |
0,2S/0,5 |
есть |
|
|
СЭТ-4ТМ.03МК.13 |
1(2) |
0,5S/1,0 |
есть |
|
|
СЭТ-4ТМ.03МК.14 |
1(2) |
0,2S/0,5 |
нет |
|
|
СЭТ-4ТМ.03МК.15 |
1(2) |
0,5S/1,0 |
нет |
