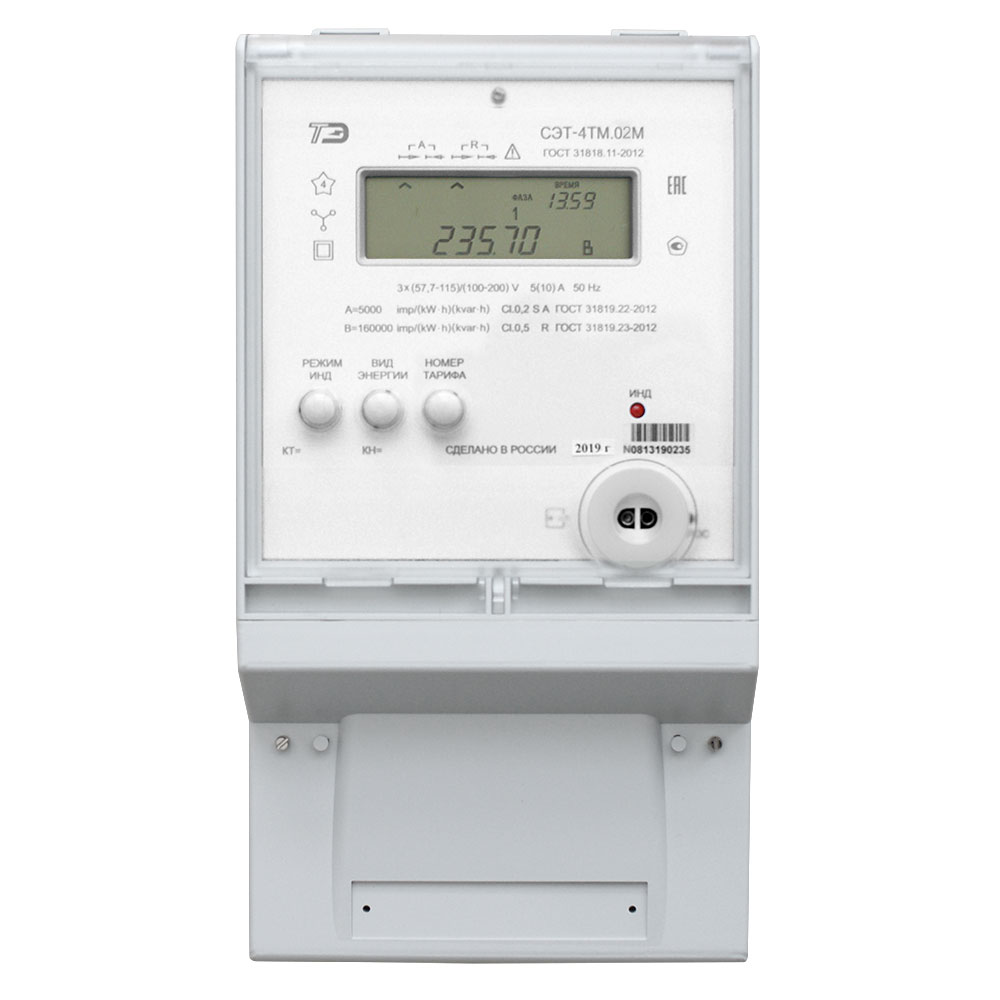

СЭТ-4ТМ.03М.01
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Краткое описание СЭТ-4ТМ.03М.01:

    • Номинальное напряжение 3x(57,7-115)/(100-200)B.
    • Номинальный (максимальный) ток 5(10)A.
    • Класс точности по активно/реактивной энергии 0,5S/1,0.
    • Число тарифов 8.
    • Интерфейсы связи оптопорт + два RS-485.
    • ЖКИ- жидкокристалический индикатор, при минусовых температурах возможно притормаживание ЖКИ т.е. при смене показаний старые показания медленно будут исчезать сменяясь новыми. Это особенность работы всех ЖКИ в условиях отрицательных температур. На работу самого счетчика отрицательные температуры ни как не влияют.
    • Встроенный резервный блок питания от источника переменного тока напряжением 220 В.
    • Гарантийный срок эксплуатации 60 месяцев
    • Средний срок службы 30 лет
    • Масса счетчика 1,6 кг.
    • Габаритный размер 330х170х80,2 мм



  • Назначение и область применения:

    Счетчики СЭТ-4ТМ предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

    Счетчики СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

    Электросчетчики предназначены для автономно или в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных систем диспетчерского управления (АСДУ).

    Счетчики электроэнергии СЭТ-4ТМ имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

    • активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
    • реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);

    реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

    Технические особенности:

    • Независимые равноприоритетные каналы связи: оптопорт, 2хRS-485 (СЭТ-4ТМ.03М); оптопорт, RS-485 (СЭТ-4ТМ.02М).
    • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
    • Цифровая обработка сигналов.
    • Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
    • Четыре конфигурируемых изолированных испытательных выхода.
    • Два конфигурируемых цифровых входа.
    • Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
    • Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
    • Электронная пломба и датчик магнитного поля.

    Функциональные возможности:

    Тарификация и учет энергии
    Ведение архивов тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

    • всего от сброса (нарастающий итог);
    • за текущие и предыдущие календарные сутки;
    • на начало текущих и предыдущих календарных суток;
    • за каждые предыдущие календарные сутки глубиной до 30 дней;
    • на начало каждых предыдущих календарных суток глубиной до 30 дней.
    • за текущий месяц и двенадцать предыдущих календарных месяцев;
    • на начало текущего месяца и двенадцати предыдущих календарных месяцев;
    • за текущий и предыдущий календарный год;
    • на начало текущего и предыдущего календарного года.


    Тарификатор:

    • восемь тарифов (Т1-Т8),
    • восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
    • двенадцать сезонов (на каждый месяц года),
    • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
    • расписание праздничных дней и список перенесенных дней.


    Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

    Профили мощности нагрузки
    Счетчики ведут три четырехканальных независимых массива профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

    • время интегрирования от 1 до 60 минут (без учета потерь);
    • время интегрирования от 1 до 30 минут (с учетом потерь);
    • глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.


    Регистрация максимумов мощности нагрузки
    Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

    Максимумы мощности фиксируются в архивах счетчика:

    • от сброса (ручной сброс или сброс по интерфейсному запросу);
    • за текущий и каждый из двенадцати предыдущих месяцев.


    Измерение и учет потерь
    Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

    Измерение параметров сети и показателей качества электричества
    Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

    • активной, реактивной и полной мощности;
    • активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
    • коэффициента мощности;
    • частоты сети;
    • фазных, межфазных напряжений и напряжения прямой последовательности;
    • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
    • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
    • тока;
    • коэффициентов искажения синусоидальности кривой токов;
    • коэффициентов несимметрии тока по нулевой и обратной последовательностям;
    • текущего времени, даты и температуры.


    Счетчики СЭТ-4ТМ всех вариантов исполнения (независимо от конфигурации) работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

    Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

    Испытательные выходы и цифровые входы
    В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

    • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
    • статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
    • сигналов телеуправления;
    • для проверки точности хода встроенных часов реального времени (только канал 0).


    В счетчиках СЭТ-4ТМ функционируют два цифровых входа, которые могут конфигурироваться:

    • для управления режимом поверки А или В (только первый цифровой вход);
    • для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
    • как вход телесигнализации.


    Журналы
    Счетчики электроэнергии СЭТ-4ТМ ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.

    Устройство индикации
    Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, три кнопки управления режимами индикации.

    Индикатор счетчиков может работать в одном из трех режимов:

    • в режиме индикации текущих измерений;
    • в режиме индикации основных параметров;
    • в режиме индикации вспомогательных параметров.


    Счетчики в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.

    Интерфейсы связи
    Счетчик СЭТ-4ТМ.03М имеет три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).
    Счетчик СЭТ-4ТМ.02М имеет два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

    Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

    Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.

  • Наименование и условное обозначение варианта исполнения
    счетчика

    Номинальный (максимальный) ток, А

    Номинальное напряжение,
    В

    Класс точности при измерении
    активной/реактивной энергии

    Количество интерфейсов
    RS-485

    Наличие резервного блока питания

    СЭТ-4ТМ.03М

    5(10)

    3x(57,7-115)/
    (100-200)

    0,2S/0,5

    2

    есть

    СЭТ-4ТМ.03М.01

    5(10)

    0,5S/1,0

    2

    есть

    СЭТ-4ТМ.02М.02

    5(10)

    0,2S/0,5

    1

    есть

    СЭТ-4ТМ.02М.03

    5(10)

    0,5S/1,0

    1

    есть

    СЭТ-4ТМ.03М.04

    5(10)

    0,2S/0,5

    2

    нет

    СЭТ-4ТМ.03М.05

    5(10)

    0,5S/1,0

    2

    нет

    СЭТ-4ТМ.02М.06

    5(10)

    0,2S/0,5

    1

    нет

    СЭТ-4ТМ.02М.07

    5(10)

    0,5S/1,0

    1

    нет

    СЭТ-4ТМ.03М.08

    5(10)

    3x(120-230)/
    (208-400)

    0,2S/0,5

    2

    есть

    СЭТ-4ТМ.03М.09

    5(10)

    0,5S/1,0

    2

    есть

    СЭТ-4ТМ.02М.10

    5(10)

    0,2S/0,5

    1

    есть

    СЭТ-4ТМ.02М.11

    5(10)

    0,5S/1,0

    1

    есть

    СЭТ-4ТМ.03М.12

    5(10)

    0,2S/0,5

    2

    нет

    СЭТ-4ТМ.03М.13

    5(10)

    0,5S/1,0

    2

    нет

    СЭТ-4ТМ.02М.14

    5(10)

    0,2S/0,5

    1

    нет

    СЭТ-4ТМ.02М.15

    5(10)

    0,5S/1,0

    1

    нет

    СЭТ-4ТМ.03М.16

    1(2)

    3x(57,7-115)/
    (100-200)

    0,2S/0,5

    2

    есть

    СЭТ-4ТМ.03М.17

    1(2)

    0,5S/1,0

    2

    есть

    СЭТ-4ТМ.02М.18

    1(2)

    0,2S/0,5

    1

    есть

    СЭТ-4ТМ.02М.19

    1(2)

    0,5S/1,0

    1

    есть

    СЭТ-4ТМ.03М.20

    1(2)

    0,2S/0,5

    2

    нет

    СЭТ-4ТМ.03М.21

    1(2)

    0,5S/1,0

    2

    нет

    СЭТ-4ТМ.02М.22

    1(2)

    0,2S/0,5

    1

    нет

    СЭТ-4ТМ.02М.23

    1(2)

    0,5S/1,0

    1

    нет

    СЭТ-4ТМ.03М.24

    1(2)

    3x(120-230)/
    (208-400)

    0,2S/0,5

    2

    есть

    СЭТ-4ТМ.03М.25

    1(2)

    0,5S/1,0

    2

    есть

    СЭТ-4ТМ.02М.26

    1(2)

    0,2S/0,5

    1

    есть

    СЭТ-4ТМ.02М.27

    1(2)

    0,5S/1,0

    1

    есть

    СЭТ-4ТМ.03М.28

    1(2)

    0,2S/0,5

    2

    нет

    СЭТ-4ТМ.03М.29

    1(2)

    0,5S/1,0

    2

    нет

    СЭТ-4ТМ.02М.30

    1(2)

    0,2S/0,5

    1

    нет

    СЭТ-4ТМ.02М.31

    1(2)

    0,5S/1,0

    1

    нет

    Примечание: Оптический интерфейс присутствует во всех вариантах исполнения счетчика.

  • Свидетельство об утверждении типа средств измерений

    Декларация соответствия техническому регламенту Таможенного союза (ТР ТС)

    Руководство по эксплуатации

    Методика поверки

    Формуляр
