Назначение и область применения:

Счетчики предназначены для измерения и многотарифного учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики серии СЭТ-4ТМ могут применяться как средство коммерческого или технического учета электроэнергии в бытовом и мелко-моторном секторах, на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Электросчетчики серии СЭТ-4ТМ имеют интерфейсы связи и предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Счетчики электроэнергии имеют несколько модификаций, отличающихся классом точности, номинальным напряжением, числом интерфейсов и наличием резервного блока питания. Счетчики электроэнергии серии СЭТ-4ТМ могут конфигурироваться для работы в однонаправленном режиме (без учета направления тока в каждой фазе сети, три канала учета) и учитывать:

• активную электроэнергию прямого и обратного направления, как активную электроэнергию прямого направления (учет по модулю);
• реактивную электроэнергию первого и третьего квадранта, как реактивную электроэнергию прямого направления (индуктивная нагрузка);
• реактивную электроэнергию четвертого и второго квадранта, как реактивную электроэнергию обратного направления (емкостная нагрузка).

Технические особенности:

• Независимые равноприоритетные, гальванически изолированные интерфейсы связи:
  СЭТ-4ТМ.03МТ -оптопорт и два RS-485;
  СЭТ-4ТМ.02МТ - оптопорт и RS-485.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Расширенный диапазон по напряжению: 3×(57,7-115)/(100-200) или 3×(120-230)/(208-400) В.
• Четыре конфигурируемых изолированных испытательных выхода.
• Два конфигурируемых цифровых входа.
• Цифровая обработка сигналов.
• Улучшенные показатели надежности. Отсутствуют электролитические конденсаторы.
• Резервное питание от источника переменного или постоянного тока напряжением от 100 до 265 В.
• Встроенные часы реального времени с высокой точностью хода (значительно лучше 0,5 с/сутки).
• Электронная пломба и датчик магнитного поля.

Функциональные возможности:

Тарификация и учет энергии
Счетчики СЭТ-4ТМ ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь в линии электропередачи и силовом трансформаторе (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной – восемь каналов):

• всего от сброса (нарастающий итог);
• за текущие и предыдущие календарные сутки;
• на начало текущих и предыдущих календарных суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней.
• за текущий месяц и двенадцать предыдущих календарных месяцев;
• на начало текущего месяца и двенадцати предыдущих календарных месяцев;
• за текущий и предыдущий календарный год;
• на начало текущего и предыдущего календарного года.

Тарификатор:

• восемь тарифов (Т1-Т8),
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник),
• двенадцать сезонов (на каждый месяц года),
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики могут конфигурироваться для работы в однотарифном режиме, не зависимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики СЭТ-4ТМ ведут три независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь):

• время интегрирования от 1 до 60 минут (без учета потерь);
• время интегрирования от 1 до 30 минут (с учетом потерь);
• глубина хранения каждого массива 113 суток при времени интегрирования 30 минут.

Регистрация максимумов мощности нагрузки
Фиксация утренних и вечерних максимумов мощность по каждому массиву профиля мощности (активной, реактивной, прямого и обратного направления) с использованием двенадцатисезонного расписания максимумов:

• интервальных максимумов (в интервале времени между сбросами);
• месячных максимумов (за текущий месяц и двенадцать предыдущих календарных месяцев).

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе;
• коэффициента мощности;
• частоты сети;
• фазных, межфазных напряжений и напряжения прямой последовательности;
• коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
• коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
• тока;
• коэффициентов искажения синусоидальности кривой токов;
• коэффициентов несимметрии тока по нулевой и обратной последовательностям;
• текущего времени, даты и температуры.

Счетчики всех вариантов исполнения, не зависимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.

Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В счетчиках функционируют четыре изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только канал 0).

В счетчиках функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности и статусный журнал. Общее число записей в журналах 1040.

Устройство индикации

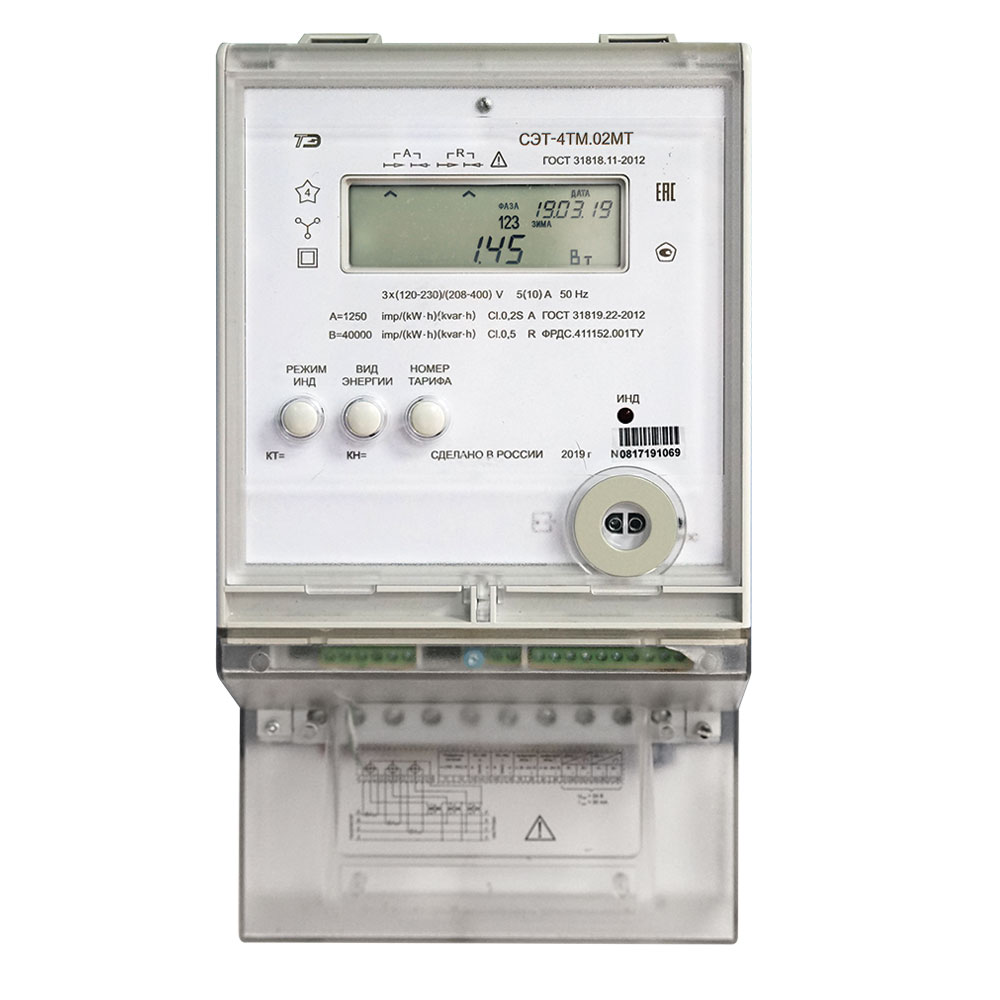

Счетчики СЭТ-4ТМ имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки  управления режимами индикации.

Индикатор счетчиков может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров.

Счетчик в режиме индикации текущих измерений позволяет отображать на табло ЖКИ текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, текущего квадранта по текущему тарифу.

Интерфейсы связи
Счетчики СЭТ-4ТМ.03МТ имеют три равноприоритетных, независимых, гальванически изолированных интерфейса связи: два RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики СЭТ-4ТМ.02МТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптический интерфейс (ГОСТ IEC 61107-2011).

Счетчики поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивает возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой (третий уровень доступа) и не доступны без вскрытия пломб.

Примечание – Оптический интерфейс присутствует во всех вариантах исполнения счетчика.
