Наименование параметров |
Значение |
|||
|
Номинальный (максимальный) ток, А |
5 (10) |
|||
|
Максимальный ток в течение 0,5 с, А |
200 |
|||
|
Ток чувствительности, мА |
5 |
|||
|
Номинальное напряжение измерения и питания переменного тока, В |
от 100 до 230 |
|||
|
Установленный рабочий диапазон напряжений, В |
||||
|
от 70 до 276 |
|||
|
от 35 до 276 |
|||
|
Предельный рабочий диапазон напряжений измерения и питания, В |
от 0 до 440 |
|||
|
Номинальная частота сети, Гц |
50 |
|||
|
Рабочий диапазон частот сети, Гц |
от 47,5 до 52,5 |
|||
|
Класс точности при измерении в прямом и обратном направлении: |
||||
|
0,5S |
|||
|
1 |
|||
|
Пределы допускаемой основной относительной погрешности измерения, %: |
||||
|
±0,5 при 0,05Iном?I?Iмакс, cosφ=1; |
|||
|
±1,0 при 0,05Iном?I?Iмакс, sinφ=1; |
|||
|
δs = δQ (аналогично реактивной мощности); |
|||
|
±0,9 в установленном рабочем диапазоне напряжений от 70 до 276 В |
|||
|
±0,9 при Iном ? I ? Iмакс; |
|||
|
±0,05 в диапазоне от 47,5 до 52,5 Гц |
|||
|
(δp+δs) |
|||
|
Средний температурный коэффициент в диапазоне температур от минус 40 до плюс 60°С, %/К, при измерении: |
||||
|
±0,03 при 0,05Iном?I?Iмакс, cosφ=1; |
|||
|
±0,05 при 0,05Iном?I?Iмакс, sinφ=1; |
|||
|
Пределы допускаемой дополнительной погрешности измерения частоты, напряжения и тока в диапазоне температур от минус 40 до плюс 60°С, δtд, % |
±0,05δд(t-tн), где δд – пределы допускаемой основной погрешности измеряемой величины, t – температура рабочих условий, tн – температура нормальных условий |
|||
|
Начальный запуск |
< 1,5 с (после подачи напряжения) |
|||
|
Время установления рабочего режима |
5 секунд (после начального запуска) |
|||
|
Полная мощность, потребляемая каждой последовательной цепью, ВА |
не более 0,1 |
|||
|
Активная (полная) мощность, потребляемая цепью напряжения и питания при совместном включении, Вт (ВА) |
не более 2(4) |
|||
|
Ток потребления по цепи питания при раздельном включении цепей измерения и питания от источника постоянного тока, не более, мА |
35 В |
100 В |
230 В |
|
|
60 |
20 |
10 |
||
|
Входное сопротивление цепи измерения напряжения |
1 МОм (при раздельном питании) |
|||
|
Жидкокристаллический индикатор: |
||||
|
8 |
|||
|
0,01 |
|||
|
Скорость обмена информацией, бит/с: |
||||
|
38400, 19200, 9600, 4800, 2400, 1200, 600 |
|||
|
9600 |
|||
|
250000 |
|||
|
Помехоэмиссия |
по ГОСТ Р 51318.22-2006 для оборудования класса Б |
|||
|
Сохранность данных при отключении питания |
10 лет в выключенном состоянии при температуре 50 оС |
|||
|
Защита информации |
Два уровня доступа и аппаратная защита памяти метрологических коэффициентов |
|||
|
Самодиагностика |
Циклическая, непрерывная |
|||
|
Средняя наработка до отказа, часов |
140000 |
|||
|
Средний срок службы, лет |
30 |
|||
|
Среднее время восстановления, часов |
2 |
|||
|
Межповерочный интервал, лет |
12 |
|||
|
Рабочии условия эксплуатации: |
||||
|
от -40 до +60 |
|||
|
до 100 при 25 оС |
|||
|
от 70 до 106,7 (от 537 до 800) |
|||
|
Габаритные размеры, мм |
170x325x77 |
|||
|
Масса, кг |
не более 1,5 |
|||
Подключение электросчетчиков к сети
Подключение счетчиков электроэнергии к сети производится через измерительные трансформаторы напряжения и тока. Допускается непосредственное подключение счетчиков электроэнергии к сети по напряжению с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.
Счетчики электроэнергии имеют раздельные (изолированные) цепи напряжения измерения и питания, могут подключаться к измерительной сети по схеме с совместным и раздельным включением цепей напряжения измерения и питания.
При раздельном включении цепей измерения и питания индикаторы счетчиков электроэнергии и интерфейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в измерительной цепи.
Учет энергии
Счетчики электроэнергии ведут независимый (раздельный) учет по каждому каналу измерения тока (для электросчетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего итога прямого и обратного направления (4 канала учета).
Интерфейсы связи
Электросчетчики обеспечивают возможность программирования от внешнего компьютера через интерфейс RS-485 или оптопорт следующих параметров:
Счетчики электроэнергии обеспечивают возможность управления от внешнего компьютера через интерфейс RS-485 или оптопорт:
Счетчики электроэнергии обеспечивают возможность считывания внешним компьютером через интерфейс RS-485 или оптопорт следующих параметров и данных:
Работа со счетчиками электроэнергии через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ».
Счетчики электроэнергии c CAN-интерфейсом поддерживают обмен данными с 11 и 29 битными идентификаторами в соответствии с CAN Specification version 2.0 Part B.
Электросчетчики c CAN-интерфейсом обеспечивают чтение и изменение идентификатора объекта по CAN-интерфейсу посредством LSS протокола по стандарту DSP305.
|
Условное обозначение электросчетчика |
Число каналов измерения |
Интерфейс |
|

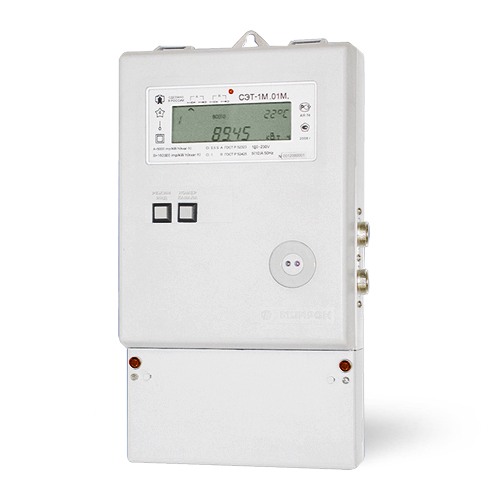

СЭТ-1М.01М |
1 |
RS-485, оптопорт |
|
СЭТ-1М.01М.01 |
2 |
RS-485, оптопорт |
|
СЭТ-1М.01М.04 |
1 |
CAN, оптопорт |
|
СЭТ-1М.01М.05 |
2 |
CAN, оптопорт |
|
СЭТ-1М.01М.06 |
1 |
RS-485, оптопорт, CAN |
|
СЭТ-1М.01М.07 |
2 |
RS-485, оптопорт, CAN |
