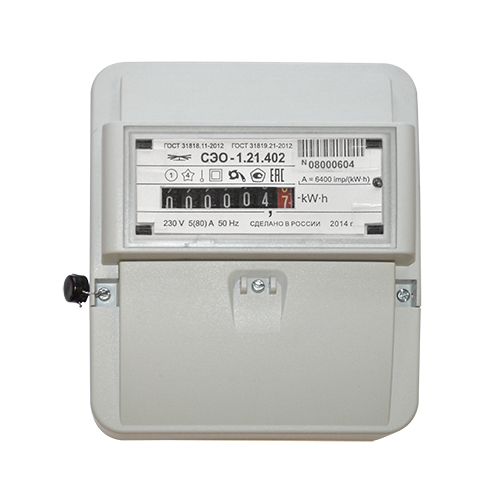

Счетчик электроэнергии СЭО-1.21

Счетчик электроэнергии СЭО-1.21 предназначен для учета активной электроэнергии прямого направления в однофазных электрических сетях переменного тока.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Наименование величины	Значение
Класс точности	1
Номинальное напряжение, В	230
Установленный рабочий диапазон напряжения, В	207 - 253
Расширенный рабочий диапазон напряжения, В	184 – 265
Предельный рабочий диапазон напряжения, В	0 - 265
Базовый (максимальный) ток, А	5 (100)
Номинальное значение частоты, Гц	50
Стартовый ток (чувствительность), А	не более 0,02
Постоянная электросчетчика, имп/кВт×ч	6400
Потребляемая мощность, В·А (Вт):
по цепи напряжения	не более 1 (5)
по цепи тока	не более 0,1
Условия эксплуатации:
диапазон рабочих температур, ˚С	от – 40 до + 60
относительная влажность при температуре 30 °С	до 90 %
атмосферное давление, кПа	от 84 до 106,7
Межповерочный интервал, лет	16
Средняя наработка счетчика на отказ, ч	не менее 220000
Средний срок службы счетчика, лет	не менее 30
Гарантийный срок (с даты выпуска электросчетчика), лет	5
Масса, кг	не более 0,37
Габаритные размеры, мм	117,5х135,5х67

Счетчик электроэнергии СЭО-1.21 изготавливается по технологии поверхностного монтажа на современном оборудовании с применением элементной базы ведущих мировых производителей. В электросчетчике обеспечивается требуемая погрешность измерения энергии при наличии в цепи нагрузки постоянной составляющей.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Электромеханическое отсчетное устройство (ОУ) отображает количество потребляемой энергии в кВт·ч с точностью до десятых долей.
- В счетчике электроэнергии применены отсчетные устройства со стопором обратного хода и защитой от электромагнитных воздействий.
- Светодиодная индикация наличия мощности в цепи нагрузки, при этом частота погасания светодиода пропорциональна уровню энергопотребления.
- В качестве устройства измерения тока используется шунт, установленный в фазной линии, либо токовый трансформатор и шунт (один в фазной, другой в нулевой линии).
- Электросчетчик оснащен гальванически развязанным от сети импульсным выходом, предназначен для контроля параметров электросчетчиков при их изготовлении и поверке.
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Счетчик электроэнергии соответствует требованиям ГОСТ 31818.11, ГОСТ 31819.21, ИЛГШ.411152.181 ТУ.
В части безопасности эксплуатации электросчетчик соответствует требованиям ГОСТ 12.2.091-2012 и ГОСТ 31818-2012 для класса защиты ІІ.
