Назначение и область применения:

• Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии.
• Ведение одного массива профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
• Ведение одного массива профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).
• Измерение параметров электрической сети.
• Измерение значения тока в нулевом проводе и небаланса токов в нулевом и фазном проводах.
• Измерение параметров качества электрической энергии (ПКЭ).

Счетчики могут применяться как средство коммерческого или технического учета электроэнергии в однофазных двухпроводных сетях переменного тока.

Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Технические особенности:

• Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт для счетчиков внутренней установки.
• Оптопорт, радиомодем и встраиваемые интерфейсные модули для счетчиков наружной установки.

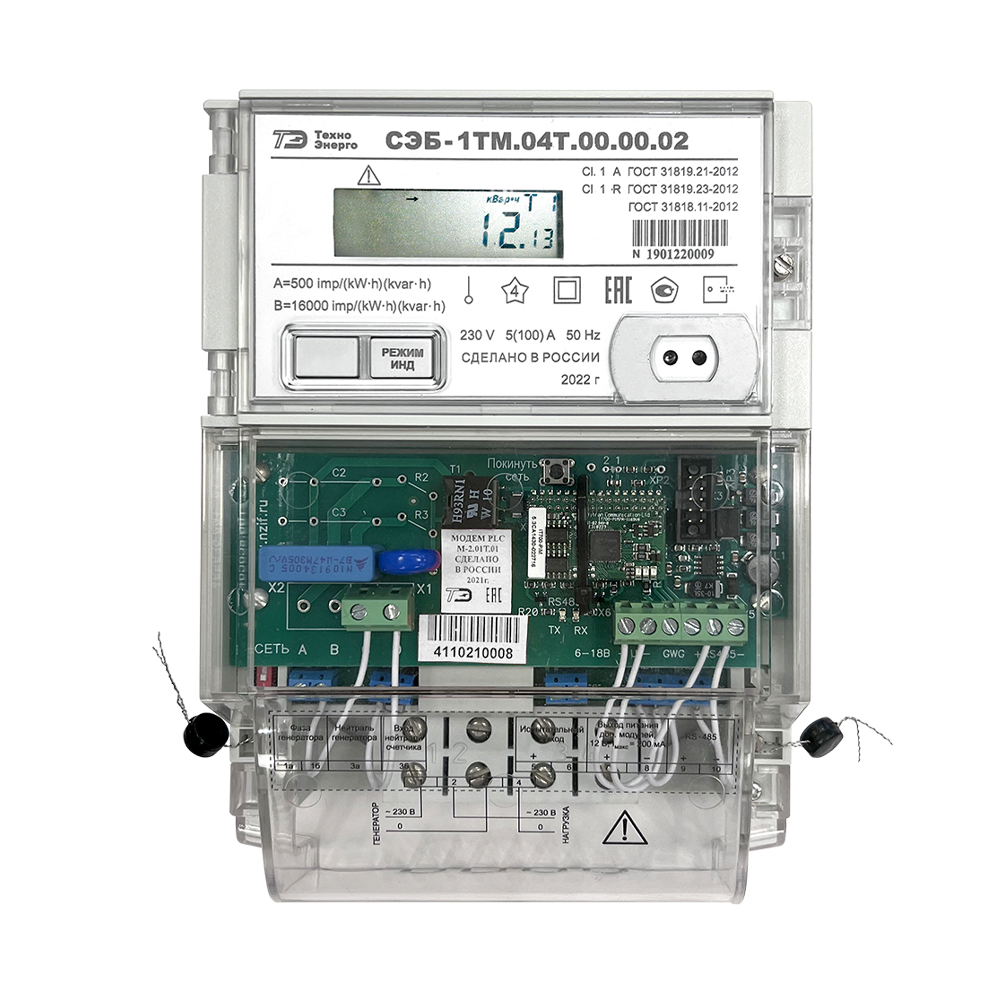

• В корпусе счетчика внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC, канальный пакетный протокол системы «Пирамида».
• Расширенный диапазон рабочих напряжений от 160 до 276 В.
• Жидкокристаллический индикатор.
• Конфигурирование для работы в однонаправленном режиме (учет по модулю).
• Один конфигурируемый изолированный испытательный выход.
• Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журналов превышения порога мощности и статусного журнала.
• Индикация факта нарушения ПКЭ.
• Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
• Формирование сигнала управления нагрузкой по различным программируемым критериям. Опционально встроенное реле с возможностью блокировки срабатывания.
• Второй датчик тока в нулевом проводе.
• Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
• Датчик воздействия магнитного поля повышенной индукции.

Функциональные возможности:

Тарификатор:

• четыре тарифа (Т1-Т4 и сумма по всем тарифам);
• четыре типа дней (будни, суббота, воскресение, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется активное тарифное расписание, расписание праздничных дней и список перенесенных дней.

Счетчики ведут архивы тарифицированной учтенной энергии (активной, реактивной энергии прямого и обратного направления):

• всего от сброса (нарастающий итог);
• за текущий год и 10 предыдущих лет;
• на начало текущего года и 10 предыдущих лет;
• за текущий месяц и 36 предыдущих месяцев;
• на начало текущего и 36 предыдущих месяцев;
• за текущие сутки и 124 предыдущих дня;
• на начало текущих суток и 124 предыдущих дня.

Массивы профилей

Счетчики ведут один массив профиля мощности нагрузки базовой структуры для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.

Счетчики ведут один расширенный массив параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 24 каналов).

Измерение параметров электрической сети
Счетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:

• активной, реактивной и полной мощности;
• коэффициентов мощности;
• напряжения;
• тока;
• частоты сети;
• текущего времени и даты;
• температуры внутри корпуса (справочный параметр).

Счетчик ведет измерения и фиксацию нарушений параметров качества электроэнергии по следующим показателям:

• отрицательное и положительное отклонение напряжения;
• отклонение частоты;
• характеристики провалов и перенапряжений.

Испытательный выход
В счетчиках функционирует один испытательный выход основного передающего устройства. Испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной);
• сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени;
• сигнала управления нагрузкой по различным программируемым критериям.

Управление нагрузкой
Счетчики позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или встроенным реле и могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период;
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме управления нагрузкой по расписанию;
• в режиме управления нагрузкой по наступлению сумерек;
• в режиме контроля максимального тока;
• по событию вскрытия счетчика (корпуса, крышки зажимов);
• по событию  воздействия магнитного поля повышенной индукции.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Журналы счетчика
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчик имеет жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых величин и одна кнопка управления режимами индикации.

Индикатор счетчика может работать в одном из трех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе текущее значение активной или реактивной учтенной энергии нарастающего итога, текущего направления, по текущему тарифу.

Интерфейсы связи
В счетчиках функционируют до трех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:

• оптический интерфейс по ГОСТ IEC 61107-2011;
• интерфейс RS-485 (кроме счетчиков наружной установки);
• опционально радиомодем (для счетчиков наружной установки);
• опционально любой интерфейс из таблицы встраиваемых интерфейсных модулей (для счетчиков наружной установки).

Счетчики через любой интерфейс связи поддерживают следующие протоколы обмена:

• ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
• СПОДЭС(DLMS/COSEM) с транспортным уровнем HDLC;
• канальный пакетный протокол системы «Пирамида».

В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Wi-Fi, RF. При этом счетчики выполняют функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.

Примечание - Оптический интерфейс присутствует во всех вариантах исполнения.

Типы встраиваемых интерфейсных модулей для счетчиков наружной установки:

ZZ – вариант исполнения интерфейсного модуля

Типы устанавливаемых дополнительных интерфейсных модулей в счетчики внутренней установки:

Примечания
ZZ – вариант исполнения интерфейсного модуля
В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:

• при питании от внутреннего источника счетчика с напряжением 12 В потребляемый ток не должен превышать 200 мА;
• при питании от внешнего источника величина напряжения изоляции цепей
  интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).

* - Максимальная скорость в сети 4G 150 Мбит/с.
** - Максимальная скорость в сети 4G 10 Мбит/с.
