Назначение и область применения:

Счетчики предназначены многотарифного учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока, ведения четырехканального массива профиля мощности нагрузки и многоканального массива профиля параметров с программируемым временем интегрирования, измерения параметров однофазной сети и параметров качества электроэнергии.

Счетчики серии СЭБ-1ТМ.03Т могут эксплуатироваться автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ).

Счетчики всех вариантов исполнения работают как четырехквадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать :

• активную энергию прямого и обратного направления как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадрантов как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадрантов как реактивную энергию обратного направления (емкостная нагрузка).

Технические особенности:

• Интерфейсы связи: оптопорт, RS-485, PLC, ZigBee (RF1), GSM, UMTS, LTE (NBIoT), Wi-Fi, Ethernet, RF2.
• Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.
• Поддержка счетчиками наружной установки протокола СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC.
• Энергонезависимая память.
• Встроенные часы реального времени.
• Независимый массив профиля параметров и базовый массив профиля мощности нагрузки.
• Встроенное реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
• Конфигурируемый испытательный выход.
• Конфигурируемый цифровой вход.
• Две энергонезависимые электронные пломбы и датчик магнитного поля.

Функциональные возможности:

Счетчики серии СЭБ-1ТМ.03Т функционально полностью соответствуют ранее выпускаемым счетчикам серии СЭБ-1ТМ.03 и имеют следующие дополнительные возможности:

• удаленный доступ через сети GSM (2G), UMTS (2G+3G) и LTE (2G+NB-IoT);
• индикация на ЖКИ факта воздействия магнитного поля повышенной индукции;
• отключение нагрузки при превышении максимального тока;
• считывание через интерфейсы связи: регистрационного номера счетчика электроэнергии в Федеральном информационном фонде по обеспечению единства измерений (Госреестре средств измерений), величины интервала между поверками и идентификатора производителя;
• в вариантах исполнений с СЭБ-1ТМ.03Т.40 по СЭБ-1ТМ.03Т.65 установлен второй датчик тока в нулевом проводе;
• счетчики наружной установки (варианты исполнения СЭБ-1ТМ.03Т.40 - СЭБ-1ТМ.03Т.65) поддерживают протокол СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC.

Тарификация и учет электроэнергии
Счетчики серии СЭБ-1ТМ.03Т ведут многотарифный учет активной и реактивной энергии прямого и обратного направлений в двухпроводных сетях переменного тока.

Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики серии СЭБ-1ТМ.03Т ведут архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 124 дней;
• на начало каждых предыдущих календарных суток глубиной до 124 дней;
• за текущий месяц и 36 предыдущих месяцев;
• на начало текущего месяца и 36 предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Профиль мощности нагрузки
Счетчики серии СЭБ-1ТМ.03Т ведут базовый четырехканальный массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направлений.

Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров
Счетчики серии СЭБ-1ТМ.03Т ведут независимый расширенный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных:

• число профилируемых параметров - до 16 (любых);
• глубина хранения четырех (любых) параметров 124 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Измерение параметров сети и показателей качества электричества
Счетчики серии СЭБ-1ТМ.03Т измеряют (со временем усреднения 1 с) мгновенные значения физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измеритель или датчик параметров:

• активной и реактивной мощности;
• полной мощности;
• напряжения сети и встроенной батареи;
• тока;
• коэффициента активной мощности;
• коэффициентов реактивной мощности;
• частоты сети;
• текущего времени и даты;
• температуры внутри счетчика электроэнергии.

Счетчики могут использоваться как измерители показателей качества электроэнергии (ПКЭ) по параметрам установившегося отклонения частоты сети согласно ГОСТ 32144-2013 и параметрам установившегося отклонения напряжения согласно ФРДС.411152.003ТУ.

Испытательный выход
В счетчиках серии СЭБ-1ТМ.03Т функционирует один изолированный испытательный выход, который может конфигурироваться для формирования:

• сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);
• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направлений);
• сигнала управления нагрузкой по программируемым критериям;
• сигналов телеуправления;
• сигнала контроля точности хода часов.

Цифровой вход
В счетчиках внутренней установки функционирует один изолированный цифровой вход, который может конфигурироваться:

• для управления режимом поверки;
• для подсчета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Управление нагрузкой
Счетчики серии СЭБ-1ТМ.03Т позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям и могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• в режиме контроля напряжения сети;
• в режиме контроля температуры счётчика;
• в режиме контроля максимального тока;
• в режиме управления нагрузкой по расписанию;
• в режиме управления нагрузкой по наступлению сумерек.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.

Независимо от разрешенных режимов, управление нагрузкой и формирование сигнала управления нагрузкой производится по интерфейсной команде оператора и по превышению максимального тока счетчика электроэнергии.

Журналы счетчика
Счетчики серии СЭБ-1ТМ.03Т ведут журналы событий, журналы показателей качества электроэнергии, журнал превышения порога мощности и статусный журнал.

Устройство индикации

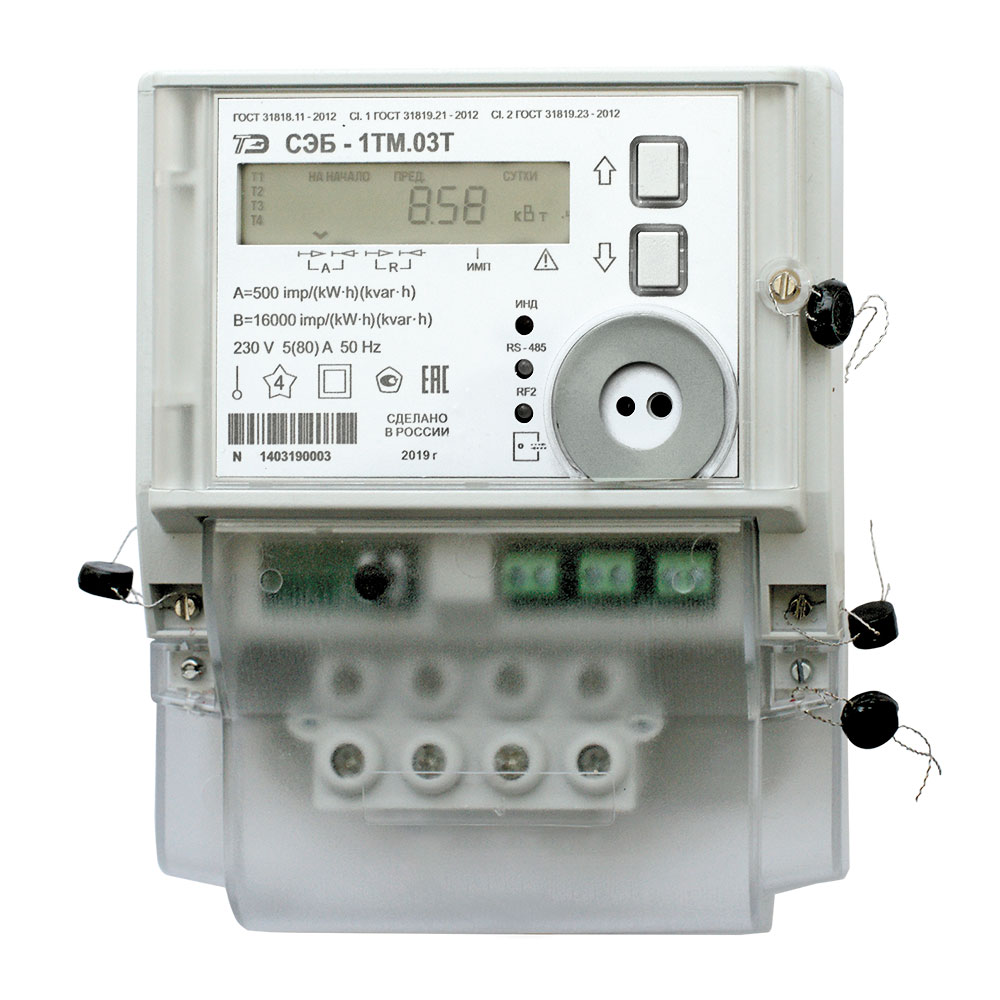

Счетчики внутренней установки имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых параметров, а также две кнопки управления режимами индикации.

Счетчики наружной установки не имеют собственного устройства индикации, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.01МТ или Т-1.01МТ/1, подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации.

Счетчики серии СЭБ-1ТМ.03Т в режиме индикации основных параметров позволяет отображать на индикаторе учтенную энергию:

• учтенную активную и реактивную энергию прямого и обратного направления по каждому тарифу и сумме тарифов;
• число импульсов от внешних датчиков по цифровому входу.

Счетчики серии СЭБ-1ТМ.03Т в режиме индикации вспомогательных параметров позволяет отображать на индикаторе измеренные мгновенные значения физических величин:

• активной, реактивной и полной мощности;
• напряжения сети и встроенной батареи;
• тока;
• коэффициентов активной и реактивной мощности;
• частоты сети;
• текущего времени и даты;
• температуры внутри счетчика;
• версии ПО счетчика и контрольную сумму метеорологический значимой части ПО.

Интерфейсы связи
Счетчики серии СЭБ-1ТМ.03Т, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011.

Счетчики серии СЭБ-1ТМ.03Т, в зависимости от варианта исполнения, имеют независимые, равноприоритетные интерфейсы связи:

• оптопорт;
• радиомодем для связи с терминалом (RF2);
• один из магистральных интерфейсов: RS-485, PLC, GSM, UMTS, LTE (NB-IoT), ZigBee (RF1), Wi-Fi, Ethernet.

Счетчики с радиомодемом для связи с терминалом (RF2), ZigBee-подобным модемом (RF1) и коммуникатором Wi-Fi работает на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 с учетом изменений №14-20-01 от 20.11.2014 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

Электронные пломбы и датчик магнитного поля
В счетчиках серии СЭБ-1ТМ.03Т установлены две энергонезависимые электронные пломбы:

• крышки счетчика;
• клеммной крышки.

Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В электросчетчиках серии СЭБ-1ТМ.03Т установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.

Примечания

Счетчики всех вариантов исполнения имеют оптический интерфейс по ГОСТ IEC 61107-2011 и нечувствительны к постоянной составляющей в цепи переменного тока.
Цифровой вход имеют только счетчики внутренней установки

Счетчики наружной установки имеют расщепленную архитектуру, и состоят из двух блоков:

• блока счетчика, выполненного по группе IP55 без индикатора, устанавливаемого снаружи помещения (на фасаде здания или на опоре линии электропередачи);
• удаленного терминала, устанавливаемого внутри помещения, выполняющего функцию удаленного устройства индикации и управления счетчика.
