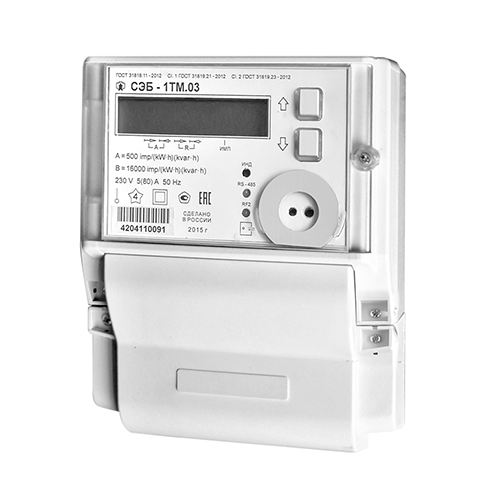

Счетчик электроэнергии СЭБ-1ТМ.03
Счетчик электроэнергии многофункциональный СЭБ-1ТМ.03 предназначен для многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направлений в однофазных двухпроводных сетях переменного тока.
  • Характеристики
  • Особенности
  • Модификации
  • Документация

  • Технические характеристики:

    Наименование параметров

    Значение

    Класс точности при измерении в прямом и обратном направлении:
    • активной энергии

    1
    • реактивной энергии

    2

    Номинальное напряжение, В

    220 (230)

    Установленный диапазон рабочих напряжений, В

    от 160 до 265

    Предельный диапазон напряжений, В

    от 0 до 440

    Базовый (максимальный) ток, А

    5 (80)

    Номинальная частота сети, Гц

    50

    Диапазон частоты сети, Гц

    от 47,5 до 52,5

    Пределы допускаемой основной погрешности измерения, %:
    • активной мощности (прямого и обратного
         направления), ?p

    ±1,0 при 0,1Iб? I ? Iмакс, cos?=1
    ±1,5 при 0,05Iб ? I < 0,1Iб, сos?=1
    ±1,0 при 0,2Iб ? I ? Iмакс, сos?=0,5
    ±1,5 при 0,1Iб? I < 0,2Iб, сos?=0,5
    ±3,5 при 0,2Iб? I < Iмакс, сos?=0,25
    • реактивной мощности (прямого и обратного
         направления при активной, индуктивной
         и емкостной нагрузках), ?Q

    ±2,0 при 0,1Iб ? I ? Iмакс, sin?=1
    ±2,0 при 0,2Iб ? I ? Iмакс, sin?=0,5
    ±2,5 при 0,05Iб ? I < 0,1Iб, sin?=1
    ±2,5 при 0,1Iб? I < 0,2Iб, sin?=0,5
    ±2,5 при 0,2Iб? I ? Iмакс sin?=0,25
    • полной мощности, ?s

    ?s = ?Q (аналогично реактивной мощности)
    • коэффициента активной мощности, ?kp

    ?p+?s
    • напряжения сети и его усредненного значения, ?u

    ±0,9
    • тока, ?i

    ±0,9  при Iб?I?Iмакс;
    ?i = ±[0,9+0,1(Iб/Ix-1)] при 0,05Iб? I < Iб
    • частоты сети и ее усредненного значения, ?f

    ±0,05 в диапазоне от 47,5 до 52,5 Гц

    Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, c/сутки

    ±0,5

    Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
    • во включенном состоянии в диапазоне
         температур от -40 до +70 °С, менее

    ±0,1
    • в выключенном состоянии в диапазоне
         температур от -40 до +70 °С, менее

    ±0,22

    Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (ВА)

    2 (10)

    Полная мощность, потребляемая последовательной цепью, не более, ВА

    0,1

    Число индицируемых разрядов жидкокристаллического индикатора удаленного терминала

    8

    Передаточное число, имп/(кВт·ч):
    • в основном режиме (А)

    500
    • в режиме поверки (В)

    16000

    Скорость обмена информацией, бит/сек:
    • по интерфейсу RS-485

    9600, 4800, 2400, 1200, 600, 300
    • по оптопорту

    9600 (фиксированная)
    • по PLC-модему

    2400
    • по радиомодему

    9600

    Сохранность данных при прерываниях питания, лет:
    • постоянной информации, более

    40
    • внутренних часов, не менее

    10 (питание от литиевой батареи)

    Защита информации

    три уровня доступа и аппаратная защита памяти метрологических коэффициентов

    Самодиагностика

    циклическая, непрерывная

    Диапазон рабочих температур,°С:
    • электросчетчиков внутренней установки

    от -40 до +55
    • электросчетчиков наружной установки

    от -40 до +70

    Межповерочный интервал, лет

    12

    Гарантийный срок эксплуатации, месяцев

    36

    Средняя наработка до отказа, ч

    219000

    Средний срок службы, лет

    30

    Масса, кг:
    • электросчетчиков внутренней установки

    0,7
    • электросчетчиков наружной установки

    0,85

  • Технические особенности:

    • Два вида архитектуры:
    • классическая (моноблочная)
    • для условий эксплуатации внутри помещений
    • расщепленная
    • блок счетчика в корпусе для наружной установки (степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254);
    • удаленный терминал в корпусе для установки на DIN-рейку (связь между блоком счетчика и терминалом осуществляется посредством радиоинтерфейса 868 МГц).
    • Энергонезависимая память.
    • Встроенные часы реального времени.
    • Два независимых профиля параметров.
    • Встроенное реле для управления нагрузкой по различным программируемым критериям.
    • Формирование сигнала управления нагрузкой на испытательном выходе (программируемая стратегия отключения).
    • Интерфейсы связи: RS-485, оптопорт, PLC, Ethernet, RF, сеть GSM и Wi-Fi.
    • Поддержка ModBus-подобного, СЭТ-4ТМ.02 – совместимого протокола обмена.
    • Конфигурируемый испытательный выход.
    • Конфигурируемый цифровой вход.

    Функциональные возможности:

    Тарификация и учет электроэнергии

    Счетчик ведет многотарифный учет активной и реактивной энергии в четырех тарифных зонах (Т1-Т4) по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах.

    Сезоном является календарный месяц года, начинающийся с первого числа.
    Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.

    Тарификатор счетчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как будний день).

    Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:

    • всего от сброса (нарастающий итог);
    • за текущие и предыдущие сутки;
    • на начало текущих и предыдущих суток;
    • за каждые предыдущие календарные сутки глубиной до 124 дней;
    • на начало каждых предыдущих календарных суток глубиной до 124 дней;
    • за текущий месяц и 36 предыдущих месяцев;
    • на начало текущего месяца и 36 предыдущих месяцев;
    • за текущий и предыдущий год;
    • на начало текущего и предыдущего  года.

    Интерфейсы связи

    Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчиков и доступны в следующих комбинациях:

    • интерфейс RS-485 и оптопорт;
    • интерфейс RS-485, оптопорт и радиомодем терминала;
    • PLC-модем  и оптопорт;
    • PLC-модем, оптопорт и радиомодем терминала;
    • ZigBee-подобный радиомодем и оптопорт;
    • ZigBee-подобный  радиомодем, оптопорт и радиомодем терминала;
    • коммуникатор GSM, оптопорт и радиомодем терминала;
    • коммуникатор GSM, оптопорт;
    • WiFi-модем, оптопорт и радиомодем терминала;
    • WiFi-модем, оптопорт;
    • оптопорт и радиомодем терминала.

    Все интерфейсы связи независимые и равноприоритетные.
    В качестве сетевых магистральных интерфейсов применяются интерфейсы RS-485, PLC, RF (ZigBee-подобный), GSM/GPRS и Wi-Fi.
    Счётчики с радиомодемом для связи с терминалом и ZigBee-подобным радиомодемом работают на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

  •

    Условное обозначение варианта
    исполнения
    счётчика



    Реле управления нагрузкой



    RS-485

    Встроенные модемы



    PLC



    ZigBee подобный



    GSM/GPRS



    Wi-Fi



    Ethernet



    RF

    Счётчики для установки внутри помещения

    СЭБ-1ТМ.03.00

    есть

    есть

    -

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.01

    -

    есть

    -

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.02

    есть

    есть

    -

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.03

    -

    есть

    -

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.04

    есть

    -

    есть

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.05

    -

    -

    есть

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.06

    есть

    -

    есть

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.07

    -

    -

    есть

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.08

    есть

    -

    -

    есть

    -

    -

    -

    есть

    СЭБ-1ТМ.03.09

    -

    -

    -

    есть

    -

    -

    -

    есть

    СЭБ-1ТМ.03.10

    есть

    -

    -

    есть

    -

    -

    -

    -

    СЭБ-1ТМ.03.11

    -

    -

    -

    есть

    -

    -

    -

    -

    СЭБ-1ТМ.03.12

    есть

    -

    -

    -

    есть

    -

    -

    есть

    СЭБ-1ТМ.03.13

    -

    -

    -

    -

    есть

    -

    -

    есть

    СЭБ-1ТМ.03.14

    есть

    -

    -

    -

    есть

    -

    -

    -

    СЭБ-1ТМ.03.15

    -

    -

    -

    -

    есть

    -

    -

    -

    СЭБ-1ТМ.03.16

    есть

    -

    -

    -

    -

    есть

    -

    есть

    СЭБ-1ТМ.03.17

    -

    -

    -

    -

    -

    есть

    -

    есть

    СЭБ-1ТМ.03.18

    есть

    -

    -

    -

    -

    есть

    -

    -

    СЭБ-1ТМ.03.19

    -

    -

    -

    -

    -

    есть

    -

    -

    СЭБ-1ТМ.03.20

    есть

    -

    -

    -

    -

    -

    есть

    есть

    СЭБ-1ТМ.03.21



    -

    -

    -

    -

    -

    есть

    есть

    СЭБ-1ТМ.03.22

    есть

    -

    -

    -

    -

    -

    есть

    -

    СЭБ-1ТМ.03.23

    -

    -

    -

    -

    -

    -

    есть

    -

    СЭБ-1ТМ.03.24

    есть

    -

    -

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.25

    -

    -

    -

    -

    -

    -

    -

    -

    Счётчики наружной установки с расщепленной архитектурой

    СЭБ-1ТМ.03.40

    есть

    -

    -

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.41

    -

    -

    -

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.42

    есть

    -

    есть

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.43

    -

    -

    есть

    -

    -

    -

    -

    есть

    СЭБ-1ТМ.03.44

    есть

    -

    есть

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.45

    -

    -

    есть

    -

    -

    -

    -

    -

    СЭБ-1ТМ.03.46

    есть

    -

    -

    есть

    -

    -

    -

    есть

    СЭБ-1ТМ.03.47

    -

    -

    -

    есть

    -

    -

    -

    есть

    СЭБ-1ТМ.03.48

    есть

    -

    -

    есть

    -

    -

    -

    -

    СЭБ-1ТМ.03.49

    -

    -

    -

    есть

    -

    -

    -

    -

    СЭБ-1ТМ.03.50

    есть

    -

    -

    -

    есть

    -

    -

    есть

    СЭБ-1ТМ.03.51

    -

    -

    -

    -

    есть

    -

    -

    есть

    СЭБ-1ТМ.03.52

    есть

    -

    -

    -

    есть

    -

    -

    -

    СЭБ-1ТМ.03.53

    -

    -

    -

    -

    есть

    -

    -

    -

    СЭБ-1ТМ.03.54

    есть

    -

    -

    -

    -

    есть

    -

    есть

    СЭБ-1ТМ.03.55

    -

    -

    -

    -

    -

    есть

    -

    есть

    СЭБ-1ТМ.03.56

    есть

    -

    -

    -

    -

    есть

    -

    -

    СЭБ-1ТМ.03.57

    -

    -

    -

    -

    -

    есть

    -

    -

    Примечание
    - счётчики всех вариантов исполнения имеют оптический интерфейс (оптопорт);
    - цифровой вход имеют только счётчики для установки внутри помещения.
