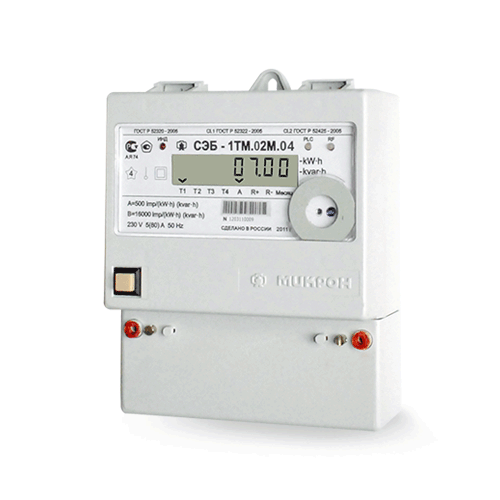

Счетчик электроэнергии СЭБ-1ТМ.02М

Счетчик электроэнергии СЭБ-1ТМ.02М предназначен для многотарифного коммерческого или технического учета активной энергии независимо от направления (учет по модулю) и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Наименование параметров	Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии	1
реактивной энергии	2
Номинальное напряжение, В	220 (230)
Установленный диапазон рабочих напряжений, В	от 160 до 265
Предельный диапазон напряжений, В	от 0 до 440
Базовый (максимальный) ток, А	5 (80)
Номинальная частота сети, Гц	50
Диапазон частоты сети, Гц	от 47,5 до 52,5
Пределы допускаемой основной погрешности измерения, %:
активной мощности (прямого и обратного направления), ?p	±1,0 при 0,1Iб? I ? Iмакс, cos?=1 ±1,5 при 0,05Iб ? I < 0,1Iб, сos?=1 ±1,0 при 0,2Iб ? I ? Iмакс, сos?=0,5 ±1,5 при 0,1Iб? I < 0,2Iб, сos?=0,5 ±3,5 при 0,2Iб? I < Iмакс, сos?=0,25
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), ?Q	±2,0 при 0,1Iб ? I ? Iмакс, sin?=1 ±2,0 при 0,2Iб ? I ? Iмакс, sin?=0,5 ±2,5 при 0,05Iб ? I < 0,1Iб, sin?=1 ±2,5 при 0,1Iб? I < 0,2Iб, sin?=0,5 ±2,5 при 0,2Iб? I ? Iмакс sin?=0,25
полной мощности, ?s	?s = ?Q (аналогично реактивной мощности)
коэффициента активной мощности, ?kp	?p+?s
напряжения сети и его усредненного значения, ?u	±0,9
тока, ?i	±0,9 при Iб?I?Iмакс; ?i = ±[0,9+0,1(Iб/Ix-1)] при 0,05Iб? I < Iб
частоты сети и ее усредненного значения, ?f	±0,05 в диапазоне от 47,5 до 52,5 Гц
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, c/сутки	±0,5
Изменение точности хода часов в диапазоне рабочих температур, c/°С /сутки:
во включенном состоянии в диапазоне температур от -40 до +70 °С, менее	±0,1
в выключенном состоянии в диапазоне температур от -40 до +70 °С, менее	±0,22
Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (ВА)	2 (10)
Полная мощность, потребляемая последовательной цепью, не более, ВА	0,1
Число индицируемых разрядов жидкокристаллического индикатора удаленного терминала	8
Передаточное число, имп/(кВт·ч):
в основном режиме (А)	500
в режиме поверки (В)	16000
Скорость обмена информацией, бит/сек:
по интерфейсу RS-485	9600, 4800, 2400, 1200, 600, 300
по оптопорту	9600 (фиксированная)
по PLC-модему	2400
по радиомодему	9600
Сохранность данных при прерываниях питания, лет:
постоянной информации, более	40
внутренних часов, не менее	10 (питание от литиевой батареи)
Защита информации	три уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Диапазон рабочих температур,°С:
электросчетчиков внутренней установки	от -40 до +55
электросчетчиков наружной установки	от -40 до +70
Межповерочный интервал, лет	12
Гарантийный срок эксплуатации, месяцев	36
Средняя наработка до отказа, ч	165000
Средний срок службы, лет	30
Масса, кг:
электросчетчиков внутренней установки	0,7
электросчетчиков наружной установки	0,85

Технические особенности:
- Энергонезависимая память.
- Встроенные часы реального времени.
- Функция управления нагрузкой (программируемая стратегия отключения).
- Профиль параметров: активной мощности, напряжения, тока и температуры.
- Интерфейсы связи: RS-485, оптопорт, PLC, радиоинтерфейс.
- Поддерживает ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол обмена.
- Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).
- Программируемый импульсный выход.
- Варианты исполнения электросчетчика с расщепленной архитектурой (-.08-.11) состоят из двух блоков:
  - блок счетчика в корпусе для наружной установки, имеющий степень защиты от проникновения пыли и воды IP55 по ГОСТ 14254;
  - удаленный терминал в корпусе для установки на DIN-рейку.
- Связь между электросчетчиком и удаленным терминалом осуществляется посредством радиоинтерфейса.
- Удаленный радиодоступ к электросчетчику может осуществляется также посредством модема ISM М-4.02.
Функциональные возможности:

Тарификация и учет электроэнергии

Электросчетчик ведет многотарифный учет активной и реактивной энергии в четырех тарифных зонах (Т1-Т4) по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах. Сезоном является календарный месяц года, начинающийся с первого числа.

Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.

Тарификатор электросчетчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания (например, рабочая суббота, которая должна тарифицироваться как будний день).

Счетчик ведет архивы тарифицированной учтенной электроэнергии и нетарифицированный учет числа импульсов, поступающих от внешнего датчика по цифровому входу:
- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Электросчетчик может конфигурироваться для однонаправленного режима учета реактивной энергии и учитывать:
- активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
- реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
- реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).
Цифровой вход

В электросчетчике функционирует один изолированный цифровой вход, который может конфигурироваться:
- для управления режимом поверки;
- для подсчета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Журналы счетчика

Счетчик ведет журналы событий, журналы показателей качества электроэнергии, журнал превышения порога мощности и статусный журнал.

Интерфейсы связи

В зависимости от варианта исполнения электросчетчик имеет два независимых равноприоритетных интерфейса связи:
- RS-485 и радиомодем или оптопорт;
- RS-485 и оптопорт;
- PLC-модем и радиомодем или оптопорт;
- PLC-модем и оптопорт.

Условное обозначение варианта исполнения электросчетчика	Реле управления нагрузкой	Интерфейс RS-485	PLC-модем	Радиомодем	Цифровой вход
Счетчики электроэнергии для установки внутри помещения
СЭБ-1ТМ.02М	есть	есть	нет	есть	есть
СЭБ-1ТМ.02М.01	нет	есть	нет	есть	есть
СЭБ-1ТМ.02М.02	есть	есть	нет	нет	есть
СЭБ-1ТМ.02М.03	нет	есть	нет	нет	есть
СЭБ-1ТМ.02М.04	есть	нет	есть	есть	есть
СЭБ-1ТМ.02М.05	нет	нет	есть	есть	есть
СЭБ-1ТМ.02М.06	есть	нет	есть	нет	есть
СЭБ-1ТМ.02М.07	нет	нет	есть	нет	есть
Счетчики электроэнергии наружной установки с расщепленной архитектурой
СЭБ-1ТМ.02М.08	есть	нет	есть	есть	нет
СЭБ-1ТМ.02М.09	нет	нет	есть	есть	нет
СЭБ-1ТМ.02М.10	есть	нет	есть	нет	нет
СЭБ-1ТМ.02М.11	нет	нет	есть	нет	нет
Примечание: Счетчики электроэнергии всех вариантов исполнения имеют оптический интерфейс (оптопорт) по ГОСТ Р МЭК61107-2001 и нечувствительны к постоянной составляющей в цепи переменного тока.
