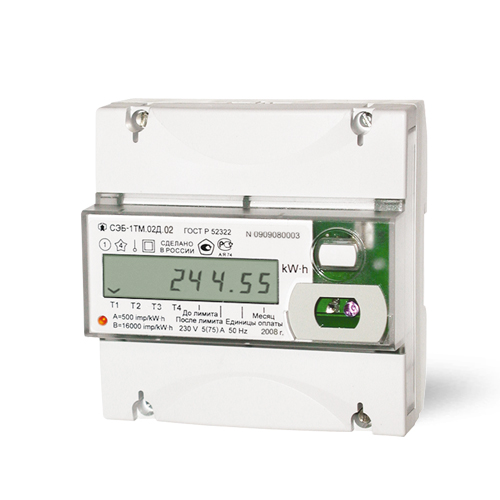

Счетчик электроэнергии СЭБ-1ТМ.02Д

Счетчики электроэнергии СЭБ-1ТМ.02Д предназначены для многотарифного коммерческого или технического учета активной электроэнергии независимо от направления (учет по модулю) в однофазных двухпроводных сетях переменного тока.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Наименование параметров	Значение
Базовый (максимальный) ток, А	5(75)
Ток чувствительности, мА	20
Номинальное напряжение, В	230 (220)
Установленный диапазон рабочих напряжений, В	от 160 до 265
Номинальная частота сети, Гц	50
Диапазон частоты сети, Гц	от 47,5 до 52,5
Класс точности	1
Пределы допускаемой основной погрешности измерения, %:
напряжения сети и его усредненного значения	в рабочем диапазоне напряжений;
тока	± 0,9 при Iб≤ I ≤ Imax; при 0,05 Iб≤ I ≤ Iб
частоты сети и ее усредненного значения	± 0,05 в диапазоне от 47,5 до 52,5 Гц
Активная (полная) мощность, потребляемая параллельной цепью напряжения, не более, Вт (В·А)
для счетчиков с интефейсом RS-485	1,4 (3,0)
для счетчиков с PLC-модемом	2,0 (10) при времени усреднения 30 минут и непрерывной передачи PLC-модема
Полная мощность, потребляемая последовательной цепью, не более, В·А	0,1
Число индицируемых разрядов жидкокристаллического индикатора	8
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сутки	± 0,5
Изменение точности хода в диапазоне рабочих температур, c/ °С /сутки:
во включенном состоянии в диапазоне температур от минус 40 до плюс 55 °С, менее	± 0,1
в выключенном состоянии в диапазоне температур от минус 10 до плюс 70 °С, менее	± 0,22
Передаточное число, имп/(кВт·ч) :
в основном режиме (А)	500
в режиме поверки (В)	16000
Скорость обмена информацией, бит/с
по интерфейсу RS-485	9600, 4800, 2400, 1200, 600, 300
по оптопорту	9600
через PLC-модем	2500
Защита информации	два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	циклическая, непрерывная
Рабочие условия эксплуатации электросчетчика:
температура окружающего воздуха, °С	от минус 40 до плюс 55;
относительная влажность, %	до 90 при 30 °С;
давление, кПа (мм. рт. ст.)	от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	16
Гарантийный срок эксплуатации, мес.	36
Сохранность данных при прерывании питания, лет
постоянной информации	40
внутренних часов, не менее	10 (питание от литиевой батареи)
Средняя наработка до отказа, час	140000
Средний срок службы, лет	30
Масса электросчетчика, кг	0,56
Габаритные размеры счетчика электроэнергии	108х113х66,5 мм

Технические особенности:
- Цифровая обработка сигналов.
- Энергонезависимая память.
- Встроенные часы реального времени.
- Раздельный учет электроэнергии до и после программируемого лимита в каждой тарифной зоне.
- Функция управления нагрузкой (программируемая стратегия отключения).
- Профиль активной мощности, напряжения тока и температуры.
- Интерфейсы связи: независимые, равноприоритетные RS-485 и оптопорт.
- Поддерживает ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена.
- Счетчик с PLC-модемом обеспечивает передачу данных по низковольтным электрическим сетям общего назначения и соответствует требованиям ГОСТ Р 51317.3.8-99 (МЭК 6100-3-8-97) с поддержкой стека протоколов Y-NET фирмы Yitran, позволяющего организовывать сеть передачи данных древовидной структуры с автоматической адресацией, маршрутизацией и автоматической оптимизацией маршрутов.
- Повышенная надежность (отсутствие алюминиевых электролитических конденсаторов).
- Программируемый импульсный выход.
- Корпус – вариант исполнения, предназначенный для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).
Функциональные возможности:

Тарификация и учет энергии

Электросчетчики ведут многотарифный учет активной энергии в четырех тарифных зонах (Т1-Т4), по четырем типам дней (будни, суббота, воскресенье, праздник) в двенадцати сезонах.

Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала.

Тарификатор электросчетчиков использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Электросчетчики ведут архивы тарифицированной учтенной энергии:
- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
В каждой тарифной зоне ведется раздельный учет энергии до и после программируемого лимита, учет суммарной энергии до и после программируемого лимита (например, социальный лимит).

Профиль параметров

Счетчики электроэнергии опционально ведут четырехканальный массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления, напряжения сети, тока нагрузки и температуры внутри электросчетчика.

Глубина хранения массива профиля со временем интегрирования 30 минут составляет 113 суток.

Управление нагрузкой

Счетчики электроэнергии формируют сигналы управления нагрузкой по различным программируемым критериям и позволяют производить отключение/включение нагрузки посредством внешнего коммутирующего устройства.

Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:
- в режиме предоплаты;
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме контроля напряжения сети;
- в режиме контроля температуры электросчетчика;
- в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях в зависимости от конфигурации электросчетчиков.

Условное обозначение	Профиль параметров	Интерфейс RS-485	PLC модем
СЭБ-1ТМ.02Д.02	есть	есть	нет
СЭБ-1ТМ.02Д.03	нет	есть	нет
СЭБ-1ТМ.02Д.06	есть	нет	есть
СЭБ-1ТМ.02Д.07	нет	нет	есть
