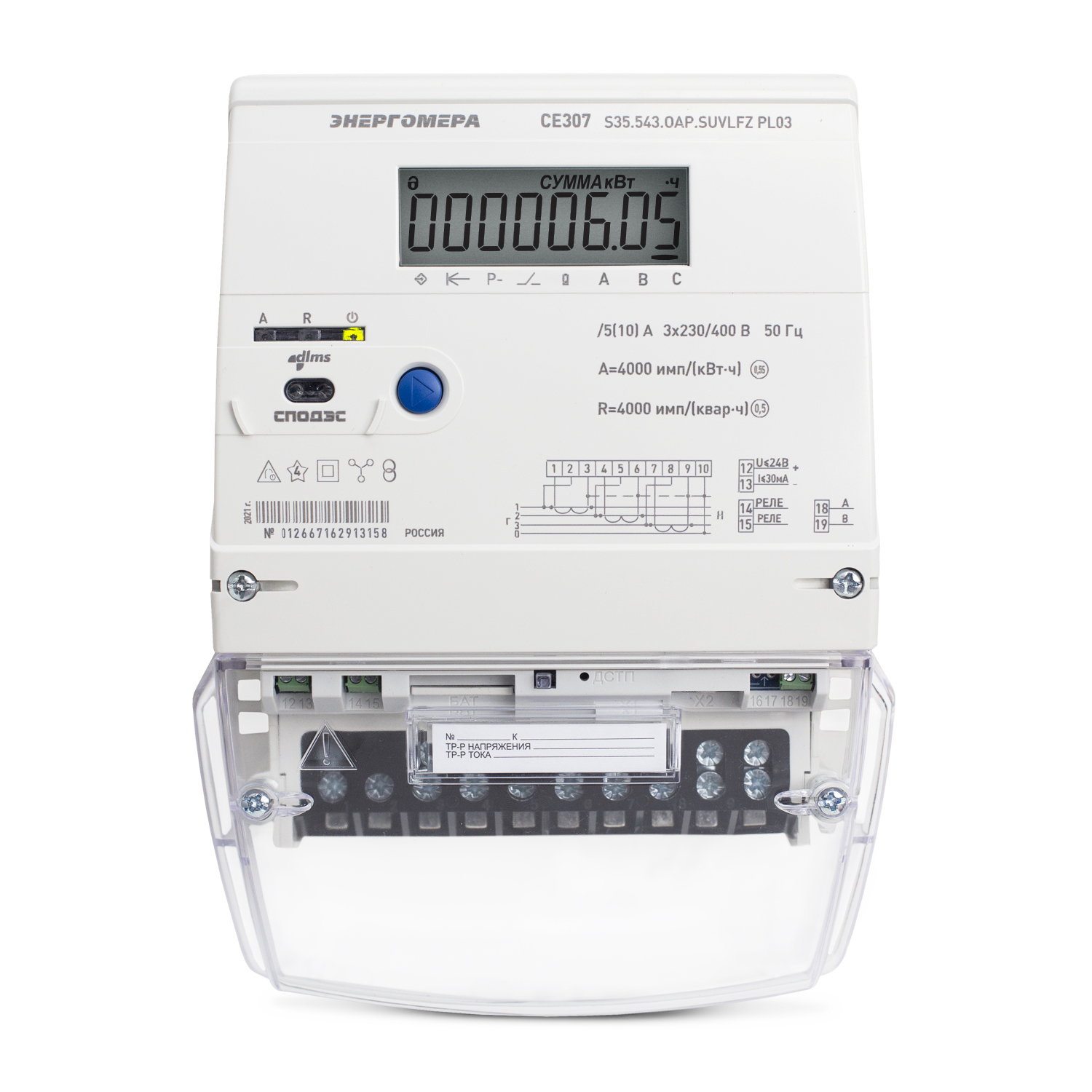

Счетчик электроэнергии СE307-S35

Счетчик электроэнергии трехфазный многофункциональный трансформаторного или непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	0,5S/0,5; 1/1
Номинальное напряжение, В	3x230/400
Базовый (максимальный) ток, А	5 (10); 5 (80)
Стартовый ток (чувствительность), мА	5; 10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Диапазон рабочих температур, °С	от минус 45 до плюс 75
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	128
Габаритные размеры (ВхШхГ), не более, мм	235 x 172,3 x 85
Масса, не более, кг	3

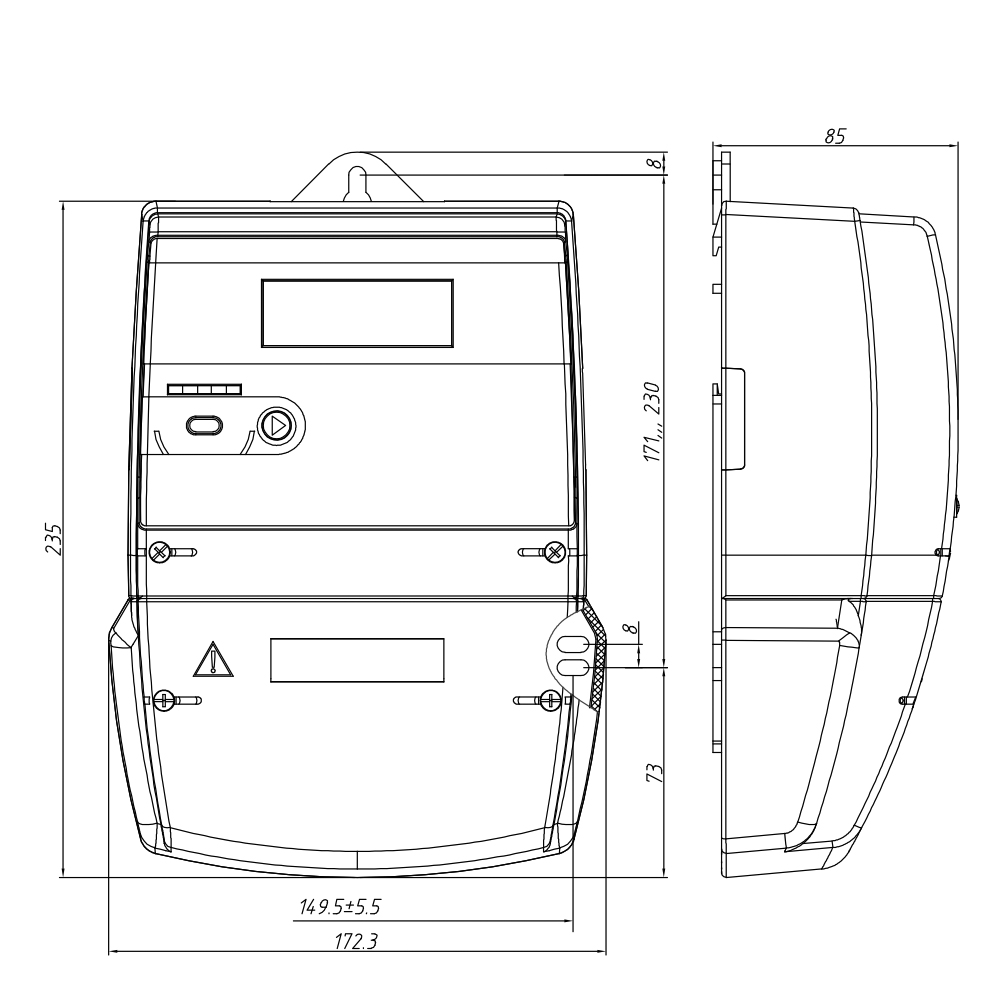

Габаритные размеры:

Характеристики надежности:
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.
Функциональные возможности:
- Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet, RS485+PLC G3, 2xRS485, RS485+GSM/GPRS, RS485+Ethernet.
- Измерение показателей качества электроэнергии по классу «S»:
  - положительное и отрицательное отклонение напряжения;
  - отклонение частоты сети;
  - длительность и глубина провала напряжения;
  - длительность и максимальное значение перенапряжения;
  - перерывы электроснабжения.
- Измерение параметров сети:
  - частоты напряжения;
  - фазных токов;
  - фазных напряжений;
  - междуфазных (линейных) напряжений;
  - углов между током и напряжением по фазам;
  - коэффициентов мощности по фазам и суммарно;
  - активной мощности по фазам и суммарно;
  - реактивной мощности по фазам и суммарно;
  - полной мощности по фазам и суммарно.
- Возможность измерения с применением коэффициентов трансформации.
- Измерение тока в нулевом проводе.
- Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
- Контроль наличия внешнего переменного и постоянного магнитного поля.
- Дополнительный интерфейс RS485 для полукосвенного включения.
- Защита информации.
- Защита от несанкционированного доступа.
- Фиксирование несанкционированного доступа к прибору.
- Объем журнала событий превышает 500 записей.
- Журналы событий.
- Самодиагностика.
- Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
- Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
- Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
- Отображение на ЖКИ.
- Даты и времени.
- Потребленной энергии суммарно и по тарифам.
- Активной и реактивной мощности, напряжения, тока и частоты.
- Энергии на конец последнего расчетного периода суммарно и по тарифам.
- Режима приема и отдачи электрической энергии.
- Факта нарушения индивидуальных ПКЭ.
- Небаланса токов в фазном и нулевом проводе.
- Вскрытие электронных пломб.
- Факт события воздействия магнитом.
- Индикатор функционирования.
- Корректировка даты, времени, часового пояса.
- Изменение тарифного расписания.
- Изменение состава и последовательности вывода индикации на ЖКИ.
- программирование параметров фиксации индивидуальных ПКЭ.
- Изменение даты расчетного периода.
- Изменение паролей доступа и ключей шифрования.
- Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.
Нормативно-правовое обеспечение:
- ГОСТ 31818.11-2012.
- ГОСТ 31819.21-2012.
- ГОСТ 31818.23-2012.
- ГОСТ 32144-2013.
- ГОСТ 30804.4.30-2013.
- ГОСТ Р 58940-2020.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза.
