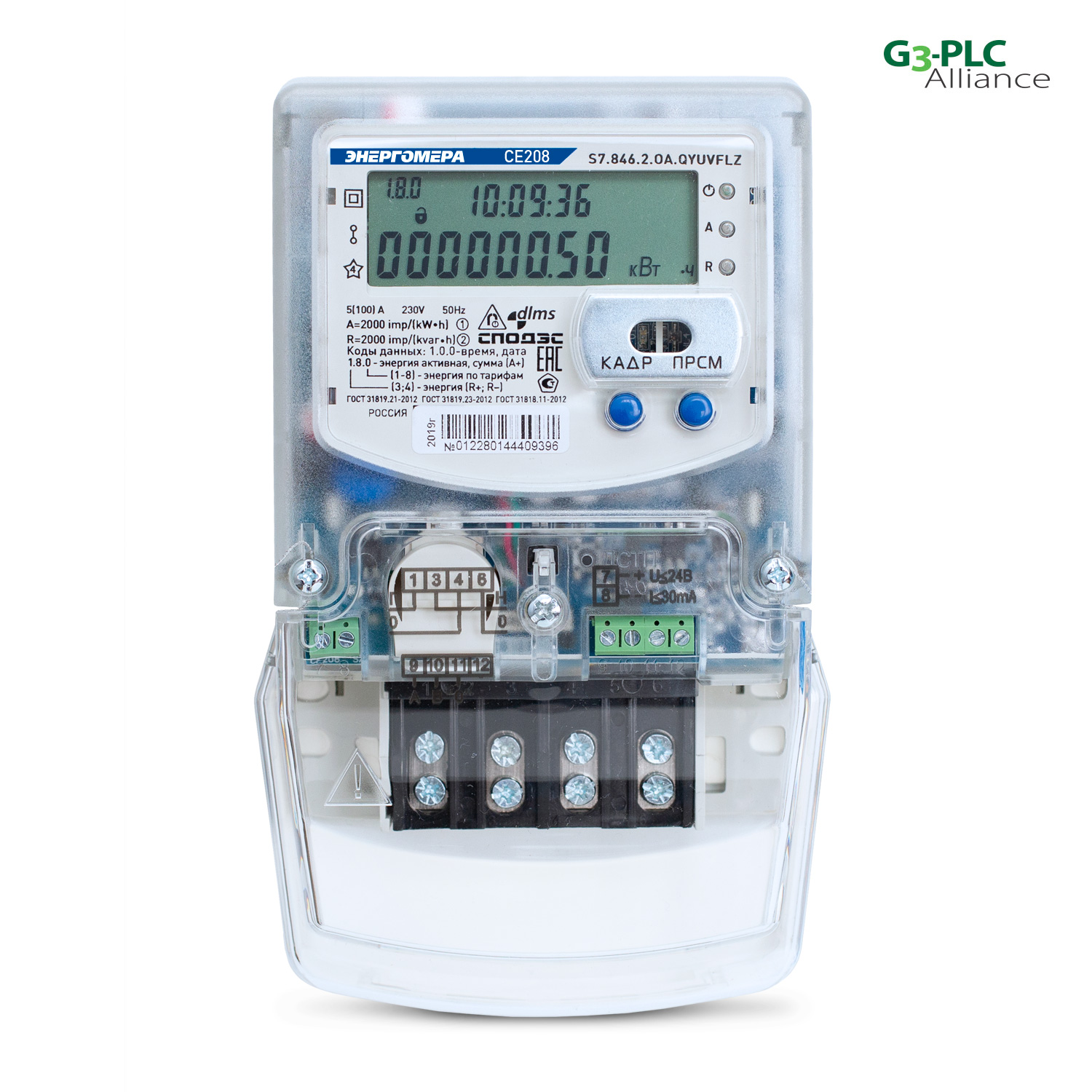

Счетчик электроэнергии СE208-S7 СПОДЭС/DLMS

Однофазный многофункциональный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (100)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	8
Время усреднения профилей нагрузки, мин	1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	256
Датчик тока	Шунт
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур для измерительного блока, °С	от минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм	200 x 122 x 73
Масса, не более, кг	1

Габаритные размеры:

Характеристики надежности
- Средняя наработка на отказ - 220000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 5 лет с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Функциональные возможности
- Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS.
- Измерение показателей качества электроэнергии по классу «S»:
  - положительное и отрицательное отклонение напряжения;
  - отклонение частоты сети;
  - длительность и глубина провала напряжения;
  - длительность и максимальное значение перенапряжения;
  - перерывы электроснабжения.
- Измерение параметров сети:
  - частоты напряжения;
  - токов;
  - напряжений;
  - углов между током и напряжением;
  - коэффициентов мощности;
  - активной мощности;
  - реактивной мощности;
  - полной мощности.
- Защита информации.
- Защита от несанкционированного вскрытия (электронные пломбы).
- Датчик магнитного поля.
- Журналы событий.
- Ведение 60 типов событий в двух журналах с учетом времени нарушений, в том числе:
- Журнал событий счетчика (34 события, 400 записей);
- Журнал изменения настроек (26 событий, 280 записей).
- Ведение ретроспективы учета:
  - Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
  - Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
  - Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
  - Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
- Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
- Анализ качества электроэнергии.
- Контроль потребляемой активной мощности.
- Контроль потребляемой «мгновенной мощности».
- Контроль потребления активной энергии.
- Контроль напряжения питающей сети.
- Контроль частоты сети.
- Реле сигнализации.
- Телеметрические выходы с возможностью использования их в качестве «реле».
- Звуковой сигнал.
- Сигнализация по интерфейсу.
- Самодиагностика.
- Механизм гибкой настройки реакции на события, возникающие в счетчике.
- Отображение информации на ЖКИ сопровождаемое кодами OBIS.
- Управление нагрузкой потребителя по заданному расписанию.
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012
- ГОСТ 31819.21-2012
- ГОСТ 31818.23-2012
- ГОСТ 32144-2013
- ГОСТ 30804.4.30-2013
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза (маркирован единым знаком обращения продукции на рынке ТС).

Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OA.QYUVFLZ SPDS:

Артикул счетчика: 101002008012280

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	C4
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (100)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
A	PLC
Дополнительные функции:
Q	Реле управления нагрузкой
U	Параметры качества электрической сети
Y	Два направления учета
V	Электронная пломба корпуса и крышки клеммной колодки
F	Датчик магнитного поля
L	Подсветка индикатора
Z	Расширенный набор параметров
SPDS	Протокол связи

Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OG.QYUVFLZ GS01 SPDS:

Артикул счетчика: 10100200812282

Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	C4
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (100)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
G	GSM / GPRS
Дополнительные функции:
Q	Реле управления нагрузкой
U	Параметры качества электрической сети
Y	Два направления учета
V	Электронная пломба корпуса и крышки клеммной колодки
F	Датчик магнитного поля
L	Подсветка индикатора
Z	Расширенный набор параметров
GS01	Модуль связи
SPDS	Протокол связи

Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OP.QYUVFLZ PL03 SPDS:

Артикул счетчика: 10100200812284

Счетчик электрической энергии однофазный многофункциональный CE208 S7.846.2.OP.QYUVFLZ PL03 SPDS Техническиехарактеристики модификации:
Модель	CE208
Тип корпуса	C4
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (100)
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрале)
Интерфейсы:
O	Оптопорт
P	PLC
Дополнительные функции:
Q	Реле управления нагрузкой
U	Параметры качества электрической сети
Y	Два направления учета
V	Электронная пломба корпуса и крышки клеммной колодки
F	Датчик магнитного поля
L	Подсветка индикатора
Z	Расширенный набор параметров
PL03	Модуль связи
SPDS	Протокол связи
