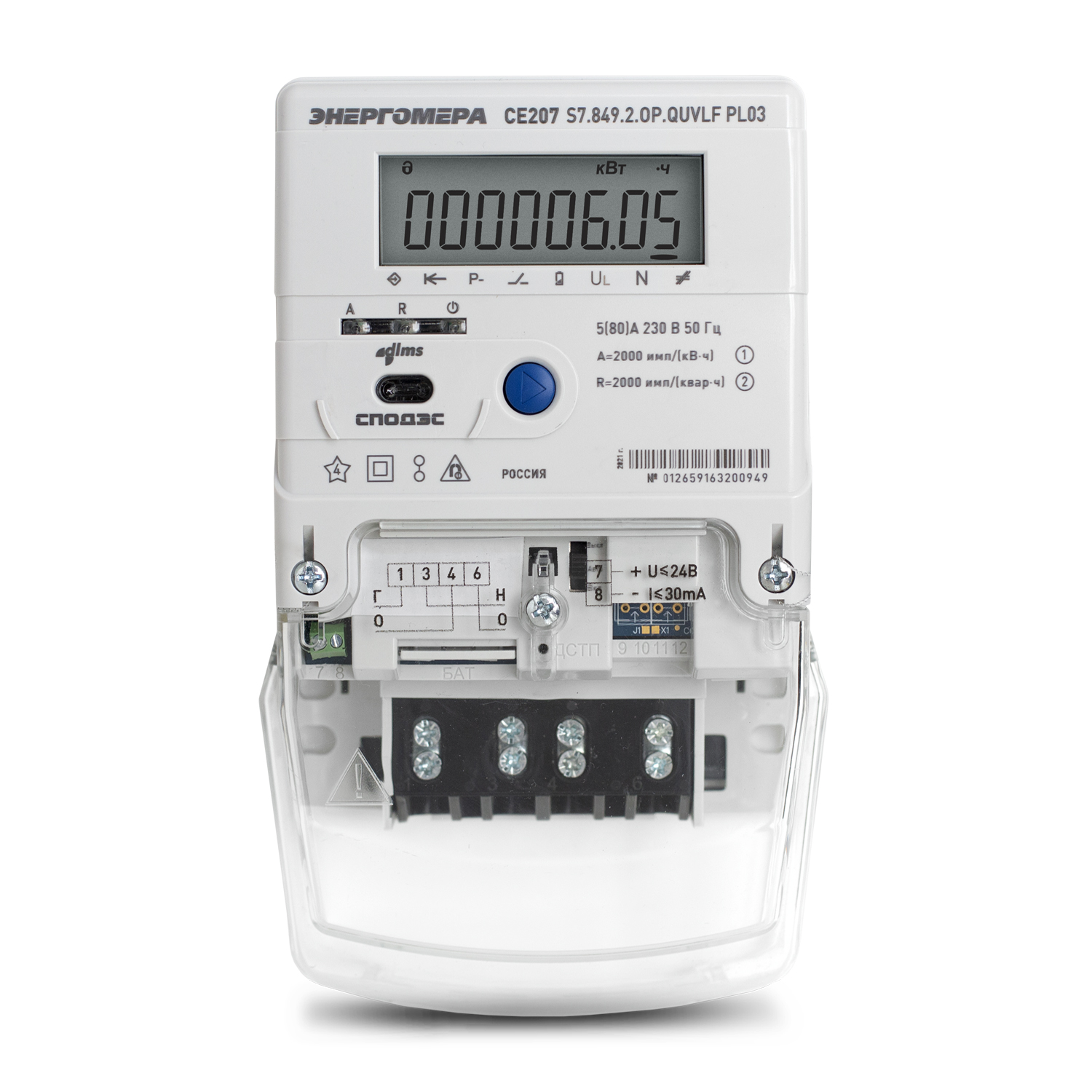

Счетчик электроэнергии СE207-S7

Многофункциональный однофазный счетчик электроэнергии непосредственного включения. Полностью соответствует требованиям ПП РФ №890 от 19.06.2020 к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Показатели	Величины
Класс точности по активной/реактивной энергии	1/2
Номинальное напряжение, В	230
Базовый (максимальный) ток, А	5 (80)
Стартовый ток (чувствительность), мА	10
Частота измерительной сети, Гц	50±2,5
Число тарифов	4
Время усреднения профилей нагрузки, мин	1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Глубина хранения профиля (при времени усреднения 60 мин.), сутки	128
Датчик тока	Шунт
Количество измерительных элементов	Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)
Диапазон рабочих температур для измерительного блока, °С	от минус 40 до плюс 70
Габаритные размеры (ВхШхГ), не более, мм	200 x 122 x 73
Масса, не более, кг	1

Габаритные размеры:

Характеристики надежности
- Средняя наработка на отказ - 280000 часов.
- Межповерочный интервал - 16 лет.
- Средний срок службы - 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет.
Функциональные возможности
- Поддержка протокола обмена СПОДЭС (ГОСТ Р 58940-2020).
- Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, Ethernet.
- Измерение показателей качества электроэнергии по классу «S»:
  - положительное и отрицательное отклонение напряжения;
  - отклонение частоты сети;
  - длительность и глубина провала напряжения;
  - длительность и максимальное значение перенапряжения;
  - перерывы электроснабжения.
- Измерение параметров сети:
  - частоты напряжения;
  - токов;
  - напряжений;
  - углов между током и напряжением;
  - коэффициентов мощности;
  - активной мощности;
  - реактивной мощности;
  - полной мощности.
- Измерение тока в нулевом проводе.
- Анализ качества электроэнергии. Фиксация нарушения индивидуальных параметров качества электроснабжения (ПКЭ).
- Контроль наличия внешнего переменного и постоянного магнитного поля.
- Защита информации.
- Защита от несанкционированного доступа.
- Фиксирование несанкционированного доступа к прибору.
- Объем журнала событий превышает 500 записей.
- Датчик магнитного поля.
- Журналы событий.
- Самодиагностика.
- Программируемое реле управления нагрузкой, срабатывающее: по запросу системы, при превышении пределов, при попытке несанкционированного доступа.
- Хранение профилей принятой и отданной активной и реактивной энергии 128 суток при времени интегрирования 30 минут.
- Программируемый интервал времени интегрирования от 1 минуты до 60 минут.
- Отображение на ЖКИ.
- Даты и времени.
- Потребленной энергии суммарно и по тарифам.
- Активной и реактивной мощности, напряжения, тока и частоты.
- Энергии на конец последнего расчетного периода суммарно и по тарифам.
- Режима приема и отдачи электрической энергии.
- Факта нарушения индивидуальных ПКЭ.
- Небаланса токов в фазном и нулевом проводе.
- Вскрытие электронных пломб.
- Факт события воздействия магнитом.
- Индикатор функционирования.
- Корректировка даты, времени, часового пояса.
- Изменение тарифного расписания.
- Изменение состава и последовательности вывода индикации на ЖКИ.
- Программирование параметров фиксации индивидуальных ПКЭ.
- Изменение даты расчетного периода.
- Изменение паролей доступа и ключей шифрования.
- Трёхпозиционный переключатель в качестве аппаратной блокировки реле с режимами Выкл, Авто, Вкл.
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012.
- ГОСТ 31819.21-2012.
- ГОСТ 31818.23-2012.
- ГОСТ 32144-2013.
- ГОСТ 30804.4.30-2013.
- ГОСТ Р 58940-2020.
- Сертифицирован и внесен в Государственный реестр средств измерений РФ.
- Соответствует требования технического регламента Таможенного Союза.

СE207-S7	X		X		X		X		X		X
														Дополнительные функции: Q - Реле управления нагрузкой U - Параметры качества электрической сети V - Электронная пломба корпуса и крышки клеммной колодки F - Датчик магнитного поля L - Подсветка индикатора

														Интерфейсы: O - Оптопорт A - RS485 P - PLC G - GSM / GPRS N - Ethernet

														Количество измерительных элементов: 2 - Счетчик с двумя датчиками тока (в цепи фазы и нейтрали)

														Базовый (максимальный) ток: 9 - 5 (80) А
														Базовый (максимальный) ток: 9 - 5 (80) А
														Номинальное напряжение: 4 - 230 В
														Номинальное напряжение: 4 - 230 В
														Класс точности по активной/реактивной энергии: 8 - 1/2
