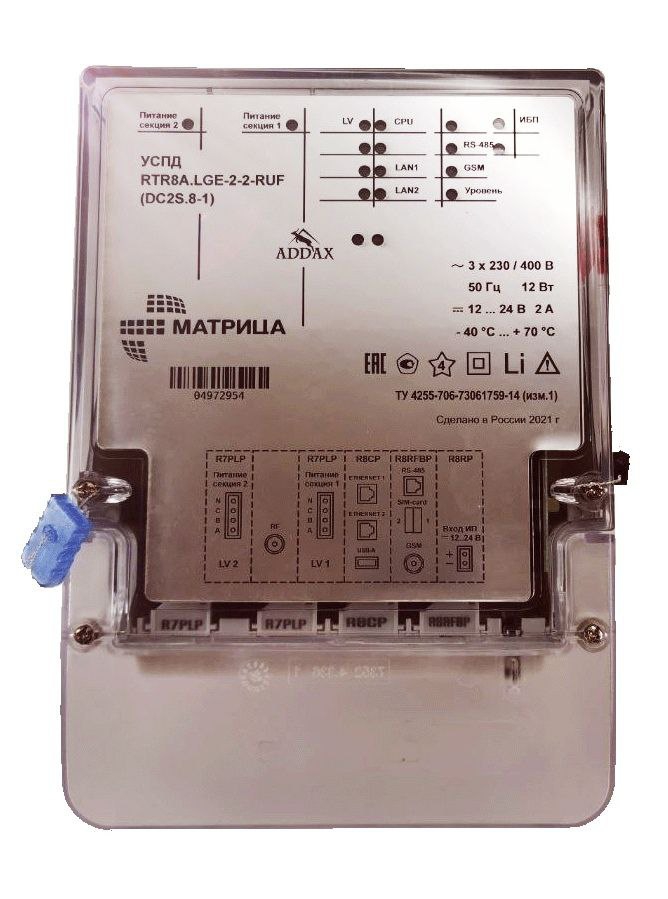

Маршрутизатор RTR8A.LGE-2-2-RUF (DC2S.8-1)
Устройство сбора и передачи данных RTR8A.LGE-2-2-RUF (DC2S.8-1) - это двухсекционный маршрутизатор, который обеспечивает автоматизированный обмен данными между информационно-вычислительным комплексом (Центром АИИС КУЭ) и счетчиками электроэнергии "Матрица" с использованием протокола СПОДЭС ПАО "Россети".
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Диапазон измерений электрической энергии:
    - активной (реактивной) энергии

    от 0 до 2∙109 Вт∙ч (ВАр∙ч)

    Диапазон измерений электрической мощности:
    - активной (реактивной, полной) мощности

    от 0 до 108 Вт (ВАр, В∙А)

    Пределы допускаемой абсолютной погрешности при измерении:
    - активной электрической энергии, Вт∙ч
    - реактивной электрической энергии, ВАр∙ч
    - активной электрической мощности, Вт
    - реактивной электрической мощности, ВАр
    - полной электрической мощности, В∙А

    ± 1

    Абсолютная погрешность часов в сутки, при внешней синхронизации не реже одного раза в 3 часа, не более

    ± 0,5 с/сут

    Абсолютная погрешность хода часов в сутки в отсутствии внешней синхронизации при температуре от - 40 °C  до + 70 °C, не более

    ± 3 с/сут

    Интервал между поверками

    10 лет

    Номинальное фазное напряжение

    230 В

    Диапазон рабочего фазного напряжения питания

    от 100 В до 350 В

    Номинальная частота и рабочий диапазон

    50 Гц ± 2,5 Гц

    Активная потребляемая мощность, не более

    12 Вт

    Полная потребляемая мощность, не более

    30 В∙А

    Номинальное напряжение внешнего ИБП постоянного тока

    от 12 до 24 В

    Ток, потребляемый от внешнего ИБП, не более

    2 А

    Интерфейсы для локального подключения

    - оптопорт, 9 600 бит/с;
    - USB-host, тип А, USB 2.0, 12 Мбит/с

    Интерфейсы для связи с ИВК и синхронизации встроенных в УСПД часов

    - GSM/GPRS -1 модем, 2 слота для Micro-SIM карты;
    - Ethernet - 2 независимых порта, работа одновременная, независимая, разъем RJ45, 10/100 Мбит/с

    Интерфейсы для обмена данными со счетчиками и синхронизации часов счетчиков

    - радиоканал 868 МГц, 9600 бит/с;
    - двухпроводный RS-485, 9 600 бит/с;
    - PLC LV (0,4 кВ) - 2 трехфазных модема

    Максимальное количество подключаемых счетчиков

    1000 шт.

    Датчики

    - вскрытия корпуса;
    - вскрытия крышки панели разъемов

    Степень защиты оболочкой

    IP 51

    Сроки службы прибора:

    - средний срок службы, не менее

    24 лет

    - средняя наработка на отказ, не менее

    180 000 ч

    Среднее время восстановления работоспособности, не более

    24 ч

    Габаритные размеры

    (241×170×86) мм

    Масса, не более

    1,25 кг



  • Устройство Сбора и Передачи Данных (УСПД) обеспечивает сбор и транзит данных по следующим каналам связи: PLC (0,4 кВ) с использованием модуляции OFDM, Ethernet, GSM/GPRS, USB, RS-485, радиоканал в не лицензируемом диапазоне 868 МГц. УСПД может быть одновременно подключен к двум секциям 0,4 кВ трансформаторной подстанции по четырехпроводной схеме.

    Возможна поддержка протокола МЭК-60870-5-104 и организация сбора и дальнейшей передачи данных телесигнализации и телеизмерений.
