Проводные интерфейсы |
|
|
Выход RS-232 |
x1, разъём — DB-9F |
|
Вход RS-232 |
x2, разъём — DB-9M |
|
Коммутируемые линии RS-232 V.1 |
RX, TX, DCD, DTR, DSR, RTS, CTS, RING |
|
Коммутируемые линии RS-232 V.2 |
RX, TX, DCD, RING |
|
Электрические параметры |
|
|
Напряжение питания постоянное |
8.. 36В |
|
Максимальный потребляемый ток |
100мА (при напряжении питания 12В) |
|
Функциональные характеристики |
|
|
Максимально коммутируемое напряжение на реле |
30В |
|
Время переключения на вход 1 |
4мс |
|
Время переключения на вход 2 |
20 секунд после последней передачи данных |
|
Конструктивные особенности |
|
|
Разъём низковольтного питания 1 |
6P6C |
|
Разъём низковольтного питания 2 |
разрывной клеммник 2-pin (шаг 3.81мм) |
|
Габаритные размеры |
98 х 82 х 36 мм |
|
Вес |
177 г |
|
Материал корпуса |
Сплав алюминия |
|
Доступные варианты монтажных креплений |
|
|
Двойное пластиковое крепление на DIN-рейку (H) |
|
|
Металлическое крепление на DIN-рейку (R) |
|
|
Крепление на стену (T) |
|
|
Параметры эксплуатации |
|
|
Диапазон рабочих температур |
-40...+70°C |
Разветвитель устанавливается между счетчиком и двумя модемами – основным и резервным. Логика работы SW232 построена на системе реле, что позволяет при необходимости коммутировать основной или резервный каналы связи со счётчиком, учитывая их приоритеты.
Разветвитель представлен в двух моделях:

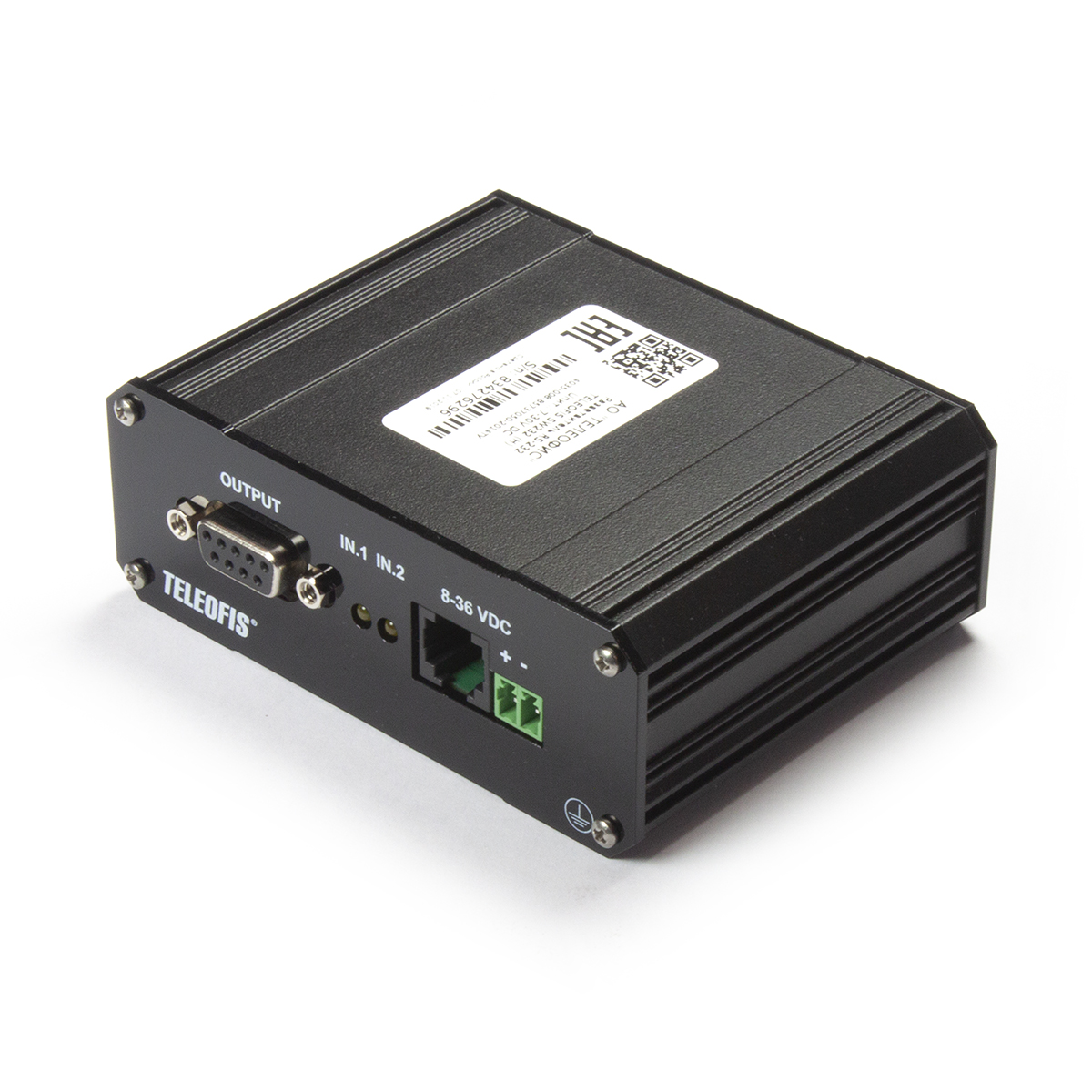

SW232 выполнен в прочном металлическом корпусе с креплением на DIN-рейку. Для удобства использования на корпус выведены индикаторы, которые указывают, на какой модем в данный момент скоммутирован выход RS-232.
Питание SW232 осуществляется от блока питания напряжением 8-36В DC (например, TELEOFIS PS12-500s) с возможностью его подключения как через разъём 6P6C, так и через разрывной клеммник.
