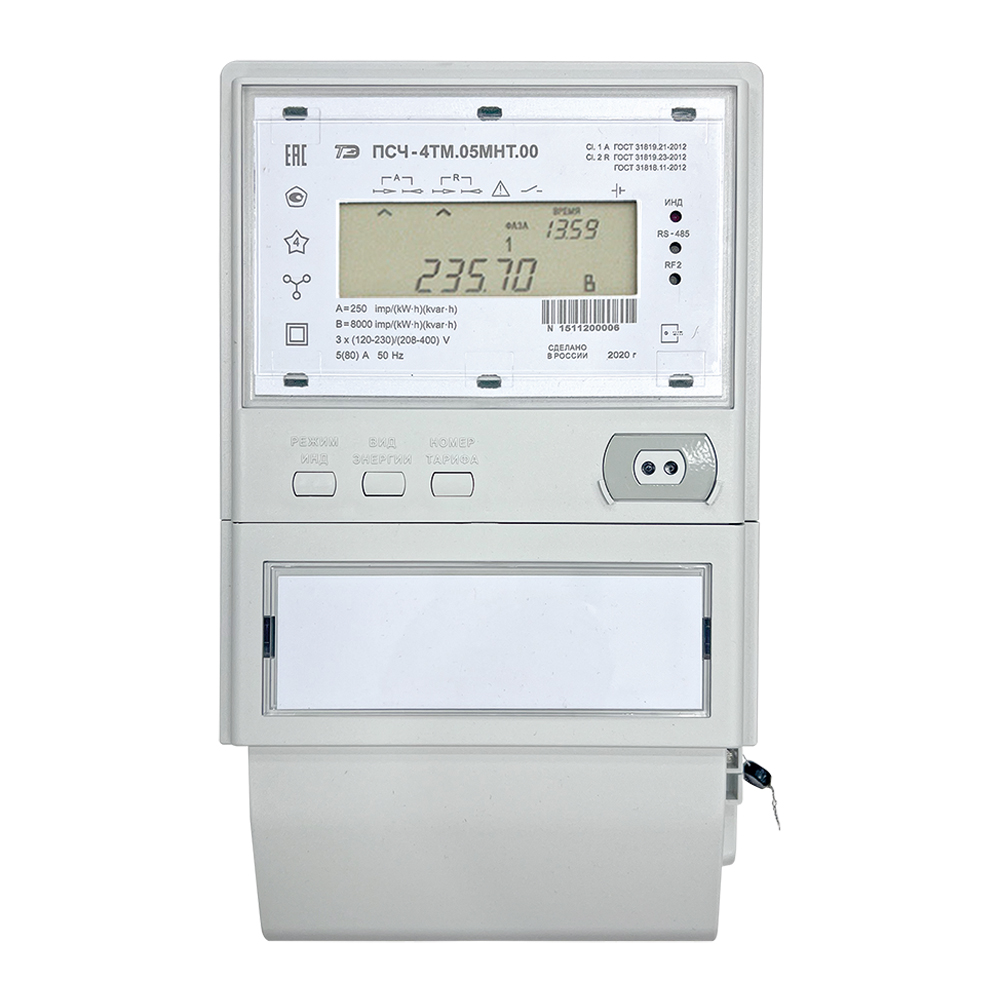

Назначение и область применения:

Счетчики предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения двух четырехканальных массивов профиля мощности нагрузки (в том числе и с учетом потерь) с программируемым временем интегрирования, многоканального профиля параметров с программируемым временем интегрирования, фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики серии ПСЧ-4ТМ.05МНТ позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики всех вариантов исполнения работают как четырехквадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного  направления (емкостная нагрузка).

Работа счетчика в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном (обратном) включении токовых цепей счетчика.

Счетчики электроэнергии предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), автоматизированных систем диспетчерского управления (АСДУ).

Технические особенности:

• Независимых, равноприоритетных интерфейсы связи (в зависимости от варианта исполнения): RS-485, оптопорт, PLC, ZigBee (RF1), GSM (2G), Wi-Fi, UMTS (2G+3G), LTE (2G+NB-IoT), радиомодем (RF2).
• Возможность установки в счетчики с интерфейсом RS-485 дополнительных интерфейсных модулей для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, Ethernet, Wi-FI, GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTE (2G+NB-Iot), RF.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Многофункциональный жидкокристаллический индикатор с подсветкой.
• Два конфигурируемых испытательных выхода и два конфигурируемых цифровых входа (для счетчиков внутренней установки).
• Встроенное реле управления нагрузкой и формирование сигнала управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.
• Энергонезависимые электронные пломбы и датчик воздействия магнитного поля повышенной индукции с фиксацией факта и времени воздействия и вскрытия в журналах событий.
• Два независимых, четырехканальных массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 170 суток при времени интегрирования 60 минут.
• Расширенный массив профиля параметров, конфигурируемый в части выбора количества (до 16 каналов) и типа профилируемых параметров с программируемым временем интегрирования от 1 до 60 минут и глубиной хранения до 248 суток четырех параметров со временем интегрирования 30 минут.

Функциональные возможности:

Счетчики серии ПСЧ-4ТМ.05МНТ функционально полностью соответствуют ранее выпускаемым счетчикам серии ПСЧ-4ТМ.05МН и имеют следующие дополнительные возможности:

• удаленный доступ через сети GSM (2G), UMTS (2G+3G) и LTE (2G+3G+4G), LTE (2G+4G), LTE (2G+NB-IoT);
• увеличенный срок службы батареи резервного питания часов до 16 лет;
• индикация на ЖКИ факта воздействия магнитного поля повышенной индукции;
• считывание через интерфейсы связи: номера счетчика в Госреестре средств измерений, величины интервала между поверками и идентификатора производителя.

Тарификация и архивы учтенной энергии
Счетчики серии ПСЧ-4ТМ.05МНТ ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной энергии прямого и обратного направления.

Тарификатор:

• четыре тарифа (Т1-Т4);
• четыре типа дня (будни, суббота, воскресенье, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики серии ПСЧ-4ТМ.05МНТ ведут архивы тарифицированной учтенной энергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления)  и не тарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Глубина хранения суточной учтенной трехфазной не тарифицированной активной и реактивной энергии прямого и обратного направления до 248 суток при времени интегрирования 3-го массива параметров 30 минут.

Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики всех вариантов исполнения ведут два массива профиля мощности нагрузки базовой структуры с программируемым временем интегрирования от 1 до 60 минут. Структура базовых массивов неконфигурируемая и полностью соответствует структуре массива профиля счетчиков предыдущих разработок.

Каждый базовый массив может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Глубина хранения каждого базового массива составляет 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров
Счетчики, наряду с двумя базовыми массивами профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив, или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных:

• число профилируемых параметров - до 16 (любых);
• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Регистрация максимумов мощности нагрузки
Счетчики серии ПСЧ-4ТМ.05МНТ могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь
Электросчетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям, на основании введенных значений номинальных мощностей потерь. Номинальные мощности потерь рассчитываются на основании паспортных данных силового и измерительного оборудования объекта.

Измерение параметров сети и показателей качества электроэнергии
Счетчики серии ПСЧ-4ТМ.05МНТ измеряют мгновенные значения физических величин, характеризующих трехфазную электрическую сеть, со временем интегрирования от 0,2 до 5 секунд (от 10 до 250 периодов сети 50 Гц) и могут использоваться как измерители или датчики параметров сети.

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.

Электросчетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 с метрологическими характеристиками в соответствии с техническими условиям ФРДС.411152.004ТУ по параметрам установившегося отклонения фазных  (междуфазных, прямой последовательности) напряжений, частоты сети, провалов напряжений и перенапряжений.

Счетчики серии ПСЧ-4ТМ.05МНТ измеряют и фиксируют в журналах событий остаточное напряжение и длительность провалов напряжений, величину и длительность перенапряжений в каждой фазе сети и в трехфазной системе. Счетчики ведут статистику характеристик провалов и перенапряжений в каждой фазе сети и в трехфазной системе с возможностью очистки статистической информации по интерфейсному запросу.

Испытательные выходы и цифровые входы
Электросчетчики серии ПСЧ-4ТМ.05МНТ содержат два конфигурируемых испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь);
• сигнала индикации превышения программируемого порога мощности (активной, реактивной прямого и обратного направления);
• сигналов телеуправления;
• сигнала контроля точности часов;
• сигнала управления нагрузкой по различным программируемым критериям.

В счетчиках внутренней установки функционируют два цифровых входа, которые могут конфигурироваться:

• для управления режимом поверки (только первый цифровой вход);
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

В счетчиках наружной установки цифровые входы отсутствуют.

Управление нагрузкой
Электросчетчики серии ПСЧ-4ТМ.05МНТ позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям. Счетчики в части управления нагрузкой могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период;
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора. Все события, связанные с управлением нагрузкой, фиксируются в журнале событий.

Журналы
Счетчики серии ПСЧ-4ТМ.05МНТ ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчики внутренней установки имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин и три кнопки  управления режимами индикации.
Электросчетчики наружной установки не имеют собственного устройства индикации и отображение измеряемых параметров и управление режимами индикации счетчика производится посредством удаленного терминала Т-1.02МТ и Т-1.02МТ/1, подключаемого к счетчику по радиоканалу через встроенный радиомодем.

Терминал счетчика имеет многофункциональный ЖКИ с подсветкой и три кнопки управления режимами индикации, как и счетчики внутренней установки. Питание терминала может производиться как от сети переменного тока в широком диапазоне входных напряжений, так и автономно от двух батарей или аккумуляторов типоразмера ААА.

Индикатор счетчиков серии ПСЧ-4ТМ.05МНТ может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Интерфейсы связи
Счетчики, в зависимости от варианта исполнения, имеют два независимых, равноприоритетных интерфейса связи, доступные в следующих комбинациях:

• интерфейс RS-485 и оптический интерфейс (оптопорт);
• интерфейс RS-485, оптопорт и радиомодем (RF2);
• PLC-модем и оптопорт;
• PLC-модем, оптопорт и радиомодем (RF2);
• ZigBee-модем (RF1) и оптопорт;
• ZigBee-модем (RF1), оптопорт и радиомодем (RF2);
• GSM/UMTS/LTE-коммуникатор и оптопорт;
• GSM/UMTS/LTE-коммуникатор, оптопорт и радиомодем (RF2);
• Wi-Fi-коммуникатор и оптопорт;
• Wi-Fi-коммуникатор, оптопорт и радиомодем (RF2).

В качестве сетевых магистральных интерфейсов применяются интерфейсы: RS-485, PLC, GSM, UMTS, LTE (NB-IoT), ZigBee (RF1), Wi-Fi. Оптопорт присутствует в счётчиках всех вариантов исполнения. Радиомодем (RF2) и оптопорт мультиплексированы на одном канале и не допускают одновременной работы. Приоритет у оптопорта выше, чем у радиомодема.

Счётчики с радиомодемом для связи с терминалом (RF2), ZigBee-модемом (RF1) и Wi-Fi-коммуникатором работает на частотах, выделенных по решению ГКРЧ №-7-20-03-001 от 07.05.2007 с учетом изменений №14-20-01 от 20.11.2014 для устройств малого радиуса действия с выходной мощностью передатчика, не требующей разрешения ГКРЧ на использование радиочастотных каналов.

Электросчетчики серии ПСЧ-4ТМ.05МНТ через любой интерфейс связи поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена и обеспечивает возможность чтения архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования конфигурационных параметров.

В счетчиках внутренней установки с интерфейсом RS-485 могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi. При этом счетчики становятся коммуникаторами и к их интерфейсу RS-485 могут быть подключены другие счетчики объекта, без дополнительных интерфейсных модулей, образуя локальную сеть с возможностью удаленного доступа к каждому счетчику объекта.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения «Конфигуратор СЭТ-4ТМ» или программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование (два уровня доступа). Для управления нагрузкой по команде оператора предусмотрен специальный уровень доступа, аналогично доступа на чтение, только с возможностью управления нагрузкой. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.

Электронные пломбы и датчик магнитного поля
В счетчиках установлены две энергонезависимые электронные пломбы:

• крышки счетчика;
• клеммной крышки.

Электронные пломбы фиксируют факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В электросчетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше. Факт и время воздействия на счетчики повышенной магнитной индукции фиксируется в журнале событий.

В модельный ряд счетчиков входят счетчики, отличающиеся наличием реле управления нагрузкой,  типами интерфейсов связи и способом установки (внутри или снаружи помещений).

Счётчики всех вариантов исполнения не чувствительны к постоянной составляющей в цепи переменного тока и могут использоваться на подключениях с номинальными фазными напряжениями из ряда: 120, 127, 173, 190, 200, 220, 230 В при непосредственном подключении к сети.

Счётчики всех вариантов исполнения имеют оптический интерфейс (оптопорт) по ГОСТ IEC 61107-2011 и датчик воздействия магнитного поля повышенной индукции.

В счетчики с интерфейсом RS-485 могут быть установлены дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети GSM, PLC, Ethernet, RF. Дополнительные интерфейсные модули выполняют функцию шлюза и позволяют осуществлять удаленный доступ к другим счетчиками объекта, объединенным в локальную сеть RS-485.


Счетчики наружной установки имеют расщепленную архитектуру, и состоят из двух блоков:

• блока счетчика, выполненного по группе IP55 без индикатора, устанавливаемого снаружи помещения (на фасаде здания или на опоре линии электропередачи);
• удаленного терминала, устанавливаемого внутри помещения, выполняющего функцию удаленного устройства индикации и управления счетчика.

Типы устанавливаемых дополнительных интерфейсных модулей

Примечания

• ZZ – вариант исполнения интерфейсного модуля

В счетчики могут устанавливаться дополнительные интерфейсные модули со следующими характеристиками:

• при питании от внутреннего источника счетчика с напряжением 6 В потребляемый ток не должен превышать 400 мА;

при питании от внешнего источника величина напряжения изоляции цепей интерфейса RS-485 модуля от цепей электропитания должна быть 4000 В (среднеквадратическое значение в течение 1 минуты).
