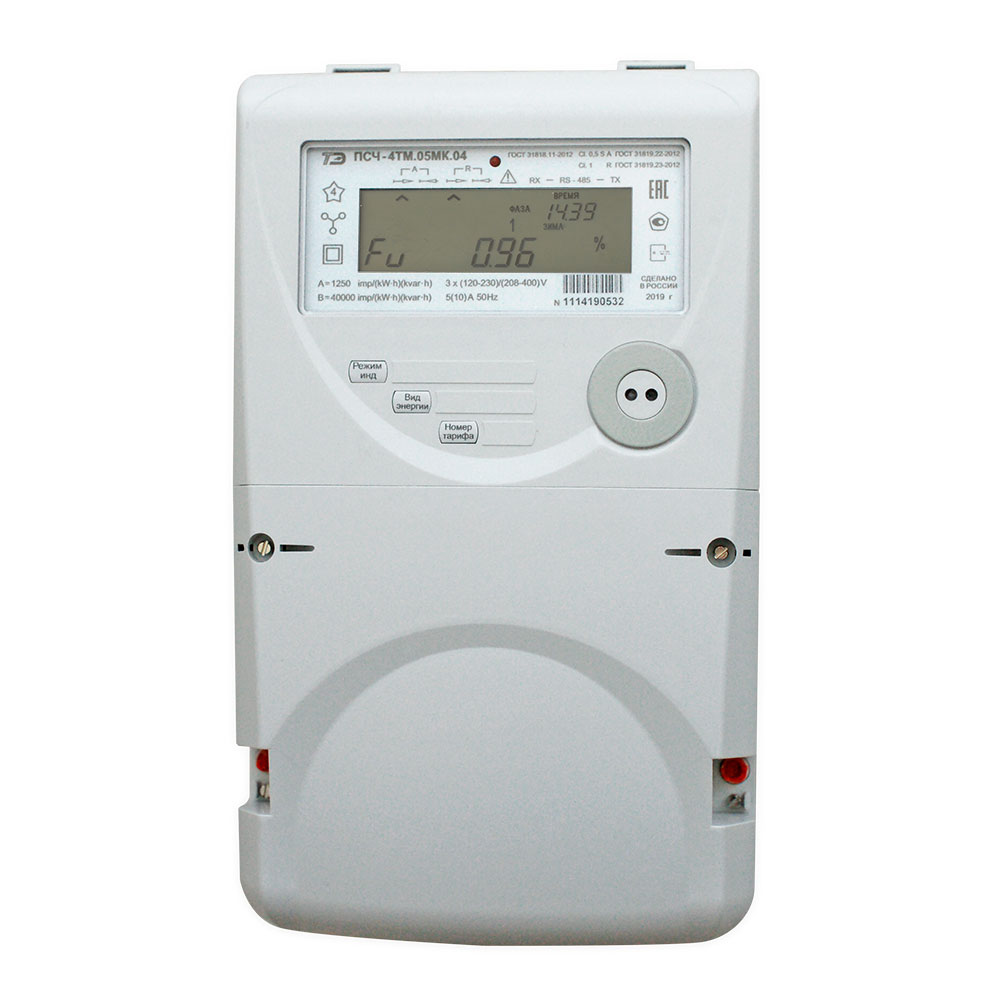

ПСЧ-4ТМ.05МК.20
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Краткое описание ПСЧ-4ТМ.05МК.20:

    • Учет активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета)
    • Номинальное напряжение 3х(120-230)/(208-400)B.
    • Номинальный (максимальный) ток 5(100)A.
    • Класс точности по активно/реактивной энергии 1,0/2,0.
    • Число тарифов 4.
    • Интерфейсы связи оптопорт + RS485
    • ЖКИ- жидкокристалический индикатор, при минусовых температурах возможно притормаживание ЖКИ т.е. при смене показаний старые показания медленно будут исчезать сменяясь новыми. Это особенность работы всех ЖКИ в условиях отрицательных температур. На работу самого счетчика отрицательные температуры ни как не влияют.
    • Встроенный резервный блок питания от источника переменного тока напряжением 220 В.
    • Гарантийный срок эксплуатации 36 месяцев
    • Средний срок службы 30 лет
    • Масса счетчика 1,7 кг.
    • Габаритный размер 309х170х92 мм



  • Назначение и область применения:

    Счетчики ПСЧ-4ТМ.05МК предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

    Электросчетчики могут применяться как средства коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

    Счетчики электроэнергии предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем контроля и учета электроэнергии (АСКУЭ), автоматизированных системах диспетчерского управления (АСДУ).

    В модельный ряд электросчетчиков входят:

    • двунаправленные счетчики для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
    • однонаправленные счетчики для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
    • комбинированные электросчетчики для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).


    Двунаправленные и комбинированные электросчетчики могут конфигурироваться и учитывать:

    • активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
    • реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
    • реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).


    Конфигурированные и однонаправленные электросчетчики ПСЧ-4ТМ.05МК при эксплуатации на линиях с потоком энергии в одном направлении препятствуют попыткам хищения электроэнергии в результате умышленного неправильного подключения, связанного с переворотом тока в одной или нескольких токовых цепях счетчика.

    Технические особенности:

    • Два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт.
    • Дополнительные интерфейсные модули: GSM, PLC, Ethernet, RF, Wi-Fi.
    • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
    • Жидкокристаллический индикатор с подсветкой.
    • Два конфигурируемых изолированных испытательных выхода.
    • Один конфигурируемый цифровой вход.
    • Формирование сигнала управления нагрузкой по различным программируемым критериям.
    • В корпусе предусмотрено место для коммуникационного оборудования.
    • Две энергонезависимые электронные пломбы.
    • Датчик воздействия магнитного поля повышенной индукции

    Функциональные возможности:



    Тарификация и архивы учтенной энергии
    Электросчетчики ведут многотарифный учет активной и реактивной энергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

    Тарификатор:

    • четыре тарифа (Т1-Т4);
    • четыре типа дня (будни, суббота, воскресенье, праздник);
    • двенадцать сезонов (на каждый месяц года);
    • дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
    • расписание праздничных дней и список перенесенных дней.


    Счетчики серии ПСЧ-4ТМ.05МК ведут архивы тарифицированной учтенной электроэнергии и нетарифицированной энергии с учетом потерь (активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

    • всего от сброса (нарастающий итог);
    • за текущие и предыдущие сутки;
    • на начало текущих и предыдущих суток;
    • за каждые предыдущие календарные сутки глубиной до 30 дней;
    • на начало каждых предыдущих календарных суток глубиной до 30 суток;
    • за текущий месяц и двенадцать предыдущих месяцев;
    • на начало текущего месяца и двенадцати предыдущих месяцев;
    • за текущий и предыдущий год;
    • на начало текущего и предыдущего года.


    Счетчики могут конфигурироваться для работы в однотарифном режиме независимо от введенного тарифного расписания.

    Профили мощности нагрузки
    Двунаправленные счетчики электроэнергии ведут два независимых массивов профиля мощности (активной, реактивной, прямого и обратного направления), однонаправленные и комбинированные электросчетчики - один массив (имеется по 2 профиля для всех видов):

    • время интегрирования от 1 до 30 минут (счетчики непосредственного включения);
    • время интегрирования от 1 до 60 минут (счетчики трансформаторного включения);
    • глубина хранения каждого массива 113 суток при времени интегрирования 30 минут;
    • включение с номинальным напряжением.


    Каждый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

    Регистрация максимумов мощности нагрузки
    Счетчики серии ПСЧ-4ТМ.05МК могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому массиву профиля мощности с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

    Максимумы мощности фиксируются в архивах счетчиков электроэнергии:

    • интервальных максимумов (от сброса до сброса);
    • месячных максимумов (за текущий и каждый из двенадцати предыдущих месяцев).


    Измерение параметров сети и показателей качества электрической энергии
    Электросчетчики измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров:

    • активной, реактивной и полной мощности;
    • активной и реактивной мощности потерь;
    • фазного и межфазного напряжения и напряжения прямой последовательности;
    • тока;
    • коэффициента мощности;
    • частоты сети;
    • текущего времени и даты;
    • температуры внутри корпуса;
    • тока нулевой последовательности;
    • коэффициентов искажения синусоидальности кривой фазных и межфазных напряжений;
    • коэффициентов несимметрии напряжения по нулевой и обратной последовательностям;
    • коэффициентов искажения синусоидальности кривой токов;
    • коэффициентов несимметрии тока по нулевой и обратной последовательностям.


    Все варианты исполнения электросчетчиков серии ПСЧ-4ТМ.05МК, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети, могут использоваться для оценки правильности подключения счетчика.

    Счетчики могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

    Испытательные выходы и цифровые входы
    В электросчетчиках серии ПСЧ-4ТМ.05МК функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

    • импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
    • статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
    • сигналов телеуправления;
    • сигнала контроля точности часов;
    • сигнал управления нагрузкой по различным программируемым критериям.


    В счетчиках электроэнергии функционирует один цифровой вход, который может конфигурироваться:

    • для управления режимом поверки;
    • для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
    • как вход телесигнализации.


    Электросчетчики с функцией управления нагрузкой может работать в следующих режимах:

    • ограничения мощности нагрузки;
    • ограничения энергии за сутки;
    • ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
    • контроля напряжения сети;
    • контроля температуры счетчика;
    • управления нагрузкой по расписанию.


    Журналы
    Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

    Устройство индикации
    Счетчики серии ПСЧ-4ТМ.05МК имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин, а также три кнопки управления режимами индикации.
    Индикатор электросчетчиков может работать в одном из четырех режимов:

    • в режиме индикации текущих измерений;
    • в режиме индикации основных параметров;
    • в режиме индикации вспомогательных параметров;
    • в режиме индикации технологических параметров.


    Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе учтенную активную и реактивную электроэнергию прямого и обратного направления по каждому тарифу и сумме тарифов.

    Интерфейсы связи
    Счетчики серии ПСЧ-4ТМ.05МК имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи: RS-485 и оптопорт.

    В счетчики могут устанавливаться дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети: GSM, PLC, Ethernet, RF, Wi-Fi.

    Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

  • Условное
    обозначение счетчика

    Номинальный (максимальный) ток, А

    Номинальное напряжение, В

    Класс точности по учету активной/
    реактивной энергии

    Учет энергии

    Наличие резервного блока питания

    Счетчики трансформаторного включения

    ПСЧ-4ТМ.05МК.00

    5 (10)

    3х(57,7-115)/
    (100-200)

    0,5S / 1

    Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления.

    есть

    ПСЧ-4ТМ.05МК.01

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.02

    1 (2)

    есть

    ПСЧ-4ТМ.05МК.03

    1 (2)

    нет

    ПСЧ-4ТМ.05МК.04

    5 (10)

    3х(120-230)/
    (208-400)

    есть

    ПСЧ-4ТМ.05МК.05

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.06

    1 (2)

    есть

    ПСЧ-4ТМ.05МК.07

    1 (2)

    нет

    ПСЧ-4ТМ.05МК.08

    5 (10)

    3х(57,7-115)/
    (100-200)

    0,5S / 1

    Однонаправленные (один канал учета по модулю) активной энергии независимо от направления.

    есть

    ПСЧ-4ТМ.05МК.09

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.10

    5 (10)

    3х(120-230)/
    (208-400)

    есть

    ПСЧ-4ТМ.05МК.11

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.12

    5 (10)

    3х(57,7-115)/
    (100-200)

    0,5S / 1

    Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.

    есть

    ПСЧ-4ТМ.05МК.13

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.14

    1 (2)

    есть

    ПСЧ-4ТМ.05МК.15

    1 (2)

    нет

    ПСЧ-4ТМ.05МК.16

    5 (10)

    3х(120-230)/
    (208-400)

    есть

    ПСЧ-4ТМ.05МК.17

    5 (10)

    нет

    ПСЧ-4ТМ.05МК.18

    1 (2)

    есть

    ПСЧ-4ТМ.05МК.19

    1 (2)

    нет

    Счетчики непосредственного включения

    ПСЧ-4ТМ.05МК.20

    5 (100)

    3х(120-230)/
    (208-400)

    1 / 2

    Двунаправленные

    есть

    ПСЧ-4ТМ.05МК.21

    5 (100)

    нет

    ПСЧ-4ТМ.05МК.22

    5 (100)

    Однонаправленные

    есть

    ПСЧ-4ТМ.05МК.23

    5 (100)

    нет

    ПСЧ-4ТМ.05МК.24

    5 (100)

    Комбинированные

    есть

    ПСЧ-4ТМ.05МК.25

    5 (100)

    нет

    Типы устанавливаемых дополнительных интерфейсных модулей

    Условное
    обозначение модуля

    Наименование

    01

    Коммуникатор GSM C-1.02.01

    02

    Модем PLC  M-2.01.01 (однофазный)

    03

    Модем PLC  M-2.01.02 (трехфазный)

    04

    Коммуникатор 3G C-1.03.01

    05

    Модем Ethernet М-3.01.ZZ

    06

    Модем ISM М-4.01.ZZ (430 МГц)

    07

    Модем ISM М-4.02.ZZ (860 МГц)

    08

    Модем ISM М-4.03.ZZ (2400 МГц)

    09

    Модем оптический М-5.01.ZZ

    10

    Коммуникатор Wi-Fi C-2.ZZ.ZZ
