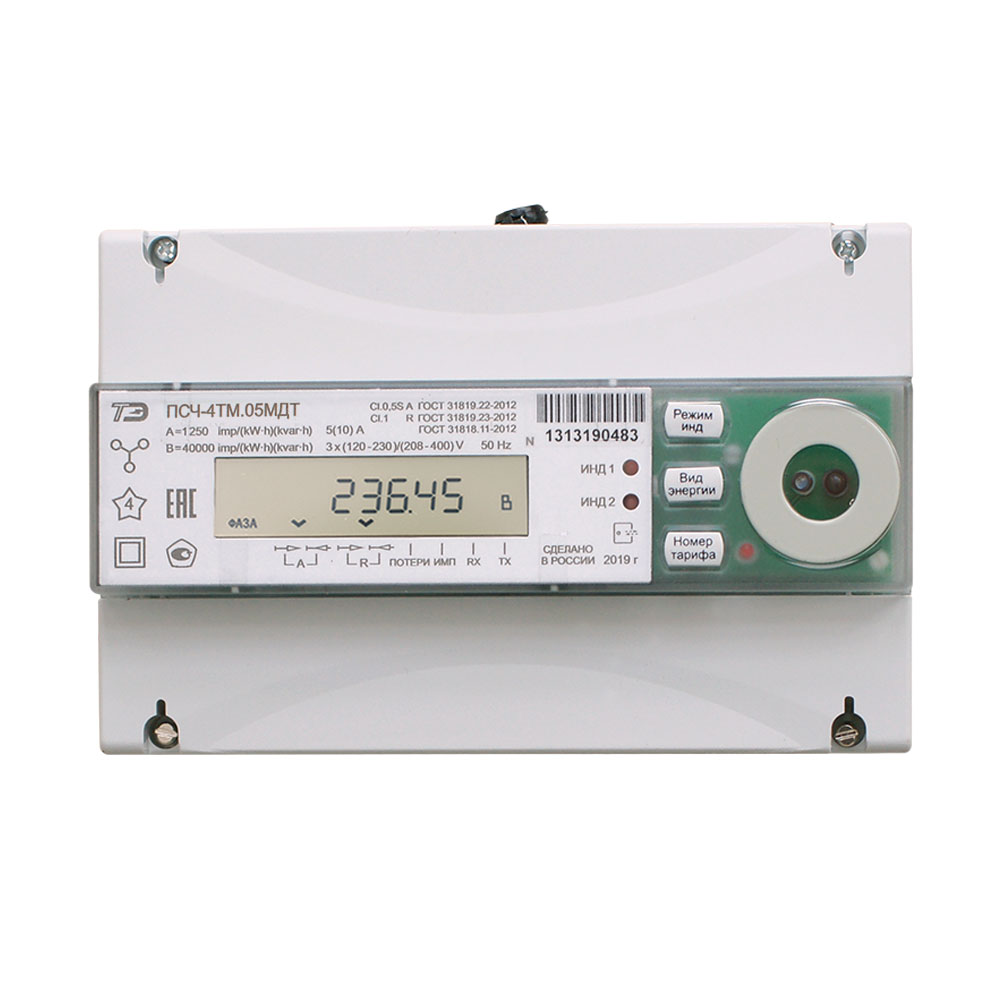

счетчики электроэнергии трехфазные, многофункциональные ПСЧ-4ТМ.05МДТ

Многотарифный учет активной и реактивной энергии (в том числе и с учетом потерь), ведение массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксация максимумов мощности, измерение параметров трехфазной сети и параметров качества электроэнергии.

Характеристики
Особенности
Модификации
Документация

Наименование величины	Значение
ласс точности при измерении в прямом и обратном направлении: активной энергии по ГОСТ 31819.22-2012 активной энергии по ГОСТ 31819.21-2012 реактивной энергии по ГОСТ 31819.23-2012	0,5 S 1 1 или 2
Номинальный (максимальный) ток, А Базовый (максимальный) ток, А	1(2) или 5(10) 5(80)
Стартовый ток (чувствительность), мА: трансформаторного включения непосредственного включения	0,001Iном 0,004Iб
Номинальные напряжения, В	3×(57,7-115)/(100-200) или 3×(120-230)/(208-400)
Установленный рабочий диапазон напряжений, В, электросчетчиков с: Uном =3×(57,7-115)/(100-200) В Uном =3×(120-230)/(208-400) В	от 0,8Uном до 1,15Uном 3×(46-132)/(80-230) 3×(96-265)/(166-460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В	от 0 до 440
Номинальная частота сети, Гц	50
Диапазон рабочих частот, Гц	от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δP, электросчетчиков: трансформаторного включения: при 0,05Iном ≤ I ≤ Iмакс, cosφ=1 при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,5 при 0,01Iном ≤ I < 0,05Iном, сosφ=1 при 0,02Iном ≤ I < 0,05Iном, сosφ=0,5 при 0,05Iном ≤ I ≤ Iмакс, сosφ=0,25	±0,5 ±0,6 ±1,0 ±1,0 ±1,0
непосредственного включения: при 0,1Iб ≤ I ≤ Iмакс, cosφ=1, сosφ=0,5 при 0,05Iб ≤ I < 0,1Iб, сosφ=1 при 0,1Iб ≤ I ≤ Iмакс сosφ=0,25	±1,0 ±1,5 ±1,5
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), δQ, электросчетчиков: трансформаторного включения: при 0,05Iном ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5 при 0,01Iном ≤ I < 0,05Iном, sinφ=1 при 0,02Iном ≤ I < 0,05Iном, sinφ=0,5 при 0,05Iном ≤ I ≤ Iмакс, sinφ=0,25	±1,0 ±1,5 ±1,5 ±1,5
непосредственного включения: при 0,1Iб ≤ I ≤ Iмакс, sinφ=1, sinφ=0,5 при 0,05Iб ≤ I < 0,1Iб, sinφ=1 при 0,1Iб ≤ I ≤ Iмакс, sinφ=0,25	±2,0 ±2,5 ±2,5
полной мощности, δS	δS = δQ (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), δU	±0,4 в диапазоне от 0,8Uном до 1,15Uном; ±0,9 (у электросчетчиков непосредственного включения)
тока, δI, электросчетчиков: трансформаторного включения	±0,4 при Iном I ≤Iмакс; при 0,01Iном≤I ≤Iном
непосредственного включения	±0,9 при Iб ≤I ≤Iмакс; при 0,05Iб ≤I<iб< p="" style="box-sizing: border-box;"></iб<>
частоты и ее усредненного значения	±0,05 в диапазоне от 47,5 до 52,5 Гц
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сут	±0,5
Полная мощность, потребляемая каждой последовательной цепью, не более, В·А	0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения, не более, Вт (В·А): при 57,7 В при 115 В при 120 В при 230 В	0,3 (0,4) 0,4 (0,6) 0,4 (0,6) 0,5 (1,1)
Характеристики интерфейсов связи: скорость обмена по оптическому порту скорость обмена по порту RS-485	9600 бит/с (фиксированная); 38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
Постоянная счетчика в основном режиме (режиме поверки), имп./(кВт×ч), имп./(квар×ч) для электросчетчиков:
3×(57,7-115)/(100-200)В, 1(2) А	25000 (800000)
3×(57,7-115)/(100-200)В, 5(10) А	5000 (160000)
3×(120-230)/(208-400) В, 1(2) А	6250 (200000)
3×(120-230)/(208-400) В, 5(10) А	1250 (40000)
3×(120-230)/(208-400) В, 5(80) А	250 (8000)
Число индицируемых разрядов жидкокристаллического индикатора	8
Сохранность данных при прерываниях питания, лет: информации, более внутренних часов, не менее	40 12 (питание от литиевой батареи)
Защита информации	пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика	Циклическая, непрерывная
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при 30 °С, % давление, кПа (мм. рт. ст.)	группа 4 по ГОСТ 22261-94 от минус 40 до плюс 60 до 90 от 70 до 106,7 (от 537 до 800)
Межповерочный интервал, лет	16
Средняя наработка до отказа, ч	220000
Средний срок службы, лет	30
Масса, кг: электросчетчиков трансформаторного включения электросчетчиков непосредственного включения	0,8 1,1
Габаритные размеры, мм	171х113х66,5
Гарантийный срок эксплуатации, лет	5

Назначение и область применения:

Счетчики предназначены для измерения и учета активной и реактивной энергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики ПСЧ-4ТМ.05МДТ предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков входят:
- двунаправленные счетчики для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
- однонаправленные счетчики для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
- комбинированные счетчики для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).
Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:
- активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);
- реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);
- реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).
Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.

Технические особенности:
- Два независимых интерфейса связи: RS-485 и оптопорт.
- ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
- Два конфигурируемых изолированных испытательных выхода.
- Один конфигурируемый цифровой вход.
- Многофункциональный жидкокристаллический индикатор с подсветкой.
- Формирование сигнала управления нагрузкой по различным программируемым критериям.
- Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
- Встроенные часы реального времени.
- Датчик магнитного поля повышенной индукции.
- Возможность пофазного учета электроэнергии.
- Три энергонезависимые электронные пломбы.
- Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
- Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ IEC 60715-2013).
Функциональные возможности:

Тарификация и архивы учтенной электроэнергии
Счетчики ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:
- четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),
- четыре типа дней (будни, суббота, воскресение, праздник);
- двенадцать сезонов (на каждый месяц года);
- дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;
- используется расписание праздничных дней и список перенесенных дней.
Счетчики ПСЧ-4ТМ.05МДТ ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчики ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:
- всего от сброса (нарастающий итог);
- за текущие и предыдущие сутки;
- на начало текущих и предыдущих суток;
- за каждые предыдущие календарные сутки глубиной до 30 дней;
- на начало каждых предыдущих календарных суток глубиной до 30 дней;
- за текущий месяц и двенадцать предыдущих месяцев;
- на начало текущего месяца и двенадцати предыдущих месяцев;
- за текущий и предыдущий год;
- на начало текущего и предыдущего года.
Счетчики позволяют получать значения учтенной трехфазной нетарифицированной активной и реактивной энергии прямого и обратного направления за сутки с глубиной хранения 136 суток при заводских настройках расширенного массива профиля (8 каналов). Максимальная глубина хранения зависит от конфигурации расширенного массива профиля и времени интегрирования и может составлять:
- для активной и реактивной энергии прямого и обратного направления (4 канала учета с временем интегрирования 30 минут) до 248 суток;
- для активной энергии без учета направления (один канал учета со временем интегрирования 30 минут) до 546 суток.
Счетчики ПСЧ-4ТМ.05МДТ могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

Профили мощности нагрузки
Счетчики ПСЧ-4ТМ.05МДТ два базовых четырехканальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Двунаправленные электросчетчики ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные электросчетчики ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные электросчетчики ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Профили параметров
Счетчики ведут независимый массив профиля параметров с программируемым временем интегрирования от 1 до 60 минут:
- число профилируемых параметров - до 16 (любых);
- глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.
Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а также формата хранения данных.

Регистрация максимумов мощности нагрузки
Счетчики ПСЧ-4ТМ.05МДТ могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:
- от сброса (ручной сброс или сброс по интерфейсному запросу);
- за текущий и каждый из двенадцати предыдущих месяцев.
В архивах максимумов фиксируется значение максимума мощности и время, соответствующее окончанию интервала интегрирования мощности соответствующего массива профиля.

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества
Счетчики ПСЧ-4ТМ.05МДТ измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измеритель или датчик параметров.

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения электросчетчика.

Счетчики ПСЧ-4ТМ.05МДТ могут использоваться как измерители показателей качества электроэнергии согласно ГОСТ 32144-2013 по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы
В электросчетчиках функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:
- импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
- сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
- сигнала телеуправления;
- сигнала контроля точности хода встроенных часов (только выход канала 0);
- сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).
В электросчетчиках ПСЧ-4ТМ.05МДТ функционирует один цифровой вход, который может конфигурироваться:
- для управления режимом поверки;
- для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
- как вход телесигнализации.
Управление нагрузкой
Электросчетчики ПСЧ-4ТМ.05МДТ позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством.

Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:
- в режиме ограничения мощности нагрузки;
- в режиме ограничения энергии за сутки;
- в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
- в режиме контроля напряжения сети;
- в режиме контроля температуры электросчетчика;
- в режиме управления нагрузкой по расписанию.
Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы счетчиков
Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчики ПСЧ-4ТМ.05МДТ имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации.
Индикатор электросчетчиков может работать в одном из четырех режимов:
- в режиме индикации текущих измерений;
- в режиме индикации основных параметров;
- в режиме индикации вспомогательных параметров;
- в режиме индикации технологических параметров.
Интерфейсы связи
Счетчики электроэнергии ПСЧ-4ТМ.05МДТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи - RS-485 и оптический интерфейс.

Счетчики обеспечивают возможность управления через интерфейсы связи:
- установкой, коррекцией и синхронизацией времени;
- режимами индикации;
- нагрузкой по команде оператора;
- сбросом показаний (очистка регистров учтенной энергии);
- сбросом максимумов мощности;
- инициализацией массивов профилей мощности;
- поиском адреса заголовка массива профиля;
- фиксацией данных вспомогательных режимов измерения;
- перезапуском электросчетчика;
- инициализацией электросчетчика.
Счетчики поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность считывания через интерфейсы связи архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Электронные пломбы и датчик магнитного поля
В счетчиках установлены три энергонезависимые электронные пломбы:
- крышки электросчетчика;
- защитной крышки контактной колодки;
- защитной крышки интерфейсных цепей и батареи.
Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше.

Условное обозначение варианта исполнения счетчика	Номинальный, базовый (максимальный) ток, А	Номинальное напряжение, В	Класс точности учета активной/ реактивной энергии	Учет энергии
Электросчетчики трансформаторного включения
ПСЧ-4ТМ.05МДТ.01	5(10)	3x(57,7-115)/ (100-200)	0,5S/1	Двунаправленные (четыре канала учета) активной и реактивной энергии прямого и обратного направления
ПСЧ-4ТМ.05МДТ.03	1(2)	3x(57,7-115)/ (100-200)
ПСЧ-4ТМ.05МДТ.05	5(10)	3x (120-230)/ (208-400)
ПСЧ-4ТМ.05МДТ.07	1(2)	3x (120-230)/ (208-400)
ПСЧ-4ТМ.05МДТ.09	5(10)	3x(57,7-115)/ (100-200)	0,5S/1	Однонаправленные (один канал учета по модулю) активной энергии независимо от направления.
ПСЧ-4ТМ.05МДТ.11	5(10)	3x(120-230)/ (208-400)	0,5S/1
ПСЧ-4ТМ.05МДТ.13	5(10)	3x(57,7-115)/ (100-200)	0,5S/1	Комбинированные (три канала учета) активной энергии независимо от направления и реактивной энергии прямого и обратного направления.
ПСЧ-4ТМ.05МДТ.15	1(2)	3x(57,7-115)/ (100-200)
ПСЧ-4ТМ.05МДТ.17	5(10)	3x(120-230)/ (208-400)
ПСЧ-4ТМ.05МДТ.19	1(2)	3x(120-230)/ (208-400)
Электросчетчики непосредственного включения
ПСЧ-4ТМ.05МДТ.21	5(80)	3x(120-230)/ (208-400)	1/2	Двунаправленные
ПСЧ-4ТМ.05МДТ.23	5(80)			Однонаправленные
ПСЧ-4ТМ.05МДТ.25	5(80)			Комбинированные
