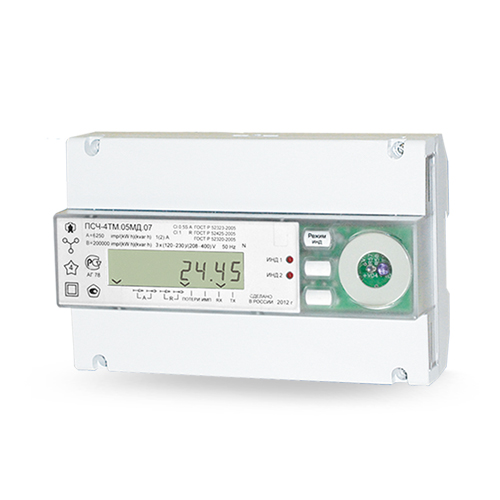

Назначение и область применения электросчетчика:

Многофункциональные счетчики ПСЧ-4ТМ.05МД предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии. Счетчики ПСЧ-4ТМ.05МД могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков. Счетчики ПСЧ-4ТМ.05МД предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд электросчетчиков ПСЧ-4ТМ.05МД входят:

• двунаправленные счетчики (ПСЧ-4ТМ.05МД.01, ПСЧ-4ТМ.05МД.03, ПСЧ-4ТМ.05МД.05, ПСЧ-4ТМ.05МД.07, ПСЧ-4ТМ.05МД.21) для учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
• однонаправленные счетчики (ПСЧ-4ТМ.05МД.09, ПСЧ-4ТМ.05МД.11, ПСЧ-4ТМ.05МД.23) для учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
• комбинированные электросчетчики (ПСЧ-4ТМ.05МД.13, ПСЧ-4ТМ.05МД.15, ПСЧ-4ТМ.05МД.17, ПСЧ-4ТМ.05МД.19, ПСЧ-4ТМ.05МД.25) для учета активной энергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной энергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

• активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);
• реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);
• реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Работа электросчетчиков в однонаправленном режиме возможна только на
линиях с потоком энергии в одном направлении. При этом исключается
возможность искажения учета при неправильном подключении токовых цепей
электросчетчика.

Технические особенности электросчетчика:

• Два независимых интерфейса связи — RS-485 и оптопорт.
• ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
• Два конфигурируемых изолированных испытательных выхода.
• Один конфигурируемый цифровой вход.
• Многофункциональный жидкокристаллический индикатор с подсветкой.
• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
• Встроенные часы реального времени.
• Датчик магнитного поля повышенной индукции.
• Возможность пофазного учета электроэнергии.
• Три энергонезависимые электронные пломбы.
• Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
• Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

Функциональные возможности электросчетчика:

Тарификация и архивы учтенной электроэнергии

Счетчики ПСЧ-4ТМ.05МД ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

• четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),
• четыре типа дней (будни, суббота, воскресение, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны — 10 минут; чередование тарифных зон в сутках – до 144;
• используется расписание праздничных дней и список перенесенных дней.

Счетчики ПСЧ-4ТМ.05МД ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчики ПСЧ-4ТМ.05МД ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

• всего от сброса (нарастающий итог);
• за текущие и предыдущие сутки;
• на начало текущих и предыдущих суток;
• за каждые предыдущие календарные сутки глубиной до 30 дней;
• на начало каждых предыдущих календарных суток глубиной до 30 дней;
• за текущий месяц и двенадцать предыдущих месяцев;
• на начало текущего месяца и двенадцати предыдущих месяцев;
• за текущий и предыдущий год;
• на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МД могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

Профили мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Двунаправленные электросчетчики ПСЧ-4ТМ.05МД ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные электросчетчики ПСЧ-4ТМ.05МД ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные электросчетчики ПСЧ-4ТМ.05МД ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Профили параметров

Счетчики ПСЧ-4ТМ.05МД ведут независимый массив профиля параметров (далее — расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:

• число профилируемых параметров — до 16 (любых);
• глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.

Регистрация максимумов мощности нагрузки

Счетчики ПСЧ-4ТМ.05МД могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:

• от сброса (ручной сброс или сброс по интерфейсному запросу).
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь

Счетчики ПСЧ-4ТМ.05МД производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества

Счетчики ПСЧ-4ТМ.05МД измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измеритель или датчик параметров.

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения электросчетчика.

Счетчики ПСЧ-4ТМ.05МД могут использоваться как измерители показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы

В электросчетчиках ПСЧ-4ТМ.05МД функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
• сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигнала телеуправления;
• сигнала контроля точности хода встроенных часов (только выход канала 0);
• сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0)

В электросчетчиках ПСЧ-4ТМ.05МД функционирует один цифровой вход, который может конфигурироваться:

• для управления режимом поверки;
• для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам); как вход телесигнализации.

Управление нагрузкой

Электросчетчики ПСЧ-4ТМ.05МД позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством.

Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
• в режиме контроля напряжения сети;
• в режиме контроля температуры электросчетчика;
• в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы счетчиков

Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации

Счетчики ПСЧ-4ТМ.05МД имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации.

Индикатор электросчетчиков может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Интерфейсы связи

Счетчики электроэнергии ПСЧ-4ТМ.05МД имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи — RS-485 и оптический интерфейс.

Счетчики обеспечивают возможность управления через интерфейсы связи:

• установкой, коррекцией и синхронизацией времени;
• режимами индикации;
• нагрузкой по команде оператора;
• сбросом показаний (очистка регистров учтенной энергии);
• сбросом максимумов мощности;
• инициализацией массивов профилей мощности;
• поиском адреса заголовка массива профиля;
• фиксацией данных вспомогательных режимов измерения;
• перезапуском электросчетчика;
• инициализацией электросчетчика.

Электронные пломбы и датчик магнитного поля

В счетчиках установлены три энергонезависимые электронные пломбы:

• крышки электросчетчика;
• защитной крышки контактной колодки;
• защитной крышки интерфейсных цепей и батареи.

Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше.
