Функциональное назначение |
Повторитель интерфейса RS-485<-->RS-485 |
|
Параметры связи настраиваются микропереключателями |
|
|
Порт 1,2 |
RS-485 |
|
Тип подключения |
клеммник |
|
Максимальное количество подключаемых приборов |
32 |
|
Скорость передачи данных |
От 300 до 256000 бит/с |
|
Количество бит данных |
8,9 |
|
Контроль четности |
Нет/чет/нечет/td> |
|
Количество стоп бит |
1/2 |
|
Требования к электропитанию |
|
|
Рабочее напряжение, В |
24/12 |
|
Потребляемая мощность, Вт |
Не более 2 |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха, °С |
-40 – +50 |
|
Относительная влажность воздуха, % |
5 – 90 |
|
Размеры и вес |
|
|
Габариты, мм |
110х34х58 мм |
|
Масса не более |
200 г |

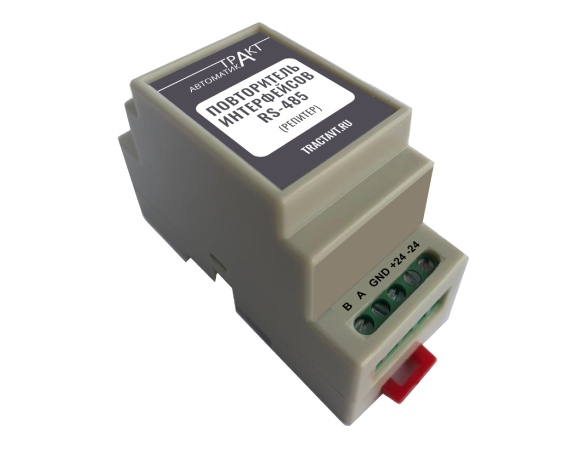

Повторитель интерфейса RS-485 предназначен для усиления ослабленного сигнала интерфейса RS-485 и применяется в случаях, когда количество приборов в сети больше 32-х и/или длина линии связи между приборами превышает 1200 метров. Повторитель используется для интенсификации слабого сигнала интерфейса RS-485.
Устройство обеспечивает:
• Гальваническую изоляцию между разными сегментами сети;
• Позволяет объединить сегменты с различными настройками по скорости;
• Усиление сигнала при передаче на расстояние свыше 1,2 км;
• Позволяет снизить длину сегментов для повышения помехозащищенности сети;
• Позволяет подключить к линии связи более 32 приборов.
