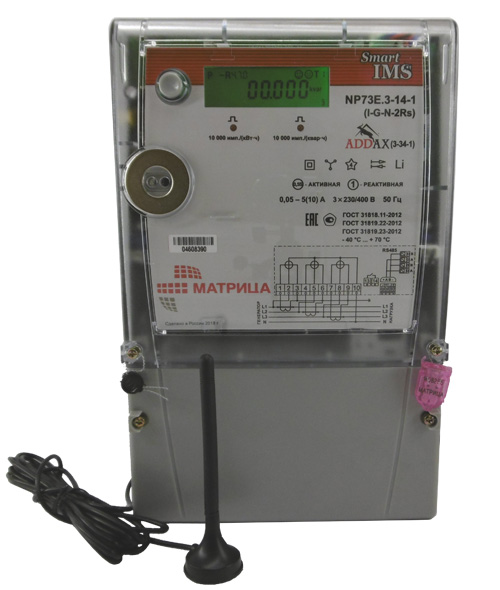

Счетчик электроэнергии NP73E.3-14-1 (I-G-N-2Rs) (3-34-1)
Трехфазный счётчик электроэнергии трансформаторного включения NP73E.3-14-1 (I-G-N-2Rs) (3-34-1) предназначен для измерения потребляемой электрической энергии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Класс точности:

    - активная энергия

    0,5S

    - реактивная энергия

    1

    Постоянная счетчика:

    - активная энергия

    10 000 имп/(кВт∙ч)

    - реактивная энергия

    10 000 имп/(кВАр∙ч)

    Чувствительность:

    - активная энергия

    0,005 А

    - реактивная энергия

    0,01 А

    Минимальный ток:

    - активная энергия

    0,05 А

    - реактивная энергия

    0,1 А

    Номинальный ток

    5 А

    Максимальный ток

    10 А

    Номинальное напряжение и рабочий диапазон

    3×230/400 В ± 20 %

    Частота сети

    50 Гц

    Мощность, потребляемая цепью тока, не более:

    0,03 В∙А

    Мощность, потребляемая цепью напряжения, не более:

    - активная

    1,2 Вт (11 В∙А)

    - полная

    10.0 В∙А

    Коммуникационные интерфейсы

    GSM/GPRS - RS485 модуль под крышкой клеммника для связи с Центром; оптический порт для локального параметрирования

    Датчики

    вскрытия корпуса, вскрытия клеммника, датчик магнитного поля

    Число тарифов в расписании, не более

    6

    Число переключений между тарифами в сутки, не более

    24

    Погрешность часов в сутки при + 25 °С, не более

    ± 0,5 с/сут

    Интервал между поверками

    16 лет

    Степень защиты оболочкой

    IP54

    Тип подключения

    трансформаторного включения цепей тока

    Сроки службы прибора учета:

    - срок службы батарейки, не менее

    16 лет

    - средний срок службы, не менее

    30 лет

    - средняя наработка на отказ счетчика, не мене

    230 000 ч

    Габаритные размеры

    (280×180×68) мм

    Масса, не более

    1,4 кг

    Габаритные размеры счетчика:

    gabarit2 12 12 30 1

  • Трехфазный счетчик электроэнергии трансформаторного включения цепей тока NP73E.3-14-1 (I-G-N-2Rs) (3-34-1). Он предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии с использованием GSM/GPRS коммуникационного модуля.

    Основные функции счетчика NP73E.3-14-1 (3-34-1):

    • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
    • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
    • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
    • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
    • ведение журналов событий и аварий;
    • использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
    • дистанционное считывание данных и конфигурирование счетчика.
  • Схема подключения:

    shema3 14 1 3 34 1
