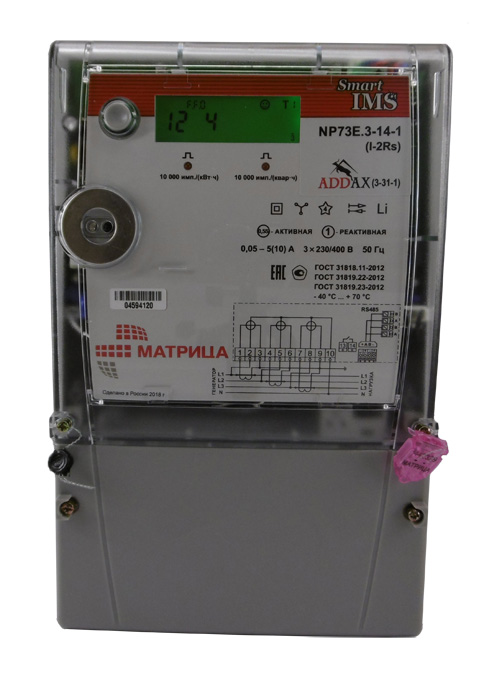

Счетчик электроэнергии NP73E.3-14-1 (I-2Rs) (3-31-1)

Трехфазный счётчик электроэнергии трансформаторного включения NP73E.3-14-1 (I-2Rs) (3-31-1) предназначен для измерения потребляемой электрической энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Класс точности:
- активная энергия	0,5S
- реактивная энергия	1
Постоянная счетчика:
- активная энергия	10 000 имп/(кВт∙ч)
- реактивная энергия	10 000 имп/(кВАр∙ч)
Чувствительность:
- активная энергия	0,005 А
- реактивная энергия	0,01 А
Минимальный ток:
- активная энергия	0,05 А
- реактивная энергия	0,1 А
Номинальный ток	5 А
Максимальный ток	10 А
Номинальное напряжение и рабочий диапазон	3×230/400 В ± 20 %
Частота сети	50 Гц
Мощность, потребляемая цепью тока, не более:	0,05 В∙А
Мощность, потребляемая цепью напряжения, не более:
- активная	1,2 Вт (11 В∙А)
- полная	10.0 В∙А
Коммуникационные интерфейсы	PLC LV (силовая линия 0,4 кВ); RS-485 модуль под крышкой клеммника для связи с Центром; оптический порт для локального параметрирования
Датчики	вскрытия корпуса, вскрытия клеммника, датчик магнитного поля
Число тарифов в расписании, не более	6
Число переключений между тарифами в сутки, не более	24
Погрешность часов в сутки при + 25 °С, не более	± 0,5 с/сут
Интервал между поверками	16 лет
Степень защиты оболочкой	IP54
Тип подключения	трансформаторного включения цепей тока
Сроки службы прибора учета:
- срок службы батарейки, не менее	16 лет
- средний срок службы, не менее	30 лет
- средняя наработка на отказ счетчика, не мене	230 000 ч
Габаритные размеры	(280×180×68) мм
Масса, не более	1,4 кг

Трехфазный счетчик электроэнергии трансформаторного включения цепей тока NP73E.3-14-1 (I-2Rs) (3-31-1). Он предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности в трехфазных сетях переменного тока напряжением 3х230/400 В, позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ.

Основные функции счетчика NP73E.3-14-1 (3-31-1):
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
Схема подключения:
