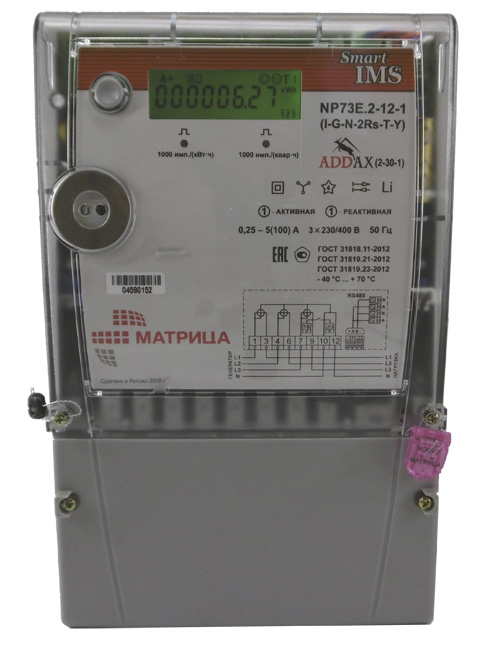

Счетчик электроэнергии NP73E.2-12-1 (I-G-N-2Rs-T-Y) (2-30-1)

Счетчик электроэнергии позволяет осуществлять централизованный сбор информации о потреблении электроэнергии с использованием GSM/GPRS коммуникационного модуля.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Класс точности: активная (реактивная) энергия	1 (1)
Базовый ток	5 А
Минимальный ток	0,25 А
Максимальный ток	100A
Номинальное напряжение	3×230/400 В
Рабочий диапазон напряжений	3×184...276 В
Номинальная частота сети	50 Гц
Постоянная счетчика:
- активная энергия	1000 имп/(кВт∙ч)
- реактивная энергия	1000 имп/(кВАр∙ч)
Чувствительность: активная (реактивная) энерги	0,02 (0,02)
Рабочий диапазон температур	-40 °C … +70 °C
Мощность, потребляемая каждой цепью тока, не более	0,4 В∙А
Мощность, потребляемая каждой цепью напряжения (активная/полная), не боле	1,3 Вт / 9,0 В∙А
Тип подключения	Непосредственного включения
Погрешность часов в сутки (при + 25 °C)	± 0,5 с / сутки
Степень защиты	IP54
Коммуникационные интерфейсы	- GSM/GPRS - RS485 модуль под крышкой клеммника для связи с Центром; - оптический порт для локального параметрирования
Датчики:	- вскрытия корпуса - вскрытия клеммника - магнитного поля
Межповерочный интервал	10 лет
Срок службы батарейки, не менее	16 лет
Средний срок службы счетчика, не менее	25 лет
Средняя наработка на отказ счетчика, не менее	104 000 ч
Габаритные размеры	(280×180×68) мм
Масса, не более	1,6 кг
Дисплей	с подсветкой
Параметры маломощного сигнального реле	277 В, 5 А

Габаритные размеры счетчика:

gabarit2 12 12 30 1

Счётчик электрической энергии непосредственного включения NP73E.2-12-1 (I-G-N-2Rs-T-Y) (2-30-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности и ряда других параметров в трёхфазных сетях переменного тока напряжением 3x230/400 В.

Основные функции счетчика NP73E.2-12-1 (2-30-1):
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
Схема подключения:
