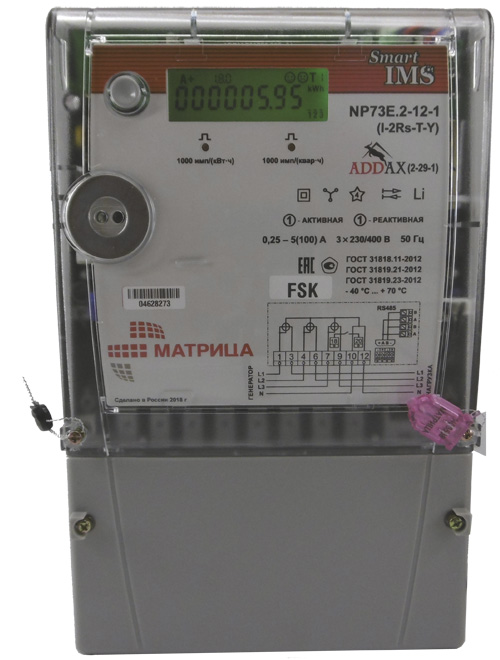

Счетчик электроэнергии NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1)

Счетчик электроэнергии позволяет осуществлять централизованный сбор информации о потреблении электроэнергии по линиям 0,4 кВ.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Класс точности: активная (реактивная) энергия	1 (1)
Базовый ток	5 А
Минимальный ток	0,25 А
Максимальный ток	100A
Номинальное напряжение	3×230/400 В
Рабочий диапазон напряжений	3×184...276 В
Номинальная частота сети	50 Гц
Постоянная счетчика:
- активная энергия	1000 имп/(кВт∙ч)
- реактивная энергия	1000 имп/(кВАр∙ч)
Чувствительность: активная (реактивная) энерги	0,02 (0,02)
Рабочий диапазон температур	-40 °C … +70 °C
Мощность, потребляемая каждой цепью тока, не более	0,1 В∙А
Мощность, потребляемая каждой цепью напряжения (активная/полная), не боле	1,5 Вт / 10,0 В∙А
Тип подключения	Непосредственного включения
Погрешность часов в сутки (при + 25 °C)	± 0,5 с / сутки
Степень защиты	IP54
Коммуникационные интерфейсы	- PLC LV (силовая линия 0,4 кВ) для связи с УСПД; - RS-485 для подключения коммуникационного модуля; - оптический порт для локального параметрирования
Датчики:	- вскрытия корпуса - вскрытия клеммника - магнитного поля - датчик диф. тока
Межповерочный интервал	10 лет
Срок службы батарейки, не менее	16 лет
Средний срок службы счетчика, не менее	25 лет
Средняя наработка на отказ счетчика, не менее	104 000 ч
Габаритные размеры	(280×180×68) мм
Масса, не более	1,6 кг
Дисплей	с подсветкой
Параметры маломощного сигнального реле	277 В, 5 А

Габаритные размеры счетчика:

gabarit2 12 12 30 1

Счётчик электрической энергии непосредственного включения NP73E.2-12-1 (I-2Rs-T-Y) (2-29-1) предназначен для измерения потребляемой электрической энергии (активной и реактивной, прямой и обратной), оценки текущей активной, реактивной, полной мощности и ряда других параметров в трёхфазных сетях переменного тока напряжением 3x230/400 В.

Основные функции счетчика NP73E.2-12-1 (2-29-1):
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- использование дополнительного маломощного реле для отключения/подключения нагрузки не более 5А или контакторов из центра сбора данных или по расписанию;
- дистанционное считывание данных и конфигурирование счетчика.
Схема подключения:
