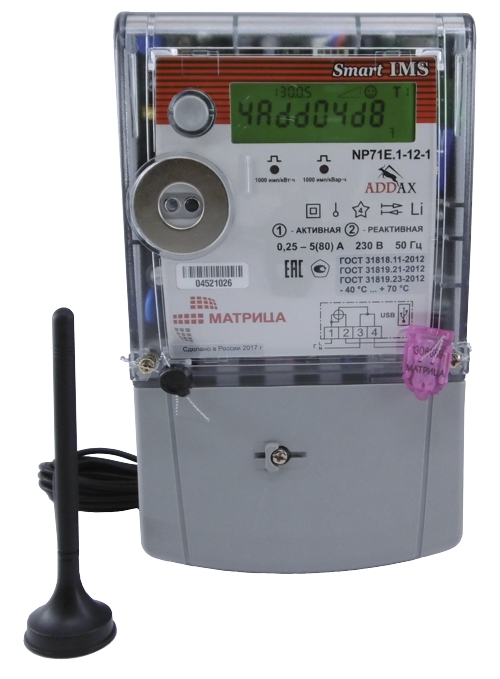

Счетчик электроэнергии NP71E.1-12-1
счетчик NP71E.1-12-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Технические характеристики:

    Класс точности
    активная энергия
    реактивная энергия

    1
    2

    Базовый ток

    5 А

    Минимальный ток

    0,25 А

    Максимальный ток

    80 А

    Стартовый ток
    активная энергия
    реактивная энергия

    0,020А
    0,025А

    Номинальное напряжение

    230 В

    Рабочий диапазон напряжений

    184...276 В

    Предельный рабочий диапазон напряжений

    115...276 В

    Частота сети

    50 Гц ± 1 Гц

    Постоянная счетчика
    активная энергия
    реактивная энергия

    1000 имп/кВт∙ч
    1000 имп/квар∙ч

    Рабочий диапазон температур счетчика

    -40 °C ... +70 °C

    Рабочий диапазон температур ЖКИ счетчика

    -40 °C ... +70 °C

    Точность хода часов (при 25 °C)

    < 0,5 с / 24 ч

    Полное потребление цепями тока, не более

    1 В∙А

    Полное потребление цепями напряжения (активной/полной мощности), не более

    2.6 Вт / 9.5 В∙А

    Тип подключения

    Прямого включения

    Класс защиты IP

    IP54

    Скорость передачи данных по основному каналу связи
    (в зависимости от версии ПО коммуникационной части прибора)


    2400 бит/с (S-FSK)

    Интервал между поверками

    16 лет

    Срок службы батарейки, не менее

    20 лет

    Средний срок службы, не менее

    30 лет

    Средняя наработка на отказ счетчика, не менее

    144 000 ч

    Габариты

    213,5×127,5×62 мм

    Масса, не более

    0,9 кг

    Дисплей

    с подсветкой

    Силовое реле для управления нагрузкой

    80 А

    Датчики:

    вскрытия корпуса
    вскрытия клеммника
    магнитного поля
    диф. тока

    Коммуникационные интерфейсы:

    Основной канал PLC

    +

    Оптический интерфейс

    +

    FSK-132

    -

    USB (модули под крышкой клеммника)

    +

    Габаритные размеры счетчика:

    gabarit71E.1-12-1





  • счетчик NP71E.1-12-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-12-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора. Счетчик электроэнергии собирает информацию и передает ее в Центр с использованием встроенного PLC-модема (по линиям 0,4 кВ) или с использованием GSM/GPRS модуля, подключенного через встроенный под крышкой клеммника USB-модуль

    Отличительные особенности счетчика NP71E.1-12-1:

    • дистанционное обновление программного обеспечения счетчика;
    • поддержка модуляции S-FSK;
    • усиленное шифрование передаваемой информации.

    Основные функции счетчика NP71E.1-12-1:

    • измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
    • многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
    • измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
    • возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
    • ведение журналов событий и аварий;
    • использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
    • дистанционное считывание данных и конфигурирование счетчика.

    Датчики для исключения попыток несанкционированного доступа:

    • датчик вскрытия корпуса счетчика;
    • датчик вскрытия крышки клеммника;
    • датчик сильного внешнего магнитного поля;
    • датчик дифференциального тока.



  • Схема подключения:

    shema71E.1-12-1
