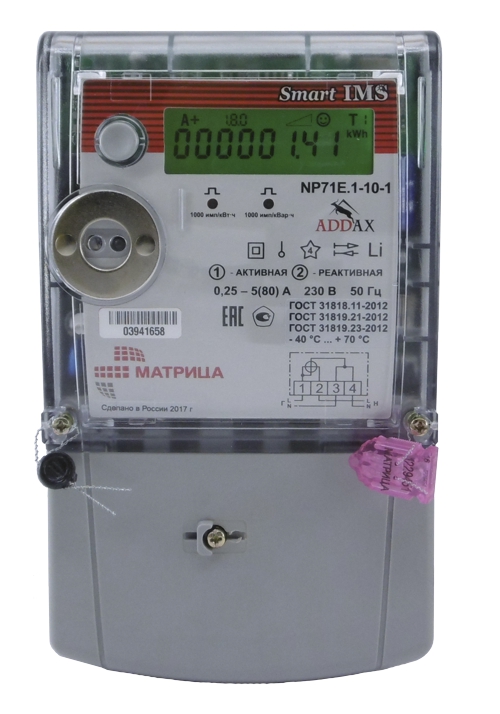

Счетчик электроэнергии NP71E.1-10-1

Счетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии.

Характеристики
Особенности
Модификации
Документация

Технические характеристики:

Класс точности активная энергия реактивная энергия	1 2
Базовый ток	5 А
Минимальный ток	0,25 А
Максимальный ток	80 А
Стартовый ток активная энергия реактивная энергия	0,020А 0,025А
Номинальное напряжение	230 В
Рабочий диапазон напряжений	184...276 В
Предельный рабочий диапазон напряжений	115...276 В
Частота сети	50 Гц ± 1 Гц
Постоянная счетчика активная энергия реактивная энергия	1000 имп/кВт∙ч 1000 имп/квар∙ч
Рабочий диапазон температур счетчика	-40 °C ... +70 °C
Рабочий диапазон температур ЖКИ счетчика	-40 °C ... +70 °C
Точность хода часов (при 25 °C)	< 0,5 с / 24 ч
Полное потребление цепями тока, не более	1 В∙А
Полное потребление цепями напряжения (активной/полной мощности), не более	2 Вт / 10 В∙А
Тип подключения	непосредственного включения
Класс защиты IP	IP54
Скорость передачи данных по основному каналу связи (в зависимости от версии ПО коммуникационной части прибора)	100 бод (FSK) 2400 бод (S-FSK)
Интервал между поверками	16 лет
Срок службы батарейки, не менее	20 лет
Средний срок службы, не менее	30 лет
Средняя наработка на отказ счетчика, не менее	144 000 ч
Габариты	213,5×127,5×62 мм
Масса, не более	0,9 кг
Дисплей	с подсветкой
Силовое реле для управления нагрузкой	80 А
Датчики:	вскрытия корпуса вскрытия клеммника магнитного поля диф. тока

Коммуникационные интерфейсы:

Основной канал PLC	+
Оптический интерфейс	+
FSK-132	-
USB (модули под крышкой клеммника)	-

Габаритные размеры счетчика:

Cчетчик NP71E.1-10-1 — это интеллектуальное электронное устройство для учета активной и реактивной энергии. Однофазный счетчик NP71E.1-10-1 предназначен для измерения мгновенной мощности и потребляемой активной и реактивной энергии в цепях однофазного переменного тока. Такой счетчик, как правило, устанавливается у однофазных абонентов в многоквартирных домах, а также у маломощных абонентов мелкомоторного сектора. Счетчик собирает информацию и передает ее в Центр с использованием встроенного PLC-модема.

Отличительные особенности счетчика NP71E.1-10-1:
- дистанционное обновление программного обеспечения счетчика
- поддержка модуляции FSK, S-FSK
- усиленное шифрование передаваемой информации.
Основные функции счетчика NP71E.1-10-1:
- измерение и учет активной и реактивной энергии (емкостной и индуктивной) в одном или двух направлениях;
- многотарифный учет электроэнергии (доступно до шести временных тарифов с возможностью задания рабочих, выходных и специальных дней);
- измерение активной и реактивной мощности, тока (мгновенного, среднего, дифференциального), среднеквадратичного напряжения, температуры, частоты, cosф, а также основных параметров качества электроэнергии;
- возможность считывания суточных и 1,5,10,15,30,60-минутных профилей с глубиной до 10 000 записей;
- ведение журналов событий и аварий;
- использование основного реле для отключения/подключения потребителя из центра сбора данных, для ограничения потребляемой активной мощности, для защитного отключения при бросках тока и напряжения, при наличии дифференциального тока;
- дистанционное считывание данных и конфигурирование счетчика.
Датчики для исключения попыток несанкционированного доступа:
- датчик вскрытия корпуса счетчика;
- датчик вскрытия крышки клеммника;
- датчик сильного внешнего магнитного поля;
- датчик дифференциального тока.
Схема подключения:

Технические характеристики:

Коммуникационные интерфейсы:

Габаритные размеры счетчика:

Отличительные особенности счетчика NP71E.1-10-1:

Основные функции счетчика NP71E.1-10-1:

Датчики для исключения попыток несанкционированного доступа:

Схема подключения:
