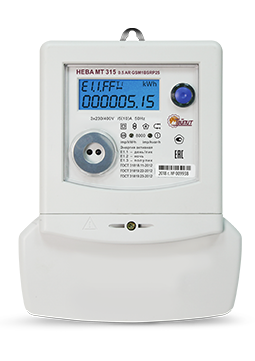

Трёхфазный многотарифный счётчик НЕВА МТ 315 0.5 AR GSM11BSRP45
Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Класс точности акт./реакт.

    0,5S/1

    Номинальное напряжение, В

    3×230/400

    Рабочий диапазон напряжений, В

    172…264

    Номинальная частота сети, Гц

    50

    Рабочий диапазон частоты сети, Гц

    от 47,5 до 52,5

    Номинальный(максимальный) ток, А

    5(10)

    Разрядность показаний

    5+3

    Количество тарифов

    4

    Количество тарифных зон суток

    8

    Количество сезонов

    12

    Количество исключительных дней

    32

    Тарификация в будни, сб и вс

    раздельная

    Точность хода часов, не более, с/сут.

    ± 0,5 при номинальной t°

    Точность хода часов, типовое значение, с/сут.

    1 в рабочем диапазоне t°

    Скорость обмена, Бод

    9600

    Протокол обмена

    ГОСТ IEC 61107-2011

    Макс. площадь сечения проводников, мм2

    15

    Рабочий диапазон температур

    -40…+70

  • Оснащение

    • Оптический порт по ГОСТ IEC 61107-2011
    • Реле управления внешними расцепителями
    • GSM модем
    • Датчик магнитного поля
    • Электронная пломба крышки клеммной колодки
    • Электронная пломба корпуса
    • Оптический и электрический испытательные выходы активной и реактивной энергии
    • Электрический испытательный выходы встроенных часов
    • Электрический вход для источника резервного питания
    • Датчик тока - трансформатор

    Особенности

    • Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
    • Имеет функции измерения параметров качества электроэнергии
    • Способен передавать данные на любые расстояния

    Измерение параметров сети

    • Среднеквадратических значений тока
    • Среднеквадратических значений напряжения
    • Частоты сетевого напряжения
    • Активной, реактивной и полной мощности
    • Фактора активной мощности и суммарно пофазно
    • Углов между векторами напряжения

    Измерение и хранение в памяти измеренных значений

    Активной, реактивной индуктивной и реактивной емкостной:

    • энергии нарастающим итогом, в том числе по тарифам
    • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 месяцев
    • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
    • мощностей, усредненных на 30-ти или 60 мин. интервале, в течение 128 суток
    • активной мощности, усредненной на программируемом временном интервале. Глубина хранения при 30-ти минутном интервале 80 суток, при 3-х минутном интервале 8 суток

    Сохранение в журнале событий даты и времени:

    • включения и отключения питания, неправильного подключения
    • перепрограммирования параметров
    • изменения времени и даты во встроенных часах
    • сброса информации о максимальной мощности
    • сброса микроконтроллера в результате критической электромагнитной обстановки
    • сброса информации об усредненных мощностях
    • сброса информации о потребленной энергии по дням и месяцам
    • изменения направления тока и снятия крышки клеммной колодки
    • влияния магнитного поля и коррекции времени
    • вскрытия корпуса и ошибок, сбоев в работе счетчика
    • превышений и провалов напряжения сети, откл. частоты сети
    • превышений заданных порогов напряжения и лимитов мощности
    • наличие тока в фазе при отсутствии напряжения
    • пропадание напряжения в любой из фаз

    Упаковка и размеры

    • Габаритные размеры, мм - 227х170х64
    • Масса не более, г - 1200
    • Размеры индивидуальной упаковки, мм - 240х180х65
    • Количество индивидуальной упаковки в транспортной коробке – 14 шт.
    • Размеры транспортной коробки, мм - 375x265x495
