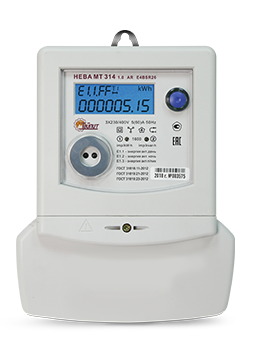

Трехфазный многотарифный счётчик НЕВА МТ 314 1.0 AR E4BSR26
Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Класс точности акт./реакт.

    1/2

    Номинальное напряжение, В

    3×230/400 V

    Рабочий диапазон фазных напряжений, В

    172…264

    Номинальная частота сети, Гц

    50

    Рабочий диапазон частот, Гц

    50 ± 2,5

    Базовый (макс.) ток, А

    5(60)

    Разрядность показаний

    6+2

    Количество тарифов

    4

    Количество тарифных зон суток

    8

    Количество сезонов

    12

    Количество исключительных дней

    32

    Тарификация в будни, сб и вс

    раздельная

    Точность хода часов, не более, с/сут.

    ± 0,5 при номинальной t°

    Точность хода часов, типовое значение, с/сут.

    2 в рабочем диапазоне t°

    Скорость обмена, Бод

    9600

    Протокол обмена

    ГОСТ IEC 61107-2011

    Макс. площадь сечения проводников, мм2

    50

    Рабочий диапазон температур, °С

    -40...+70

  • Оснащение

    • Оптический порт по ГОСТ IEC 61107-2011
    • Интерфейс EIA-485 с питанием от встроенного блока питания
    • Промежуточное реле управления нагрузкой
    • Электронная пломба крышки клеммной колодки
    • Оптические испытательные выходы активной и реактивной энергии
    • Электрический испытательный выход встроенных часов
    • Подсветка ЖКИ
    • Датчик тока - шунт

    Особенности

    • Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
    • Счетчик разработан в соответствии с требованиями технической политики ПАО «Россети», имеет функции измерения параметров качества электроэнергии, указанных в технической политике
    • Аппаратная защита разрешения записи

    Измерение и хранение в памяти измеренных значений

    Активной, реактивной индуктивной и реактивной емкостной:

    • энергии нарастающим итогом, в том числе по тарифам
    • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
    • энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
    • мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно

    Измерение параметров сети

    • Среднеквадратических значений тока и напряжений пофазно
    • Частоты сетевого напряжения
    • Активной мощности суммарно и пофазно
    • Реактивной мощности суммарно и пофазно
    • Углов между векторами напряжения
    • Фактора активной мощности, суммарно и пофазно

    Сохранение в журнале событий даты и времени:

    • Включения и отключения питания
    • Наличия тока в фазе при отсутствии соответствующего напряжения
    • Пропадания напряжения в любой из фаз
    • Изменения направления тока в любой из фаз
    • Перепрограммирования параметров
    • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени
    • Сброса информации о максимальной мощности
    • Снятия крышки клеммной колодки
    • Очистки профилей нагрузки
    • Сброс микроконтроллера в результате критической электромагнитной обстановки

    Упаковка и размеры

    • Габаритные размеры, мм - 227х170х64
    • Масса не более, г - 1200
    • Размеры индивидуальной упаковки, мм - 240х180х65
    • Количество индивидуальной упаковки в транспортной коробке – 14 шт.
    • Размеры транспортной коробки, мм - 375x265x495
