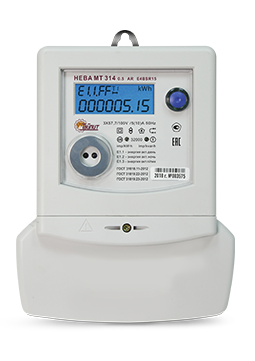

Трехфазный многотарифный счётчик НЕВА МТ 314 0.5 AR E4BSR15

Счетчик предназначен для измерения и учета потребленной активной или активной и реактивной энергии в трехфазных трех- и четырехпроводных сетях переменного тока дифференцированно по временным зонам суток в соответствии с заданным тарифным расписанием

Характеристики
Особенности

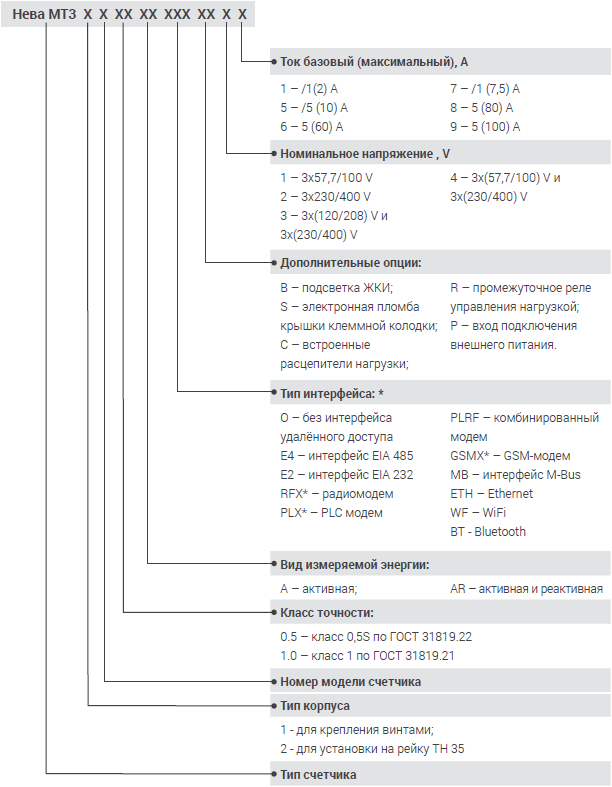

Модификации
Документация

Параметр	Значение
Класс точности акт./реакт.	0,5S/1
Номинальное напряжение, В	3×57,7/100
Рабочий диапазон фазных напряжений, В	от 3×46/80 до 3×69/120
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Номинальный (макс.) ток, А	5(10)
Разрядность показаний	5+3
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут.	± 0,5 при номинальной t°
Точность хода часов, типовое значение, с/сут.	2 в рабочем диапазоне t°
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Макс. площадь сечения проводников, мм2	15
Рабочий диапазон температур, °С	-40...+70

Оснащение
- Оптический порт по ГОСТ IEC 61107-2011
- Интерфейс EIA-485 с питанием от встроенного блока питания
- Промежуточное реле управления нагрузкой
- Электронная пломба крышки клеммной колодки
- Оптические испытательные выходы активной и реактивной энергии
- Электрический испытательный выход встроенных часов
- Подсветка ЖКИ
- Датчик тока - трансформатор
Особенности
- Универсальный корпус позволяет устанавливать счетчик как на 3 винта, так и на рейку ТН35
- Аппаратная защита разрешения записи
Измерение и хранение в памяти измеренных значений

Активной, реактивной индуктивной и реактивной емкостной:
- энергии нарастающим итогом, в том числе по тарифам
- энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
- энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
- мощностей, усредненных на 30-ти мин. интервале, в течение 128 сут. Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно.
Измерение параметров сети
- Среднеквадратических значений тока и напряжений пофазно
- Частоты сетевого напряжения
- Активной мощности суммарно и пофазно
- Реактивной мощности суммарно и пофазно
- Углов между векторами напряжения
- Фактора активной мощности, суммарно и пофазно
Сохранение в журнале событий даты и времени
- включения и отключения питания
- наличия тока в фазе при отсутствии соответствующего напряжения
- пропадания напряжения в любой из фаз
- изменения направления тока в любой из фаз
- перепрограммирования параметров
- изменения времени и даты во встроенных часах с фиксацией изменяемого времени
- сброса информации о максимальной мощности
- снятия крышки клеммной колодки
- очистки профилей нагрузки
- сброс микроконтроллера в результате критической электромагнитной обстановки
Упаковка и размеры
- Габаритные размеры, мм - 227х170х64
- Масса не более, г - 1200
- Размеры индивидуальной упаковки, мм - 240х80х65
- Количество индивидуальной упаковки в транспортной коробке – 14 шт.
- Размеры транспортной коробки, мм - 375x265x495
