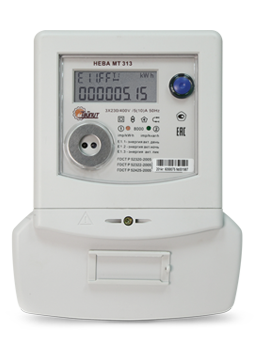

Трехфазный многотарифный счётчик НЕВА МТ 313

Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах. Прибор устанавливается на 3 винта или рейку ТН 35.

Характеристики
Особенности
Модификации
Документация

Параметр	Значение
Тип подключения к сети	через трансформаторы	непосредственно
Класс точности	0,5S/1	1/2
Номинальное напряжение, В	3х230/400 или 3х57,7/100
Рабочий диапазон фазных фазных напряжений, В	172...264 или 43...66
Номинальная частота сети, Гц	50
Рабочий диапазон частот, Гц	50 ± 2,5
Базовый или/ номинальный (максимальный) ток, А	/5(10)		5(60) или 5(100)
Макс.площадь сечения	15		50
Разрядность показаний	5+3		6+2
Количество тарифов	4
Количество тарифных зон суток	8
Количество сезонов	12
Количество исключительных дней	32
Тарификация в будни, сб и вс	раздельная
Точность хода часов, не более, с/сут	0,5 при номинальной температуре
Точность хода часов, типовое значение, с/сут	2 в рабочем диапазоне температур
Скорость обмена, Бод	9600
Протокол обмена	ГОСТ IEC 61107-2011
Рабочий диапазон температур, °С	-40... +70

Особенности
- проводит измерения и хранит в памяти измеренные значения реактивной энергии с нарастающим итогом.
Счетчик оснащен
- оптическим портом по ГОСТ IEC 61107-2011;
- интерфейсом EIA-485 с питанием от встроенного блока питания;
- кнопкой для включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
- электронной пломбой крышки клеммной колодки;
- аппаратной защитой разрешения записи;
- оптическими и электрическими испытательными выходами активной и реактивной энергии;
- электрическим испытательным выходом встроенных часов;
- датчик тока — трансформатор тока;
- шунтами в качестве датчиков тока.
Измерение и хранение в памяти измеренных значений
- активной, реактивной индуктивной и реактивной емкостной:
- энергии нарастающим итогом, в том числе по тарифам;
- энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев;
- энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток;
- мощностей, усредненных на 30-ти мин. интервале, в течение 128 суток;
- счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по каждой фазе отдельно.
Измерение параметров сети
- среднеквадратических значений тока и напряжений пофазно;
- частоты сетевого напряжения;
- активной мощности суммарно и пофазно;
- реактивной мощности суммарно и пофазно;
- углов между векторами напряжения;
- фактора активной мощности, суммарно и пофазно.
Сохранение в журнале событий даты и времени
- включения и отключения питания;
- наличия тока в фазе при отсутствии соответствующего напряжения;
- пропадания напряжения в любой из фаз;
- изменения направления тока в любой из фаз;
- перепрограммирования параметров;
- изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
- сброса информации о максимальной мощности;
- снятия крышки клеммной колодки;
- очистки профилей нагрузки;
- сброс микроконтроллера в результате критической электромагнитной обстановки.
Упаковка и размеры
- Габаритные размеры, мм - 227х170х64
- Масса не более, г - 950
- Размеры индивидуальной упаковки, мм - 240х180х65
- Количество индивидуальной упаковки в транспортной коробке – 14 шт.
- Размеры транспортной коробки, мм - 375x265x495
