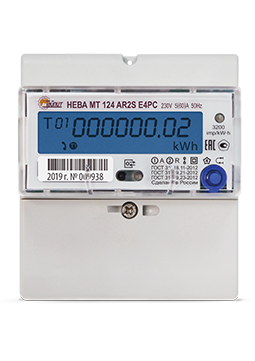

Однофазный многотарифный счётчик НЕВА МТ 124 AR2S E4PC 5(60) А
Счётчик предназначен для измерения и учета потребленной активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а так же для измерения параметров качества электроэнергии.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Класс точности

    1

    Номинальное напряжение, В

    230

    Расширенный диапазон рабочих напряжений, В

    161…264

    Номинальная частота сети, Гц

    50

    Рабочий диапазон частот, Гц

    50 ± 2,5

    Базовый (максимальный) ток, А

    5(60)

    Разрядность показаний

    6+2

    Количество тарифов

    4

    Количество тарифных зон суток

    8

    Количество сезонов

    12

    Количество исключительных дней

    32

    Тарификация в будни, сб и вс

    раздельная

    Точность хода часов, не более, с/сут.

    ± 0,5 при номинальной t °

    Скорость обмена, Бод

    9600

    Протокол обмена

    ГОСТ IEC 61107-2011

    Макс. площадь сечения проводников, мм2

    50

    Рабочий диапазон температур, t°: С

    -40...+70

  • Особенности

    • Замена батареи без вскрытия счетчика
    • Встроенный суперконденсатор позволяет заменить батарею без последующей установки времени

    Оснащение

    • Оптический порт по ГОСТ IEC 61107-2011
    • Интерфейс EIA-485 с питанием от встроенного блока питания
    • Подсветка ЖКИ
    • Два датчика тока (два шунта)
    • Электронная пломба крышки клеммной колодки
    • Оптический и электрический испытательные выходы активной энергии, с возможностью переключения в режим проверки точности измерения реактивной энергии
    • Электрический испытательный выход встроенных часов
    • Датчик магнитного поля
    • Встроенный расцепитель нагрузки для отключения нагрузки при превышении заданного лимита мощности, порогов напряжений, лимита энергии, при обнаружении сильного магнитного поля, неравенства токов в цепях фазного и нулевого провода



    Применение

    • Розничный рынок электроэнергии, промышленный, мелкомоторный и бытовой сектора, объекты социального значения
    • В составе АСКУЭ

    Измерение и хранение в памяти измеренных значений

    Активной, реактивной положительной и реактивной отрицательной энергий:

    • нарастающим итогом, в том числе по тарифам
    • нарастающим итогом, в том числе по тарифам, зафиксированных
    • по окончании месяца, в течение 36 месяцев
    • максимальных мощностей по каждому тарифу за текущий месяц, в течение 36 месяцев
    • активной энергии нарастающим итогом, в том числе по тарифам,
    • зафиксированных по окончании суток, в течение 128 суток
    • активных мощностей, усредненных на 30-ти или 60-ти минутном интервале, в течение 128 суток

    Сохранение в журнале событий даты и времени:

    • включения и отключения питания
    • перепрограммирования параметров
    • изменения времени и даты во встроенных часах
    • сброса информации о максимальной мощности
    • сброса микроконтроллера в результате критической электромагнитной обстановки
    • сброса информации об усредненных мощностях
    • сброса информации о потребленной энергии по дням и мес.
    • изменения направления тока
    • снятия крышки клеммной колодки
    • влияния магнитного поля
    • неравенства токов в фазном и нулевом проводах
    • ошибок и сбоев в работе счетчика, а также коррекции времени
    • превышений и провалов напряжения сети
    • отклонений частоты сети
    • превышения заданных порогов напряжения, лимита активной мощности и лимита активной энергии
    • профиль мощности, журнал событий

    Упаковка и размеры

    • Габаритные размеры, мм - 102х90х68
    • Масса не более, г - 350
    • Размеры индивидуальной упаковки, мм - 125х95х75
    • Количество индивидуальной упаковки в транспортной коробке – 45 шт.
    • Размеры транспортной коробки, мм - 480x320x330
