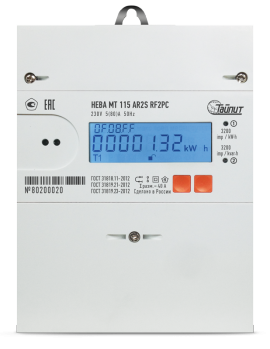

Однофазный многотарифный счётчик НЕВА МТ 115 AR2S RF2PC 5(80)А
Счётчик предназначен для измерения и учета потребленной активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а так же для измерения параметров качества электроэнергии измерение установившихся отклонений напряжения и частоты.
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Класс точности, акт./реакт.

    1/2

    Номинальное напряжение Uном, В

    230

    Расширенный диапазон рабочих напряжений, В

    от 161 до 264

    Базовый (максимальный) ток, А

    5(80)

    Частота сети, Гц

    50±2,5

    Стартовый ток (порог чувствительности)

    0,004 Iб*

    Номинальный размыкаемый ток, А

    40

    Полная мощность, потребляемая:
    -в цепи напряжения не более, В·А
    -в цепи тока не более, В·А


    2,0
    0,2

    Активная мощность, потребляемая в цепи напряжения не более, Вт

    1,0

    Точность хода часов счетчика, с/сутки, не более:
    -при нормальных условиях
    -при отсутствии напряжения питания


    ± 0,5
    ± 1

    Температурный коэффициент точности хода часов не более, с·ºС2/сутки

    0,002

    Количество тарифов, не менее

    4

  • Особенности:

    • Измерение параметров качества электроэнергии установившихся отклонений частоты сети и напряжения
    • Измененная система задания тарифных расписаний, позволяющая устанавливать 36 графиков тарификации с указанием времени начала 48 тарифных зон суток с указанием тарифа раздельно для каждого дня недели
    • Возможность замены батареи без снятия пломб со знаком поверки
    • Возможность установки сменных коммуникационных модулей
    • Гибкая система формирования профилей измеряемых величин

    Оснащение:

    • Оптический порт по ГОСТ IEC 61107-2011
    • Радиомодем RF, работающий по технологии ZigBee на частоте 2.4 ГГц
    • Датчик магнитного поля
    • Электронные пломбы крышки клеммной колодки и корпуса
    • Оптические и электрические испытательные выходы активной энергии и точности хода часов, с возможностью переключения в режим проверки точности измерения реактивной энергии
    • Подсветка ЖКИ
    • Вход резервного питания, 9-30 В
    • Два датчиками тока (два шунта)
    • Звукоизлучатель для звукового информирования о начале превышения порогов напряжения, лимита мощности, лимита энергии, воздействия магнитным полем, неравенства токов
    • Встроенный расцепитель нагрузки для отключения нагрузки при превышении заданного лимита мощности, порогов напряжений, лимита энергии, при обнаружении сильного магнитного поля, неравенства токов в цепях фазного и нулевого провода

    Измерение параметров сети:

    • Среднеквадратических значений токов;
    • Среднеквадратических значений напряжения;
    • Частоты сетевого напряжения;
    • Активной, реактивной и полной мощности;
    • Фактора активной мощности.

    Измерение и хранение данных измеренных значений:

    Активной, реактивной положительной и реактивной отрицательной энергий:

    • нарастающим итогом, в том числе по тарифам;
    • нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 мес;
    • нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток.
    • счетчик сохраняет в памяти усредненные, минимальные и максимальные значения измеряемых величин (положительной и отрицательной активной мощности, положительной и отрицательной реактивной мощности, полной мощности, силы тока в фазном и нулевом проводе, напряжения, частоты сети, коэффициента активной мощности) на двух заданных интервалах (1, 3, 5, 10, 15, 30, 60 минут), 8 профилей по 32768 значений.

    Сохранение в журнале событий даты и времени:

    • включения и отключения питания
    • перепрограммирования параметров
    • изменения времени и даты во встроенных часах
    • сброса информации о максимальной мощности
    • сброса микроконтроллера в результате критической электромагнитной обстановки
    • сброса информации об усредненных мощностях
    • сброса информации о потребленной энергии по дням/мес.
    • изменения направления тока
    • вскрытия корпуса и снятия крышки клеммной колодки
    • влияния магнитного поля
    • отклонений частоты сети
    • неравенства токов в фазном и нулевом проводах
    • ошибок и сбоев в работе счетчика
    • коррекции времени
    • превышений и провалов напряжения сети
    • превышений заданных порогов напряжения, лимита мощности и лимита энергии
    • изменении состояния расцепителя с указанием причины

    Упаковка и размеры:

    • Габаритные размеры, мм - 180х135х65
    • Масса не более, г - 750
    • Размеры индивидуальной упаковки, мм - 215х145х70
    • Количество индивидуальной упаковки в транспортной коробке – 30 шт.
    • Размеры транспортной коробки, мм - 450x375x310
