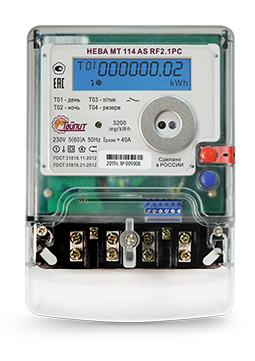

НЕВА МТ 114 AS RF2.1PC 5(60)А Однофазный многотарифный счётчик
Счётчик предназначен для измерения и учета потребленной активной и реактивной энергии в однофазных сетях переменного тока дифференцированно по временным зонам суток, а так же для измерения параметров качества электроэнергии. Применение: Счетчик применяется на розничном рынке электроэнергии, на предприятиях коммунальной энергетики, в промышленном и мелко-моторном, и бытовом секторах, на объектах социального значения
  • Характеристики
  • Особенности
  • Модификации
  • Документация
  • Параметр

    Значение

    Класс точности, акт./реакт.

    1

    Номинальное напряжение, В

    230

    Расширенный диапазон рабочих напряжений, В

    161…264

    Номинальная частота сети, Гц

    50

    Рабочий диапазон частот, Гц

    50 ± 2,5

    Базовый (максимальный) ток, А

    5(60)

    Разрядность показаний

    6+2

    Количество тарифов

    4

    Количество тарифных зон суток

    8

    Количество сезонов

    12

    Количество исключительных дней

    32

    Тарификация в будни, сб и вс

    раздельная

    Точность хода часов, не более, с/сут.

    ± 0,5 при номинальной t °

    Скорость обмена, Бод

    9600

    Протокол обмена

    ГОСТ IEC 61107-2011

    Макс. площадь сечения проводников, мм2

    28

    Рабочий диапазон температур, t°: С

    -40...+70

  • Особенности

    • Измерение мощности в нулевом проводе, с использованием датчика тока - шунт
    • Оснащен встроенным расцепителем нагрузки для отключения нагрузки при превышении заданного лимита мощности
    • Применение в составе АСКУЭ

    Применение

    • Счетчик применяется на розничном рынке электроэнергии, на предприятиях коммунальной энергетики, в промышленном и мелко-моторном, и бытовом секторах, на объектах социального значения

    Оснащение

    • Оптический порт по ГОСТ IEC 61107-2011
    • Кнопка для смены кадров индикации
    • Пломбируемая кнопка разрешения программирования
    • Оптический и электрический испытательные выходы активной энергии
    • Электрический испытательный выход встроенных часов
    • Расцепитель
    • Датчик тока – шунт

    Измерение параметров сети

    • Среднеквадратических значений напряжения
    • Частоты сетевого напряжения
    • Активной мощности
    • Фактора активной мощности

    Измерение и хранение в памяти измеренных значений

    Активной энергии:

    • нарастающим итогом, в том числе по тарифам
    • нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев
    • максимальных мощностей по каждому тарифу за текущий месяц, в течение 12 месяцев
    • активной энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток
    • активных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток

    Сохранение в журнале событий даты и времени:

    • включения и отключения питания
    • перепрограммирования параметров
    • изменения времени и даты во встроенных часах
    • сброса информации о максимальной мощности
    • сброса микроконтроллера в результате критической электромагнитной остановки
    • превышения заданных порогов напряжения и лимита активной мощности

    Упаковка и размеры

    • Габаритные размеры, мм - 173,5х118х55,6
    • Масса не более, г - 700
    • Размеры индивидуальной упаковки, мм - 195х130х60
    • Количество индивидуальной упаковки в транспортной коробке – 20 шт.
    • Размеры транспортной коробки, мм - 410x320x285
