Параметр |
Значение |
|
Cчетчики |
НЕВА 102 1S0 |
|
Класс точности |
1 |
|
Номинальное напряжение, В |
230 |
|
Рабочий диапазон |
от 0,7 Uном |
|
напряжений, В |
до 1,2 Uном |
|
Номинальная частота сети, Гц |
50 |
|
Рабочий диапазон частот, Гц |
50 ± 2,5 |
|
Базовый (максимальный) ток, А |
5(40) |
|
Потребляемая мощность |
|
|
8,5 |
|
0,1 |
|
Разрядность показаний |
5+1 |
|
Макс. площадь сечения проводников, мм2 |
15 |
|
Рабочий диапазон температур, °С |
-40...+70 |
Назначение
для измерения активной электрической энергии в однофазных сетях переменного тока с номинальной частотой 50 Гц.
Применение
жилые и общественные здания, коттеджи и гаражи.
Счетчик оснащен
НЕВА 102 — электромеханическим счетным механизмом (с ЭМОУ),
электрическим испытательным выходом активной энергии;
светодиодным индикатором функционирования, выдающим световые импульсы, пропорциональные количеству потребляе- мой энергии;
датчиком тока — шунт.
Измерение
активной энергии нарастающим итогом.
Исполнения
НЕВА 102 1S0 230V 5(40)А
Упаковка и размеры
Габаритные размеры, мм - 117х18х63
Масса не более, г - 100
Размеры индивидуальной упаковки, мм - 100х70х20
Количество индивидуальной упаковки в транспортной коробке – 10 шт.
Размеры транспортной коробки, мм - 215x105x75

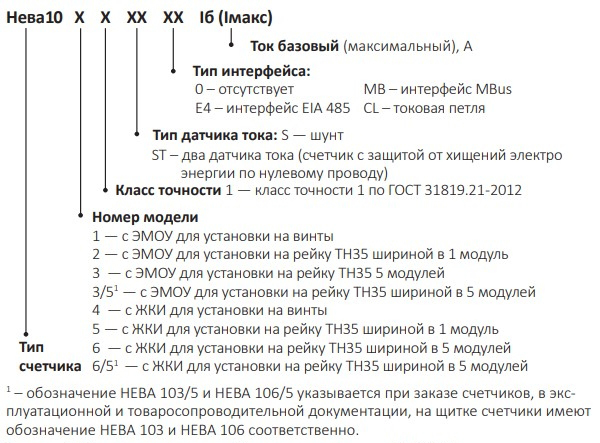

Структура условного обозначения счетчиков
