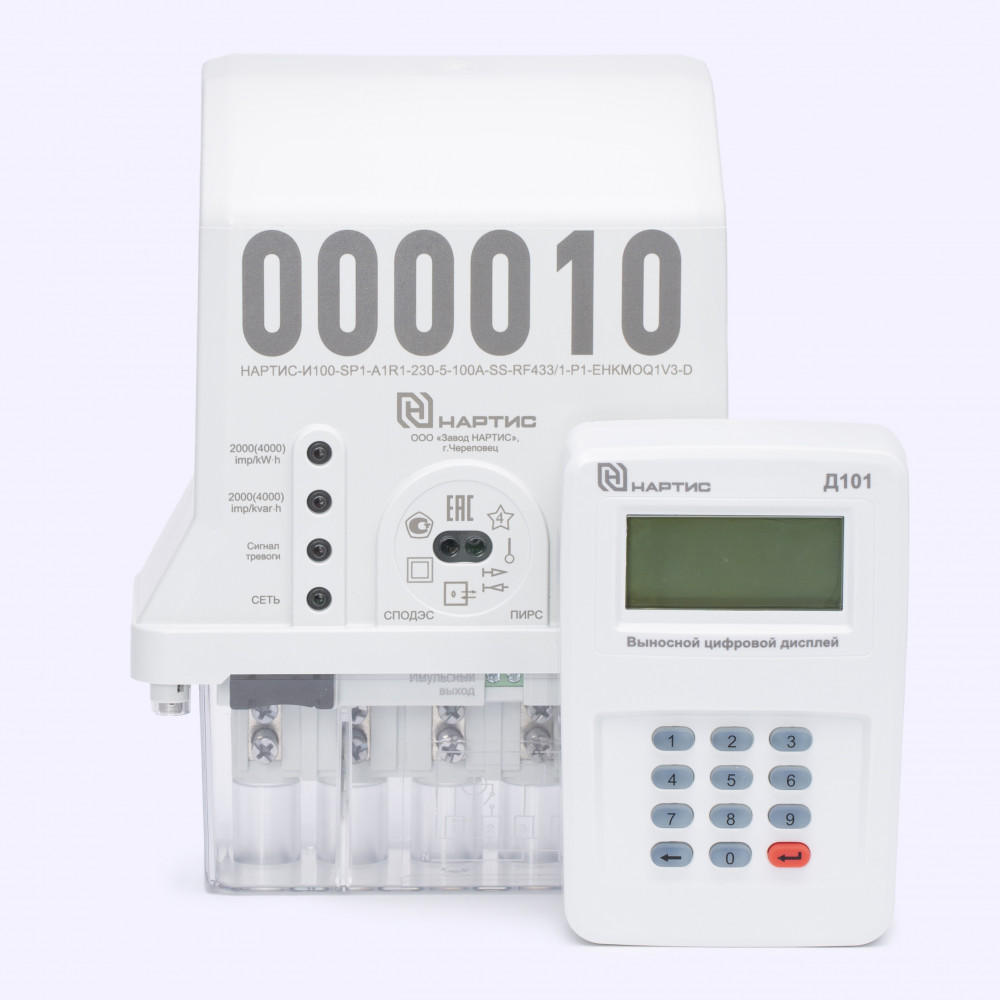

Счетчик однофазный интеллектуальный НАРТИС-И100

Предназначен для измерения активной и реактивной электроэнергии прямого и обратного направления, измерений активной и реактивной электрической мощности, измерений параметров сети: среднеквадратических значений напряжения и силы переменного тока, частоты сети, коэффициента мощности cosφ, коэффициента реактивной мощности tgφ, а также измерений показателей качества электроэнергии: отрицательного и положительного отклонений напряжения, отклонения основной частоты напряжения электропитания от номинального значения в однофазных сетях переменного тока частотой 50 Гц.

Характеристики
Особенности
Модификации
Документация

Счетчик Нартис-И100 полностью соответствует требованиям, предъявляемым:

Постановлением Правительства РФ от 19 июня 2020 г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)»
Стандартом ПАО «Россети»
Протокол обмена соответствует СПОДЭС (ГОСТ Р 58940-2020).
Производство счетчика Нартис-И100 соответствует требованиям к продукции, произведенной на территории РФ:
НАРТИС-И100-W113-2 внесен в Реестр Минпромторга, заключение № 138645/11 от 21.12.2023
НАРТИС-И100-SP1-2 внесен в Реестр Минпромторга, заключение № 133468/11 от 11.12.2023
НАРТИС-И100-W112-2 внесен в Реестр Минпромторга, заключение № 112843/10 от 20.10.2023

Технические характеристики:

Наименование характеристики	Значение
Класс точности при измерении активной энергии прямого и обратного направления по ГОСТ 31819.21-2012	1
Класс точности при измерении реактивной энергии прямого и обратного направления по ГОСТ 31819.23-2012	1
Номинальное напряжение Uф.ном/Uл.ном, В	230
Установленный рабочий диапазон напряжения	от 0,9·Uном до 1,1·Uном
Расширенный рабочий диапазон	от 0,8·Uном до 1,2·Uном
Предельный рабочий диапазон напряжения	от 0 до 1,2·Uном
Базовый/максимальный ток (Iб/Iмакс), А	60; 80; 100
Номинальное значение частоты, Гц	50
Потребляемая мощность по цепи напряжения; , В·А (Вт), не более	10 (2)
Потребляемая мощность по цепи тока, В·А (Вт), не более	0,3
Габаритные размеры счетчик в корпусе типа W111 (в×д×ш), мм, не более	225х132х75
Габаритные размеры измерительного блока счетчика в корпусе типа SP31	205х162х97

- Интерфейсы связи: Оптопорт, RS-485, RF, GSM
- Поддерживаемые протоколы: СПОДЭС (ГОСТ Р 58940-2020), ПИРС (ГОСТ Р 59966-2021)
- Учет количества электроэнергии нарастающим итогом суммарно и раздельно по всем тарифам
- 8 тарифных зон
- Встроенное реле управления нагрузкой, предназначенное для коммутации фазной цепи тока счетчика
- Аппаратная блокировка встроенного реле управления нагрузкой
- Тарификатор с гибким программированием обеспечивает дифференциацию количества потребляемой электроэнергии согласно созданным дневным, недельным и сезонным шаблонам
- До 12 дневных шаблонов, каждый из которых может включать до 24 точек переключения тарифа внутри суток. Широкие возможности для установки тарифных расписаний (включая рабочие, выходные, праздничные дни). Программируемое начало расчетных периодов.
- Возможность перехода на летнее/ зимнее время
- Хранение показаний на начало суток (за 180 суток), на начало месяца (за 36 месяцев), на начало года (за 3 года)
- Четырехканальный профиль мощности с программируемым интервалом от 1 до 60 минут
- Импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки
- Датчик воздействие постоянных и переменных магнитных полей
- Возможность отправлять инициативные сообщения
- Наличие журналов согласно ГОСТ Р 58940–2020
- Счетчик может использоваться как измеритель показателей качества электрической энергии согласно ГОСТ 32144-2013
- Беспроводной дисплей в качестве индикатора для счетчика в исполнении «сплит» с батарейным питанием и разъемом micro-USB для зарядки от внешнего источника
- Отсек для съемного модуля связи в счетчике исполнения «сплит»
- Дополнительные заводские электронные пломбы клеммной крышки и крышки корпуса счетчика
- Соответствует требованиям Постановления Правительства РФ от 19.06.2020 №890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)».
- Модификации счетчика полностью соответствуют отраслевым требованиям, в том числе СТО ПАО «Россети».
Структура условного обозначения возможных исполнений счетчиков

НАРТИС-И100-2-3-4-6-7-8-9-10-11-12

1. Тип счетчика
- Нартис-И100
2. Тип корпуса:
- W111 – для установки на щиток, модификация 1
- W112 – для установки на щиток, на отечественной ЭКБ
- W113 – для установки на щиток, модификация 2
- SP1 – для установки на опору ЛЭП, модификация
3. Класс точности:
- A1 – класс точности 1 по ГОСТ 31819.21
- A1R1 – класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23
4. Номинальное напряжение:
- 230 – 230 В
5. Базовый ток:
- 5 – 5 А
6. Максимальный ток:
- 60А – 60А
- 80А – 80А
- 100 – 100А
7. Количество и тип измерительных элементов:
- SS – два шунта в фазной цепи тока и цепи тока нейтрали
- ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
- TT – два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
8. Основной интерфейс:
- CAN – интерфейс CAN
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
9. Дополнительные интерфейсы:
- CAN – интерфейс CAN
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
- RFLT – радиоинтерфейс LTE
- (Нет символа) – интерфейс отсутствует
10. Поддерживаемые протоколы передачи данных:
- P1 – протоколы DLMS/COSEM/СПОДЭС, ПИРС
11. Дополнительные функции:
- E – место под съемный модуль расширения
- H – датчик магнитного поля
- In – дискретный вход, где n – количество входов
- K – реле управления нагрузкой в цепи тока
- L – подсветка индикатора
- M – измерение параметров качества электрической сети
- – оптопорт
- Qn – дискретный выход, где n – количество выходов
- R – защита от выкручивания винтов кожуха
- U – защита целостности корпуса
- Vn – электронная пломба, где n может принимать значения:
- 1 – электронная пломба на корпусе
- 2 – электронная пломба на крышке зажимов
- 3 – электронные пломбы на корпусе и крышке зажимов
- Y – защита от замены деталей корпуса
- Z/n – резервный источник питания, где n – номер модификации источника питания
12. Количество направлений учета электроэнергии:
- (Нет символа) – измерение электроэнергии в одном направлении (по модулю)
- D – измерение электроэнергии в двух направлениях
