Технические характеристики:
|
Наименование характеристики
|
Значение
|
|
Класс точности при измерении активной энергии прямого и обратного направления по ГОСТ 31819.21-2012
|
1
|
|
Класс точности при измерении реактивной энергии прямого и обратного направления по ГОСТ 31819.23-2012
|
1
|
|
Номинальное напряжение, В
|
230
|
|
Базовый/максимальный ток, А
|
5/60; 5/80; 5/100
|
|
Номинальная частота сети переменного тока, Гц
|
50
|
|
Ход внутренних часов в рабочих условиях измерений, c/сут, не более
|
± 5
|
|
Потребляемая полная (активная) мощность по цепи напряжения, В·А (Вт), не более
|
10 (2)
|
|
Потребляемая полная (активная) мощность по цепи тока, В·А (Вт), не более
|
0,3
|
|
Габаритные размеры (высота×длина×ширина), мм, не более
|
130×90×64
|
|
Масса, кг, не более
|
1,00
|
|
Степень защиты оболочки по ГОСТ 14254-2015
|
IP51
|
|
Количество программируемых тарифов
|
8
|
|
Срок сохранения информации при отключении питания, лет, не менее
|
40
|
|
Средний срок службы, лет
|
30
|

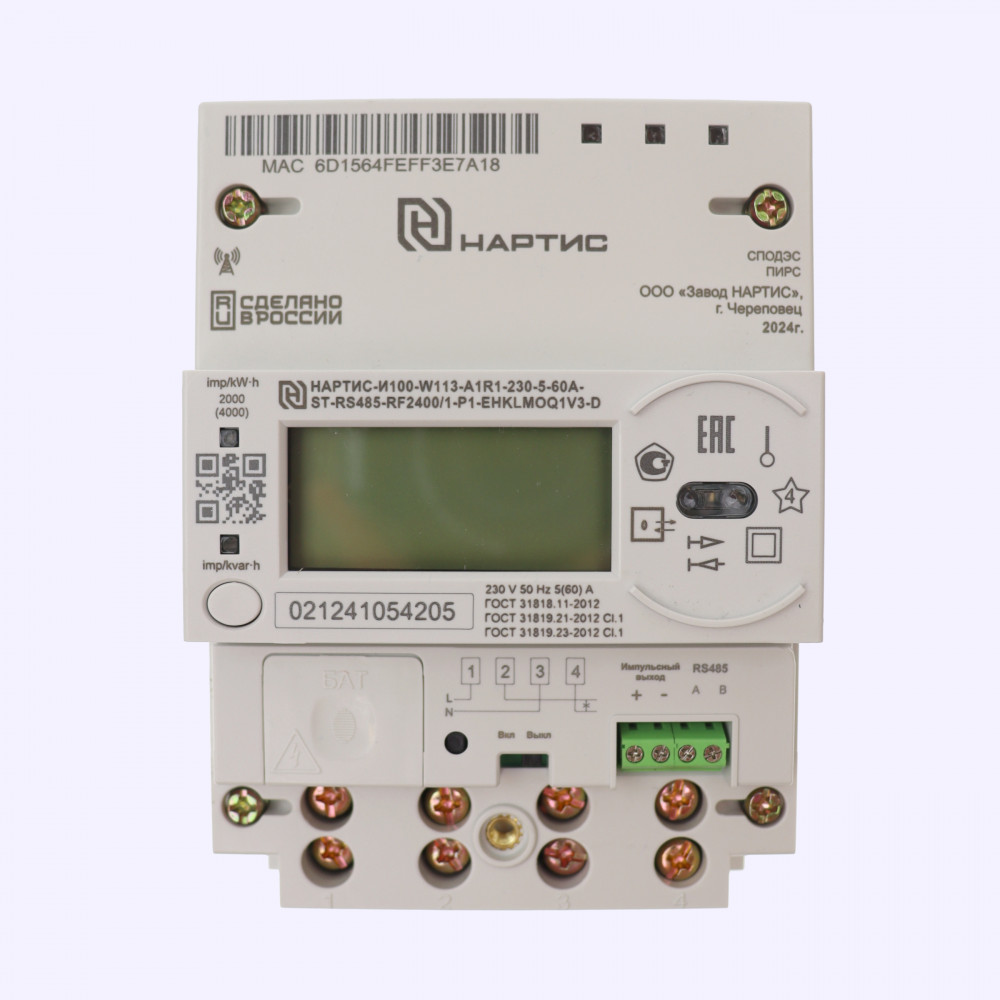

Малогабаритный (компактный) прибор учёта используется для эксплуатации в закрытом помещении, имеет шкафное исполнение. Визуализация индикации отображается на встроенном жидкокристаллическом индикаторе. В счётчиках функционирует импульсный (дискретный) выход, который может конфигурироваться для формирования импульсов телеметрии или поверки. Прибор учёта может работать автономно, в составе АСКУЭ, АСДУ или подключаться к интеллектуальной системе учета электроэнергии. Поддерживает до 8 тарифов, имеет программируемый тарификатор для дифференциации потребления электроэнергии по дневным, недельным и сезонным шаблонам, включая до 48 точек переключения тарифа внутри суток. Счетчик обеспечивает возможность программирования и передачи инициативных сообщений на ИВКЭ, ИВК или АИИС КУЭ (Пирамида 2.0).
- Возможные интерфейсы связи – оптопорт, RS-485, RF, GSM/GPRS, Ethernet, WiFi, LTE, CAN, PLC
- Поддерживаемые протоколы передачи данных - СПОДЭС, ПИРС
- Возможность программирования и передачи инициативных сообщений
- 8 тарифных зон
- Малогабаритный прибор учёта
- Поддерживает информационный обмен с программным комплексом «Пирамида 2.0»
- Отсек для сменного модуля связи
- Отечественная ЕКБ
Структура условного обозначения возможных исполнений счетчиков
НАРТИС-И100-2-3-4-6-7-8-9-10-11-12-13
1. Тип счетчика:
2. Тип корпуса:
- W113 – для установки на щиток, модификация 3 (компактный)
3. Модификация компонентной базы:
- 2 – подтверждение производства счетчика как российской промышленной продукции согласно ПП РФ от 17 июля 2015 г. № 719
- Нет символа – состав компонентов не указывается
4. Класс точности:
- A1 – класс точности 1 по ГОСТ 31819.21-2012
- A1R1 – класс точности 1 по ГОСТ 31819.21-2012 и класс точности 1 по ГОСТ 31819.23-2012
5. Номинальное напряжение:
6. Базовый ток:
7. Максимальный ток:
- 60А – 60А
- 80А – 80А
- 100 – 100А
8. Количество и тип измерительных элементов:
- SS – два шунта в фазной цепи тока и цепи тока нейтрали
- ST – шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
- TT – два трансформатора тока в фазной цепи тока и в цепи тока нейтрали
9. Основной интерфейс:
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
10. Дополнительные интерфейсы:
- CAN – интерфейс CAN
- RS232 – интерфейс RS-232
- RS485 – интерфейс RS-485
- RF433/n – радиоинтерфейс 433 МГц, где n – номер модификации модуля интерфейса
- RF868/n – радиоинтерфейс 868 МГц, где n – номер модификации модуля интерфейса
- RF2400/n – радиоинтерфейс 2400 МГц, где n – номер модификации модуля интерфейса
- PL/n – PLC-модем, где n – номер модификации модуля интерфейса
- G/n – радиоинтерфейс GSM/GPRS, где n – номер модификации модуля интерфейса
- E/n – интерфейс Ethernet, где n – номер модификации модуля интерфейса
- RFWF – радиоинтерфейс WiFi
- RFLT – радиоинтерфейс LTE
- Нет символа – интерфейс отсутствует
11. Поддерживаемые протоколы передачи данных:
- P1 – протоколы DLMS/COSEM/СПОДЭС, ПИРС
12. Дополнительные функции:
- E – отсек для размещения модуля связи
- H – датчик магнитного поля
- In – дискретный вход, где n – количество входов (от 1 до 4)
- K – реле управления нагрузкой в цепи тока
- L – подсветка индикатора
- M – измерение параметров качества электрической сети
- – оптопорт
- Qn – дискретный выход, где n – количество выходов (от 1 до 4)
- R – защита от выкручивания винтов кожуха
- U – защита целостности корпуса
- Vn – электронная пломба, где n может принимать значения:
- 1 – электронная пломба на корпусе
- 2 – электронная пломба на клеммной крышке
- 3 – электронные пломбы на корпусе и клеммной крышке
- 4 - электронные пломбы на корпусе, клеммной крышке и на отсеке для размещения модуля связи
- Y – защита от замены деталей корпуса
- Z/n – резервный источник питания, где n – номер модификации источника питания
- Нет символа – дополнительные функции отсутствуют
13. Количество направлений учета электроэнергии:
- Нет символа – измерение электроэнергии в одном направлении (по модулю)
- D – измерение электроэнергии в двух направлениях
