Наименование параметра |
Значение параметра |
|
Количество портов RS-485 |
3 (2 Master, 1 Slave) |
|
Напряжение питания, В |
DC, 24 В |
|
Потребляемая мощность, Вт, не более |
2 |
|
Скорость передачи данных, бит/с |
600-115 200 |
|
Режим работы |
полудуплекс |
|
Поддерживаемое количество Slave устройств |
до 32 |
|
Габаритные размеры, длина х ширина, мм |
90х55х60 |
|
Масса, не более, г |
200 |
|
Рабочая температура окружающего воздуха, ºС |
-40…+50 |
|
Средний срок службы, не менее, лет |
5 |
Схема подключения:

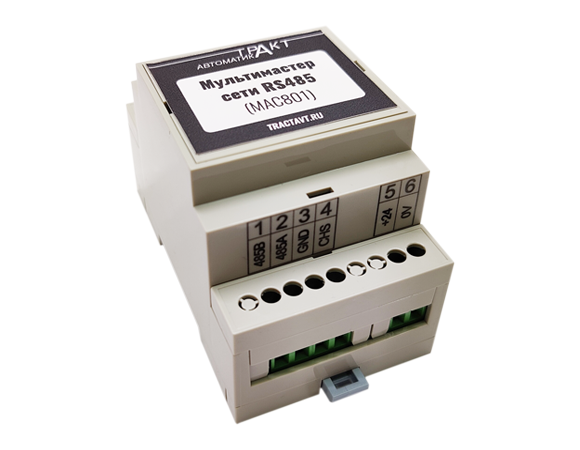

Адаптер «Мультимастер сети RS-485» предназначен для одновременного доступа к шине RS-485 двух ведущих устройств. Применение адаптера в системах автоматизации обусловлено тем, что большинство устройств использующих шину RS-485 работают на протоколах, не предусматривающих более одного ведущего в сети (например, Modbus RTU). Устройство, как арбитр, позволяет минимизировать коллизий при одновременном включении в сеть RS-485 двух Master-устройств, опрашивающих подключенные к одной шине приборы.
