Модемы ISM серии M-4.03Т

Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485/RS-232 при обеспечении возможности конфигурирования основных параметров коммуникации.

Характеристики
Особенности
Модификации
Документация

Наименование величины	Значение
	M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001		M-4.03Т.0.112, M-4.03Т.0.102		M-4.03Т.0.102А
Электропитание:	Однофазная сеть переменного тока 230 В		Постоянный ток		Постоянный ток
диапазон рабочих напряжений, В	от 85 до 265		от 5 В до 25		от 3,2 до 3,4
Максимальная мощность, В·А, не более	1,5
Ток, потребляемый модемами, при номинальном напряжении питания 6 В: средний ток, мА, не более			50
максимальный (импульсный) ток, мА, не более			200
Радиоинтерфейс
Физический уровень: Спецификация			IEEE.802.15.4
Диапазон рабочих частот, МГц			2400…2483,5
Количество частотных каналов			16
Максимальная скорость передачи данных, кбит/с			250
Выходная мощность, дБм, не более			20
Тип модуляции			O-QPSK
Сетевой уровень: Спецификация			ZigBee PRO
Топология сети			полносвязная одноранговая сеть
Маршрутизация			автоматическая, с использованием динамической оптимизации выбора маршрута
Количество узлов			1 координатор/до 250 роутеров
Глубина ретрансляции			до 15
Выбор частотного канала			принудительный/автоматический
Разделение сетей			принудительное, с использованием логического идентификатора и/или на основе выбора в качестве рабочих различных частотных каналов
Формирование сети			автоматическое, с использованием логического идентификатора сети
Локальный коммуникационный интерфейс*						Интерфейс UART, дуплексный режим работы, без возможности использования аппаратного контроля обмена со скоростью передачи данных до 115200 бит/с
Тип интерфейса			RS–485
Скорость передачи данных, бит/сек			1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове			8
Количество стоповых бит			1,2
Контроль четности			чет, нечет, отключен
Параметр пакетирования**, мс			от 0 до 255
Количество подключаемых устройств			256 (устройств с 1/8 единичной нагрузки)
Аппаратный контроль обмена			M-4.03Т.1.012, M-4.03Т.1.002
Локальный коммуникационный интерфейс*
Тип интерфейса			RS–232
Скорость передачи данных, бит/сек			1200, 2400, 4800, 9600, 14400, 19200, 38400, 115200
Количество бит в слове			8
Количество стоповых бит			1,2
Контроль четности			чет, нечет, отключен
Аппаратный контроль обмена			нет
Масса, не более, г		150	55	0,015
Габаритные размеры, не более, мм		98x72x69	133x51x23	20,5х34х9
Рабочие условия эксплуатации: температура окружающего воздуха,°С относительная влажность, % давление, кПа (мм. рт. ст.)			от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)

Назначение и область применения:

Модемы предназначены для организации беспроводной сети (радиосети) передачи данных в диапазоне частот ISM 2,4 ГГц и реализуют сопряжение радиосети с узлом локальной сети стандарта RS-485/RS-232 при обеспечении возможности конфигурирования основных параметров коммуникации.

Модемы ISM серии М-4.03Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Технические особенности:
- Модемы серии М-4.03Т соответствуют требованиям безопасности по ГОСТ IEC 60950-1-2014 (IEC 60950-1:2013), класс защиты II.
- Возможность использования как внутренних, так и внешних антенн.
- Устройство индикации на основе одиночных светодиодных индикаторов для отображения текущего состояния.
- Устойчивость к климатическим воздействиям.

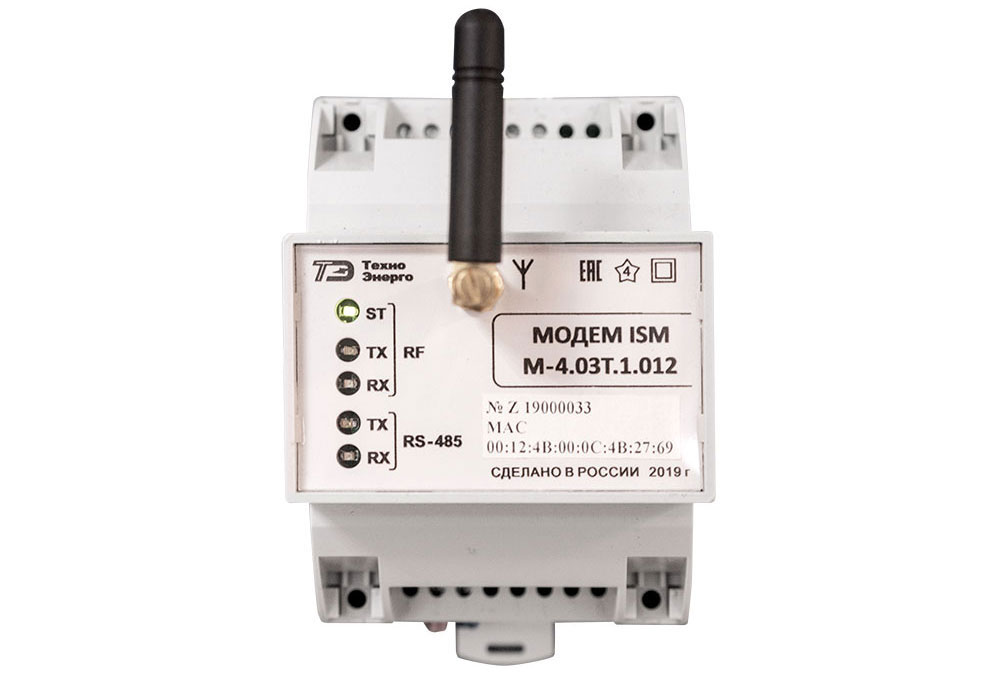

Модемы M-4.03Т.1.112, M-4.03Т.1.102, M-4.03Т.1.012, M-4.03Т.1.002, M-4.03Т.1.011, M-4.03Т.1.001 являются конструктивно законченными устройствами, предназначенными для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного тока в широком диапазоне напряжений. Корпус модема по степени защиты от проникновения воды и посторонних предметов соответствует степени IР20 согласно ГОСТ 14254-2015.

Модемы M-4.03Т.0.112, M-4.03Т.0.102 являются одноплатными бескорпусными устройствами самостоятельной поставки, предназначенными для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков ПСЧ-4ТМ.05МКТ, с питанием от внешнего источника постоянного напряжения в широком диапазоне напряжений.

Модем M-4.03Т.0.102А является одноплатным устройством несамостоятельной поставки, предназначенный для встраивания в счетчики электроэнергии с питанием от источника питания счетчика.

Функциональные возможности:
- Формирование и поддержание радиосети для организации двунаправленного обмена данными между управляющей системой и рассредоточенными счетчиками электроэнергии.
- Автоматическая маршрутизация пакетов с использованием механизмов ретрансляции и динамической адаптации к условиям окружающей среды (спецификация ZigBee PRO).
- Дистанционное и локальное конфигурирование параметров коммуникации.
- Аппаратная перезагрузка модема (только для роутеров).
- Индикация режимов работы.

Наименование	Функциональное назначение	Интерфейс	Тип антенны
Модем ISM M-4.03Т.0.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.0.102	роутер	UART	внутренняя
Модем ISM M-4.03Т.0.102А	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.112	роутер	RS-485	внешняя
Модем ISM M-4.03Т.1.102	роутер	RS-485	внутренняя
Модем ISM M-4.03Т.1.012	координатор	RS-485	внешняя
Модем ISM M-4.03Т.1.002	координатор	RS-485	внутренняя
Модем ISM M-4.03Т.1.011	координатор	RS-232	внешняя
Модем ISM M-4.03Т.1.001	координатор	RS-232	внутренняя
