Наименование величины |
Значение |
|
Номинальное напряжение сетевого электропитания: |
|
|
М-3.01Т |
230 В переменного тока частотой 50 Гц или постоянного тока |
|
М-3.01Т.01 |
6 В постоянного тока |
|
Установленный рабочий диапазон напряжений сетевого электропитания: |
|
|
М-3.01Т |
(85-265) В переменного тока частотой 50 Гц или постоянного тока |
|
М-3.01Т.01 |
(5-25) В постоянного тока |
|
Максимальные потребляемый ток при номинальном напряжении электропитания, мА: |
|
|
М-3.01Т |
10 |
|
М-3.01Т.01 |
200 |
|
Характеристики интерфейса Ethernet: |
|
|
режим работы |
клиент или сервер TCP/IP |
|
скорость обмена, Мбит/с |
до 10 |
|
спецификация |
10BASE-T |
|
коммуникационные протоколы |
TCP/IP, HTTP, ICMP (ping) |
|
максимальный размер буфера приема/передачи, байт |
255 |
|
Характеристики интерфейса RS-485: |
|
|
формат информационного байта |
конфигурируемый: восьмибитный формат с битом контроля нечетности, четности и без него |
|
скорость передачи информацией, бит/с |
конфигурируемая: 110, 300, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600, 115200 |
|
количество подключаемых устройств |
до 32 (стандартной нагрузки 12 кОм) |
|
максимальный размер буфера приема/передачи, байт |
|
|
Рабочие условия эксплуатации: |
от минус 40 до плюс 60 |
|
Помехоэмиссия |
ТР ТС 020/2011, ГОСТ 30805.22-2013 для оборудования класса Б |
|
Помехоустойчивость |
ТР ТС 020/2011, ГОСТ CISPR 24-2013, критерий качества функционирования А |
|
Диэлектрическая прочность изоляции: |
|
|
цепи сетевого электропитания (М-3.01Т) |
6000 В импульсное напряжение |
|
между цепями сетевого электропитания и интерфейсными |
4000 В переменного тока (среднеквадратическое значение) |
|
между цепями интерфейса Ethernet и |
1500 В переменного тока (среднеквадратическое значение) |
|
между цепями интерфейса Ethernet и остальными цепями |
4000 В переменного тока (среднеквадратическое значение) |
|
Средняя наработка до отказа, ч |
90000 |
|
Средний срок службы, лет |
30 |
|
Время восстановления, ч |
2 |
|
Масса, кг: |
|
|
Габаритные размеры, мм: |
|
|
Гарантийный срок эксплуатации, лет |
5 |
Модемы предназначены для сопряжения сети Ethernet с сетью RS-485 объекта с целью осуществления удаленного доступа со стороны центра управления и сбора данных через сеть Ethernet (далее диспетчерского центра) к счетчикам электроэнергии, контроллерам или другим устройствам объекта, подключенных к интерфейсу RS-485 модема.
Модемы Ethernet серии М-3.01Т могут использоваться как связной аксессуар в составе распределенных автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ) в режиме клиента или сервера TCP/IP.
Модем М-3.01Т является конструктивно законченным устройством, предназначенным для самостоятельной поставки, с креплением на DIN-рейку, со встроенным блоком питания и с питанием от сети переменного или постоянного тока в широком диапазоне напряжений.
Модем М-3.01Т.01 является одноплатным устройством, предназначенным для самостоятельной поставки, для установки в счетчики электроэнергии с питанием от внешнего источника постоянного напряжения.
Модем М-3.01Т.03А является одноплатным устройством, непредназначенным для самостоятельной поставки, для встраивания в счетчики электроэнергии.

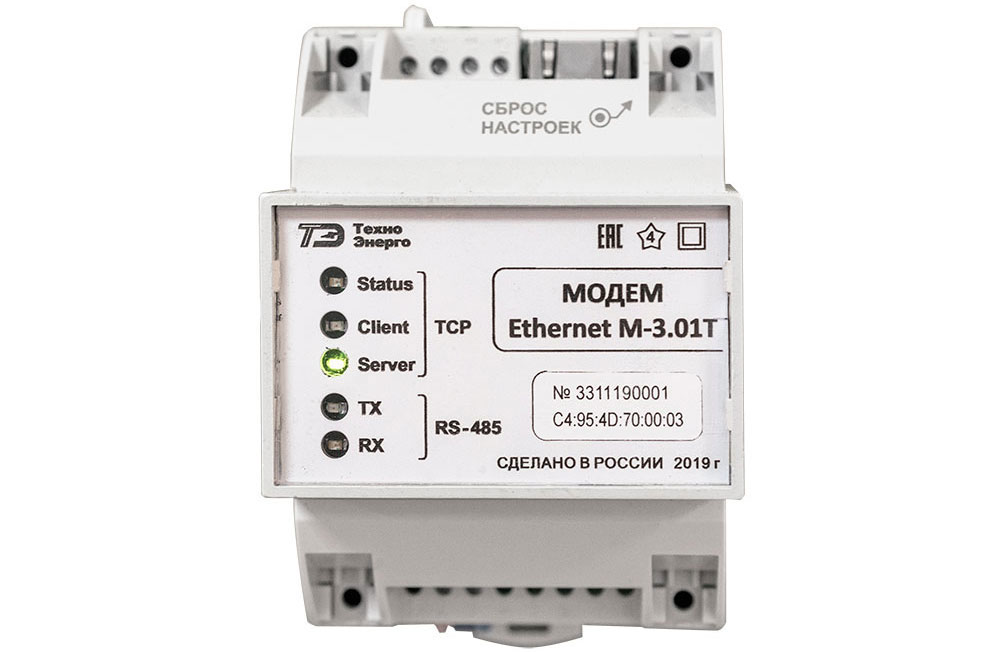

М-3.01Т
Самостоятельное, конструктивно законченное устройство в корпусе для крепления на DIN-рейку, с питанием от сети переменного или постоянного тока в диапазоне напряжений от 85 до 265 В. Группа IP20 по ГОСТ 14254-2015.
М-3.01Т.01
Одноплатное, бескорпусное устройство, самостоятельной поставки, для установки в счетчики электроэнергии с габаритными размерами отсека для установки дополнительных интерфейсных модулей счетчиков: ТЕ3000, ПСЧ-4ТМ.05МК, ПСЧ-4ТМ.05МКТ, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ внутренней установки с питанием от внешнего источника постоянного тока в диапазоне напряжений от 5 до 25 В.
М-3.01Т.03А
Несамостоятельное одноплатное устройство для встраивания в счетчики электроэнергии СЭБ-1ТМ.03Т внутренней установки.
Модемы серии М-3.01Т выполнены в рамках единой идеологии, имеют одинаковое схемно-техническое решение, одинаковую элементную базу, одинаковое программное обеспечение, одинаковые функциональные возможности и отличаются только конструктивным исполнением.
