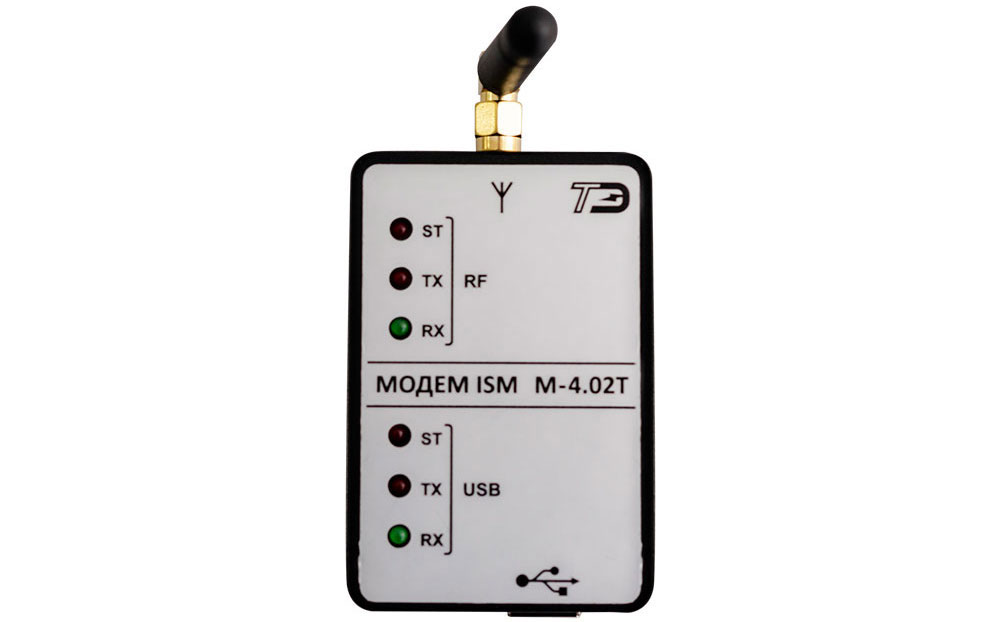

Модем ISM М-4.02Т

Модем предназначен для осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типа СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ и другим, радиомодемы которых поддерживают канальный радиопротокол SimpliciTI. Через радиомодем может осуществляться мобильный сбор данных со счетчиков электроэнергии, их конфигурирование и управление.

Характеристики
Особенности
Модификации
Документация

Наименование величины	Значение
Номинальное напряжение электропитания постоянного тока, В	5 от USB-порта компьютера
Потребляемый ток от USB-порта компьютера, мА:
неактивный режим	20
режим непрерывной передачи	70
Характеристики радиотракта:
несущая частота, МГц	868,85 ±0,0087 или 869,05 ±0,0087
мощность передатчика, не более, мВт	12
полоса частот передатчика, кГц	140 (по уровню минус 30 дБ)
уровень побочных излучений, не более, дБ относительно 1 мВт	минус 26 (нормам 18-13 для маломощных радиоприборов)
Дальность связи со счетчиком, не менее, м	100 (в условиях прямой видимости)
Характеристики интерфейсов связи:
скорость обмена по USB- порту, бит/с	9600 (фиксированная) с битом контроля нечетности
протокол обмена по USB-порту	ModBus-подобный, СЭТ-4ТМ-совместимый
протокол обмена по радиоканалу	SimpliciTI, фирмы Texas Instruments
максимальный объем полезной информации в одном пакете передачи, байт	48 (с усечением до 48 байт при попытке передачи большего количества информации в одном пакете)
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % давление, кПа (мм. рт. ст.)	от минус 40 до плюс 60 до 90 при 30 °С от 70 до 106,7 (от 537 до 800)
Средняя наработка до отказа, ч	90000
Средний срок службы, лет	30
Время восстановления, ч	2
Масса, кг	0,06
Габаритные размеры, мм	51×81,5×28 (без антенны и USB-кабеля)
Гарантийный срок эксплуатации, месяцев	36

Назначение и область применения:

Модем ISM М-4.02Т предназначен для осуществления удаленного радиодоступа со стороны компьютера к счетчикам электроэнергии типа СЭБ-1ТМ.03Т, ПСЧ-4ТМ.05МН, ПСЧ-4ТМ.05МНТ и другим, радиомодемы которых поддерживают канальный радиопротокол SimpliciTI. Через радиомодем может осуществляться мобильный сбор данных со счетчиков электроэнергии, их конфигурирование и управление.

Технические особенности:
- Корпус радиомодема по степени защиты от проникновения пыли и воды соответствует степени IP50 по ГОСТ 14254-96.
- Устройство индикации, состоящее из шести светодиодных индикаторов.
- Устойчивость к климатическим воздействиям.
Функциональные возможности:
- Осуществление мобильного сбора данных со счетчиков электроэнергии, их конфигурирование и управление.
- Подключение радиомодема к компьютеру производится через USB-порт. При этом на компьютере устанавливаются драйверы. Драйверы могут быть установлены в операционных средах: Windows XP, Windows Vista, Windows Server 2003, Windows Server 2008 Windows 7, Windows Server 2008 R2, Windows 8, Windows 8.1, Windows Server 2012 R2, Windows Server 2016, Windows 10.
- Работа с электросчетчиками через модем ISM М-4.02Т ничем не отличается от работы через терминал Т-1.01, при подключении последнего к компьютеру через оптический интерфейс (оптопорт).
Конфигурирование радиомодема и удаленный доступ к счетчикам электроэнергии посредством модема ISM М-4.02Т может производиться с применением программного обеспечения пользователя или с применением программного обеспечения «Конфигуратор СЭТ-4ТМ», поставляемого ООО «ТехноЭнерго» по отдельному заказу.
